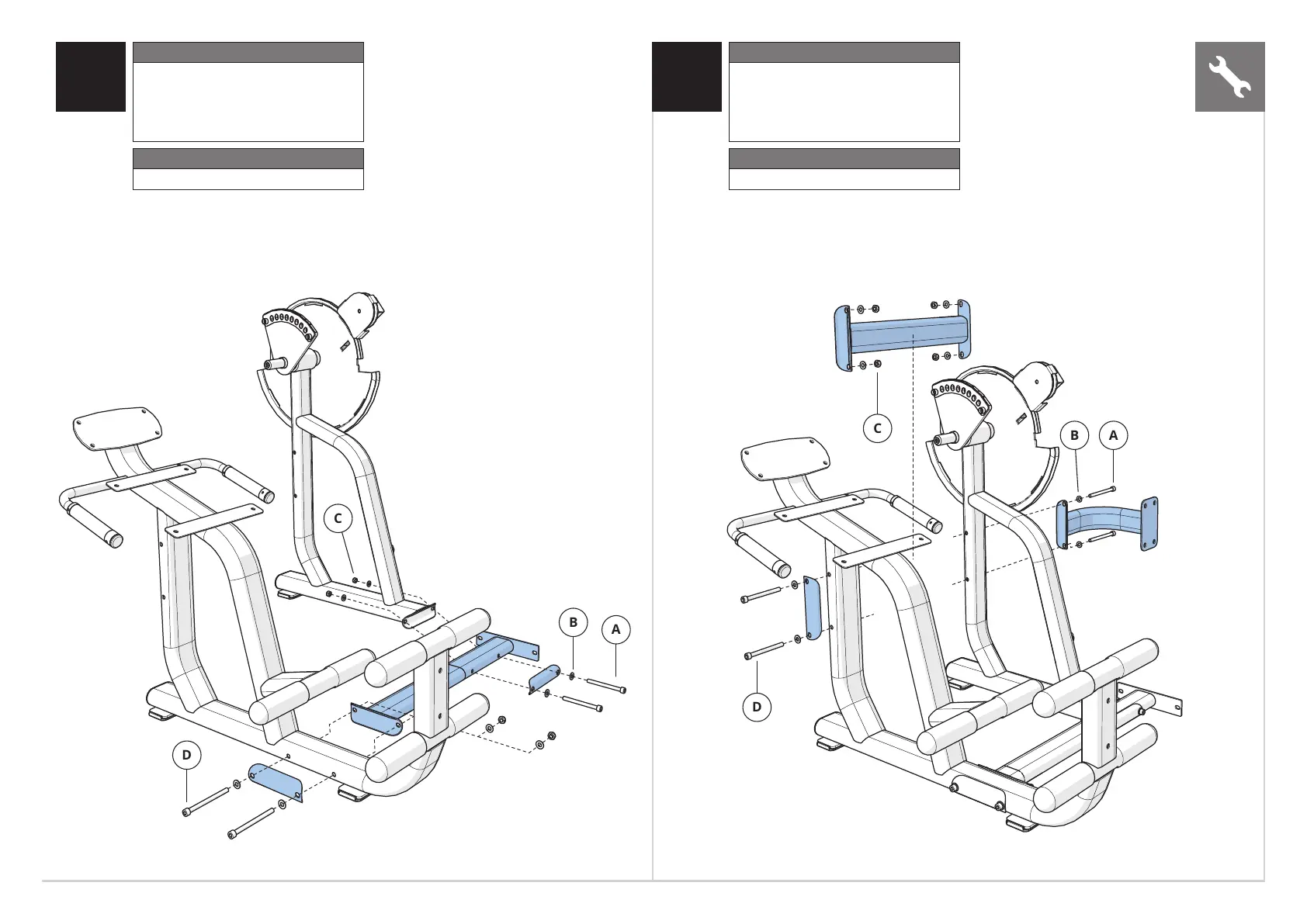

Krok 1 — Osprzęt
Opis Liczba szt.
A
B
C
D
Śruba (M10 x 105L)
Podkładka łukowa (Φ10,2)
Nakrętka (M10)
Śruba (M10 x 125L)
2
8
4
2
Moment dokręcania
77 Nm / 57 stopa-funt
2
A
B
D
C
Krok 2 — Osprzęt
Opis Liczba szt.
A
B
C
D
Śruba (M10 x 105L)
Podkładka łukowa (Φ10,2)
Nakrętka (M10)
Śruba (M10 x 125L)
2
8
4
2
Moment dokręcania
77 Nm / 57 stopa-funt
Łączniki ramy należy dokręcić całkowicie
dopiero po zakończeniu montażu. Złącza,
które zamocowano za pomocą nakrętek
innych niż nakrętki typu Nylock, należy
zabezpieczyć żelem Vibra-Tite 135
Red Gel lub jego odpowiednikiem.
