Matrix VERSA Series - Page 99

99
A
B
D
C
1

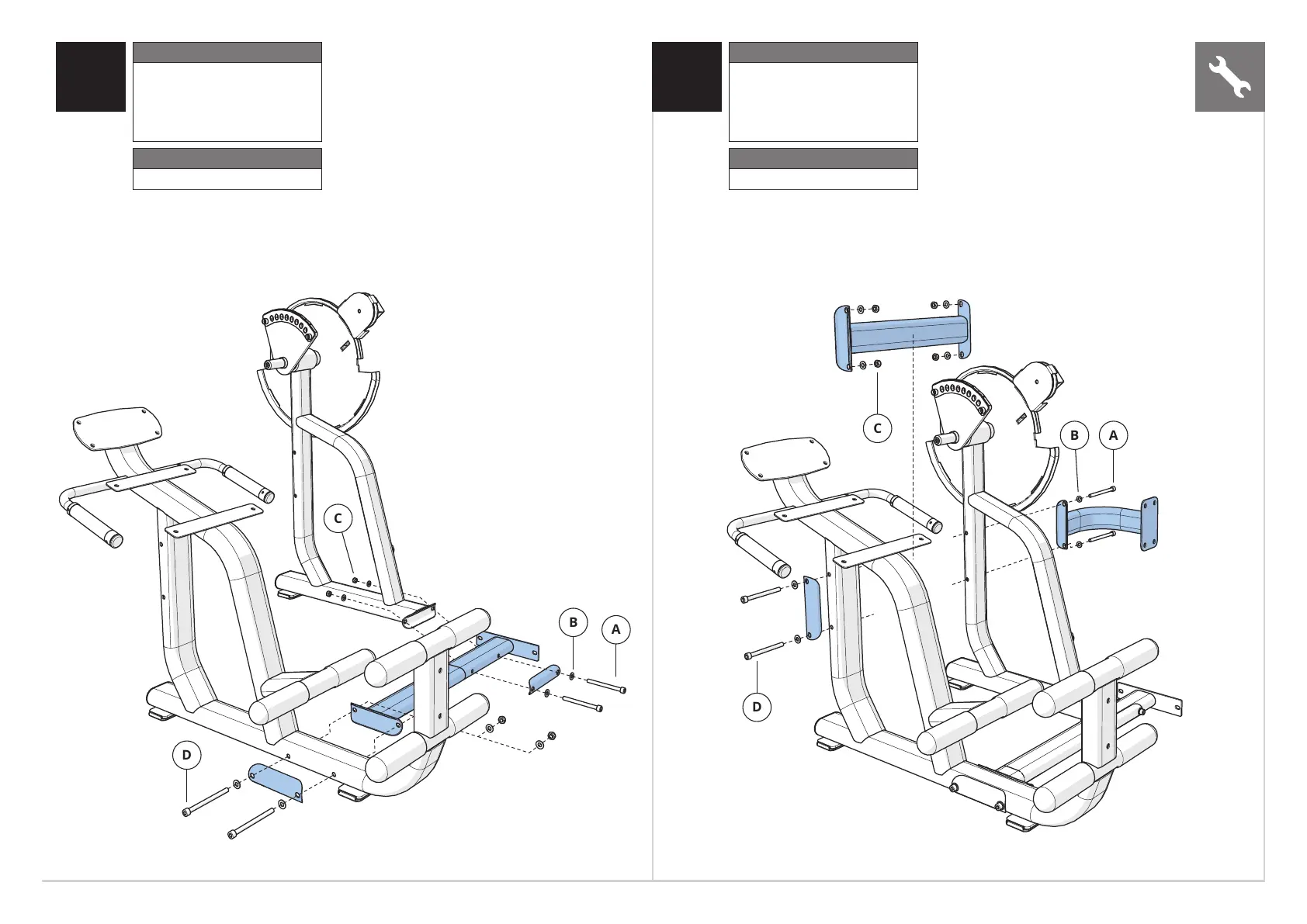

Passo 1 Hardware
Descrição Qtd.
A
B
C
D
Parafuso (M10 x 105L)
Arruela aberta (Φ10,2)
Porca (M10)
Parafuso (M10 x 125L)
2
8
4
2
Valor de torque
77 Nm/57 ft-lb
2
A
B
D
C
Passo 2 Hardware
Descrição Qtd.
A
B
C
D
Parafuso (M10 x 105L)
Arruela aberta (Φ10,2)
Porca (M10)
Parafuso (M10 x 125L)
2
8
4
2
Valor de torque
77 Nm/57 ft-lb
Não aperte os conectores da estrutura
até terminar a montagem. Use o gel
Vibra-Tite 135 vermelho ou equivalente
em todos os xadores não montados
com porcas automontantes.
PORTUGUÊS
