Diamètres de tube standard
Pas d'insert 36 mm
Pas de point 1,35”/1,375” ou 35 mm
1,25” ou 32 mm
•• 1,125” ou 30 mm
••• 1,0” ou 25 mm
Diamètres de tube large
Pas de point 2” ou 50,8 mm
1,77” ou 45 mm
•• 1,5” ou 38 mm

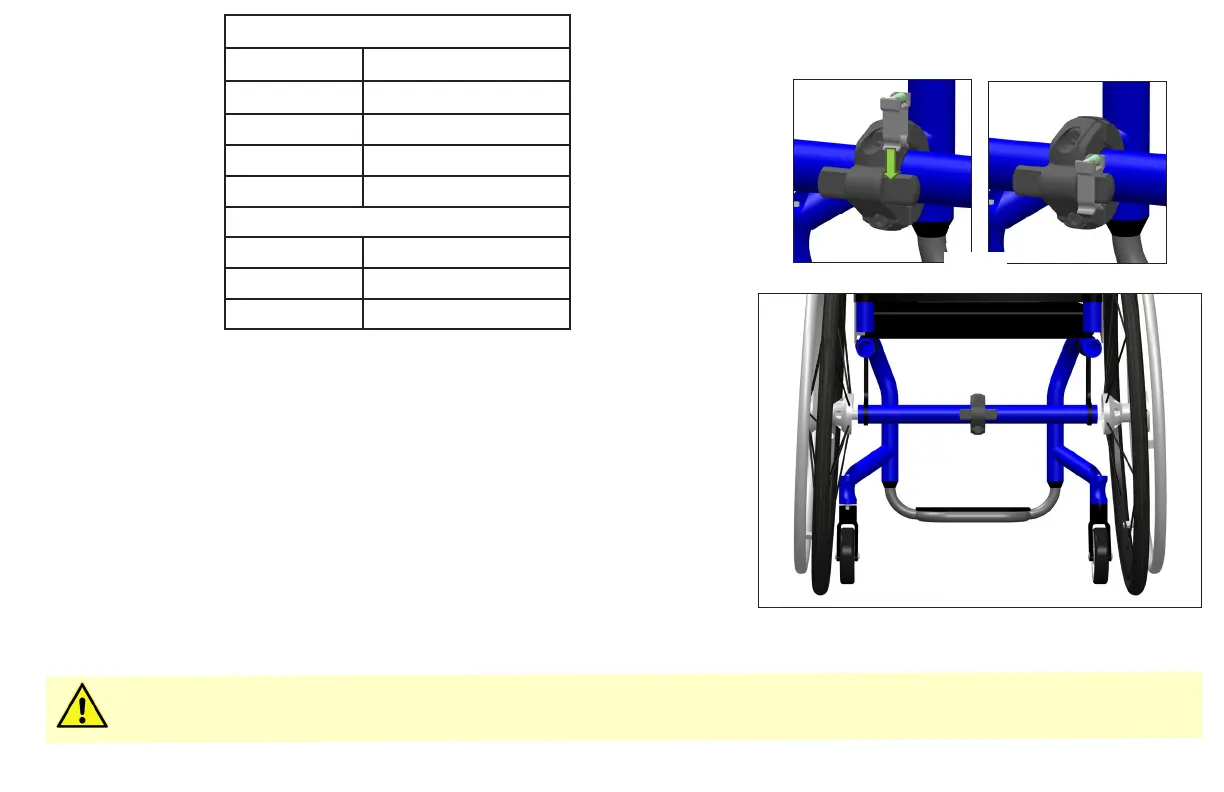

5 mm pour serrer les deux (2) vis servant à monter la pince sur le tube de réception de
l’essieu. La position et l’orientation décrites ci-dessous sont essentielles au bon fonc-
tionnement de SmartDrive et doivent être prises en compte.
Assurez-vous que le MAX sur le devant du support soit positionné à droite et vers le haut.
Utilisez le niveau à bulle fourni et xez-le à l’un des montants pour vous aider à obtenir le
bon niveau de serrage (Fig. C). Les protubérances venant du côté du support doivent être
positionnées vers l’arrière avec les méplats d’extrusion perpendiculaires en direction du sol
lorsque la chaise [avec l’utilisateur] est sur un plan horizontal.
Le support doit être positionné à mi-chemin entre les deux roues arrière du fauteuil sur
le tube de réception de l’essieu (Fig. D). Les deux (2) vis doivent être serrées à 4 ft-lbs
(5,4 N-m), en les xant dans cette position et cette orientation. Si vous ne le faites pas, le
fauteuil roulant ne roule pas, ou ne roule pas droit et/ou le support ne bouge pas pendant
l’utilisation, ce qui empêche le SmartDrive de fonctionner correctement.
Les ajustements apportés aux réglages du fauteuil peuvent aecter l’orientation du support de SmartDrive. Ajustez le support
chaque fois que des modications sont apportées au fauteuil.
Fig. D
Fig. C
