Instructions de montage du support d’essieu
REMARQUE : Référez-vous aux directions fournies séparément pour
un fauteuil roulant à cadre pliant.
MISE EN GARDE : L’avant et l’arrière
du support ne se joignent pas même lorsque
les vis sont susamment serrées. Comme le
montre le graphique ci-dessous (gure B), il
doit y avoir un écart entre les deux parties.
Un serrage excessif des vis [plus de 4 ft-lbs
(5,4 N-m)] pourrait provoquer la rupture
des pièces pendant l’installation.

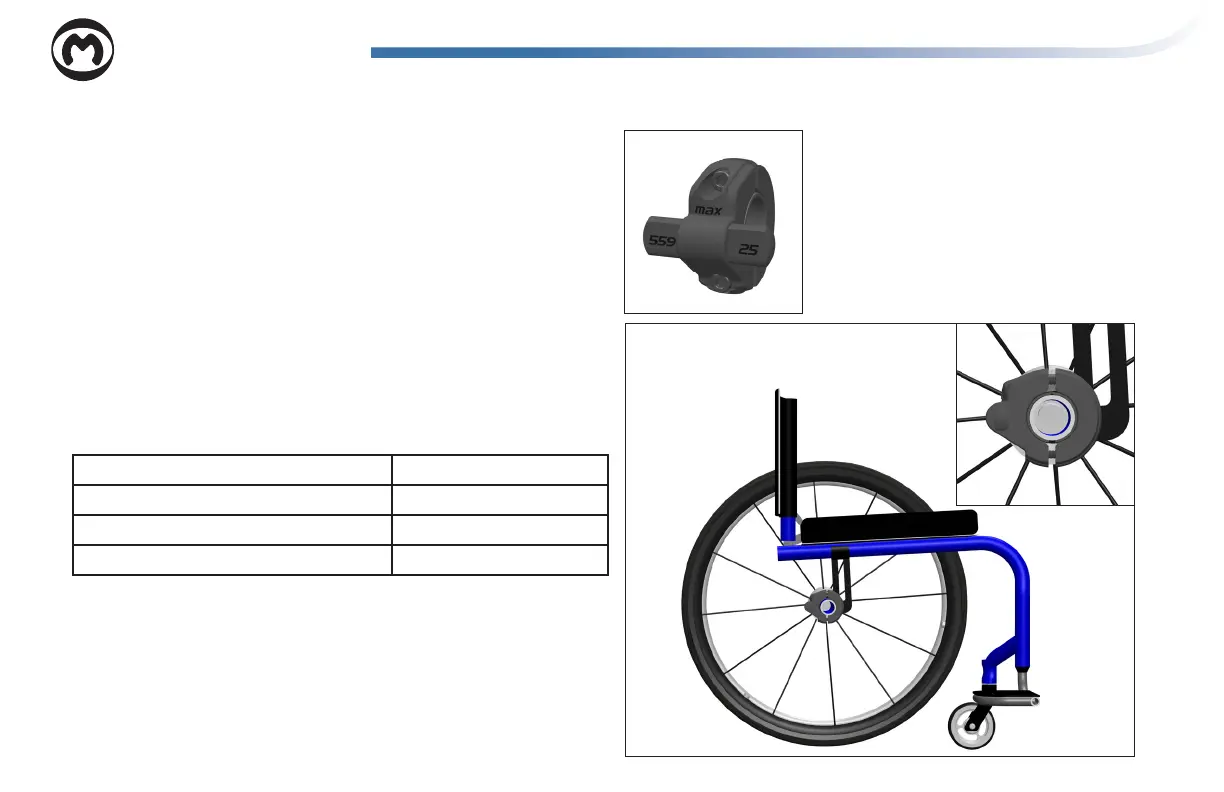

Fig. B
Fig. A
Montage du support
Le support d’essieu adaptable de SmartDrive est conçue pour être
montée de manière permanente sur le tube d’essieu d’un fauteuil
roulant rigide tout en présentant un moyen simple de xer/retirer
l’unité d’entraînement.
Tout d’abord, vériez que le support approprié est utilisé en fonc-
tion de la taille de la roue arrière du fauteuil roulant. Cela est noté
sur l’avant/l’arrière des protubérances (gure A). Reportez-vous au
tableau ci-dessous pour une utilisation correcte du support:
Roue/pneu de 22” ou 56 cm (501) Utilisez un support 24
Roue/pneu de 24” ou 61 cm (540) Utilisez un support 24
Roue/pneu de 25” ou 63,5 cm (559) Utilisez un support 25
Roue/pneu de 26” ou 66 cm (590) Utilisez un support 26
Il existe 2 types de supports, à tube standard [moins de 1,4 “(36
mm)] et à tube large [supérieur à 1,5” (38 mm)]. Faites glisser
les inserts en caoutchouc dur fournis sur le tube de réception de
l’essieu pour s’adapter à des diamètres de tube plus petits (voir le
tableau ci-dessous pour le dimensionnement). Les points sur le
côté des inserts en caoutchouc sont utilisés pour identier la taille
du tube auquel ils correspondent:
