Instruktioner för montering av axelklämma
OBS: Se separata instruktioner för rullstolar med hopfällbar ram.
VARNING: Den främre och bakre delen
av klämman paras inte ens när skruvarna
sitter tillräckligt tight. Som syns i bilden
nedan (Fig. B), bör det vara ett mellan-
rum mellan de två delarna. Överdriven
åtdragning av skruvarna [mer än 4 ft-lbs
(5,4 Nm)] kan orsakaatt delarna går
sönder under installationen.

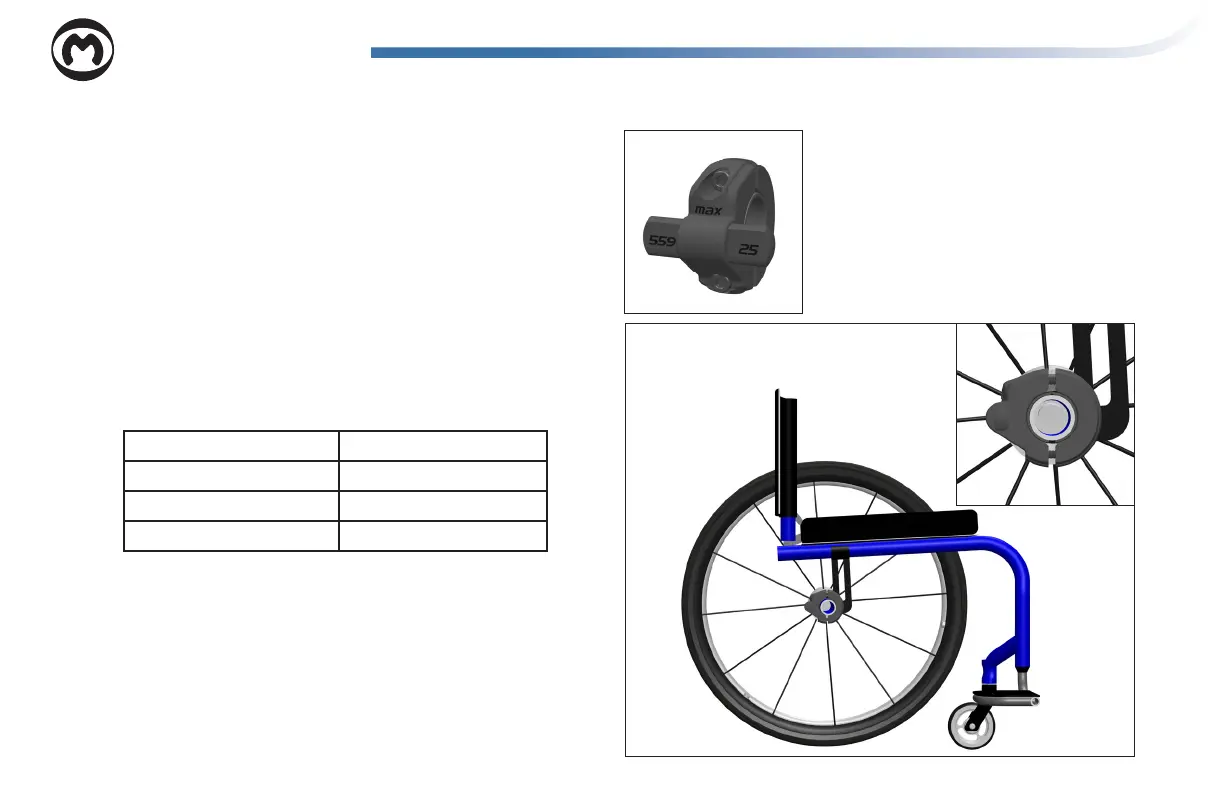

Fig. B
Fig. A
Montering av klämma
SmartDrive adaptiv axelklämma är utformad för att fästas perma-
nent på en fast rullstols axelrör samtidigt som den utgör ett enkelt
sätt att fästa/ta bort drivenheten.
Först, veriera att rätt klämma används baserat på storleken på
rullstolens bakhjul. Detta är angivet fram/bak på knopparna (Fig.
A). Se diagrammet nedan för korrekt användning av klämmor:
22” (501) Hjul / däck Anv. 24 klämma
24” (540) Hjul / däck Anv. 24 klämma
25” (559) Hjul / däck Anv. 25 klämma
26” (590) Hjul / däck Anv. 26 klämma
Det nns två olika typer av klämmor, standardrör [mindre än
38 mm] och stort rör [större än 38 mm]. Glid den medföljande
hårdgummiinsatsen över axeln som tar emot röret för att kunna
hysa mindre rördiametrar (se diagrammet nedan för storlekar).
Prickar på sidan av gummiinsatserna används för att identiera
till vilken rörstorlek de passar:
Svenska
