Diameter standardrör
Ingen insats 36 mm
Inga prickar 1.35”/1.375” eller 35 mm
• 1.25” eller 32 mm
•• 1.125” eller 30 mm
••• 1.0” eller 25 mm
Diameter stora rör
Inga prickar 2” eller 50.8 mm
• 1.77” eller 45 mm
•• 1.5” eller 38 mm

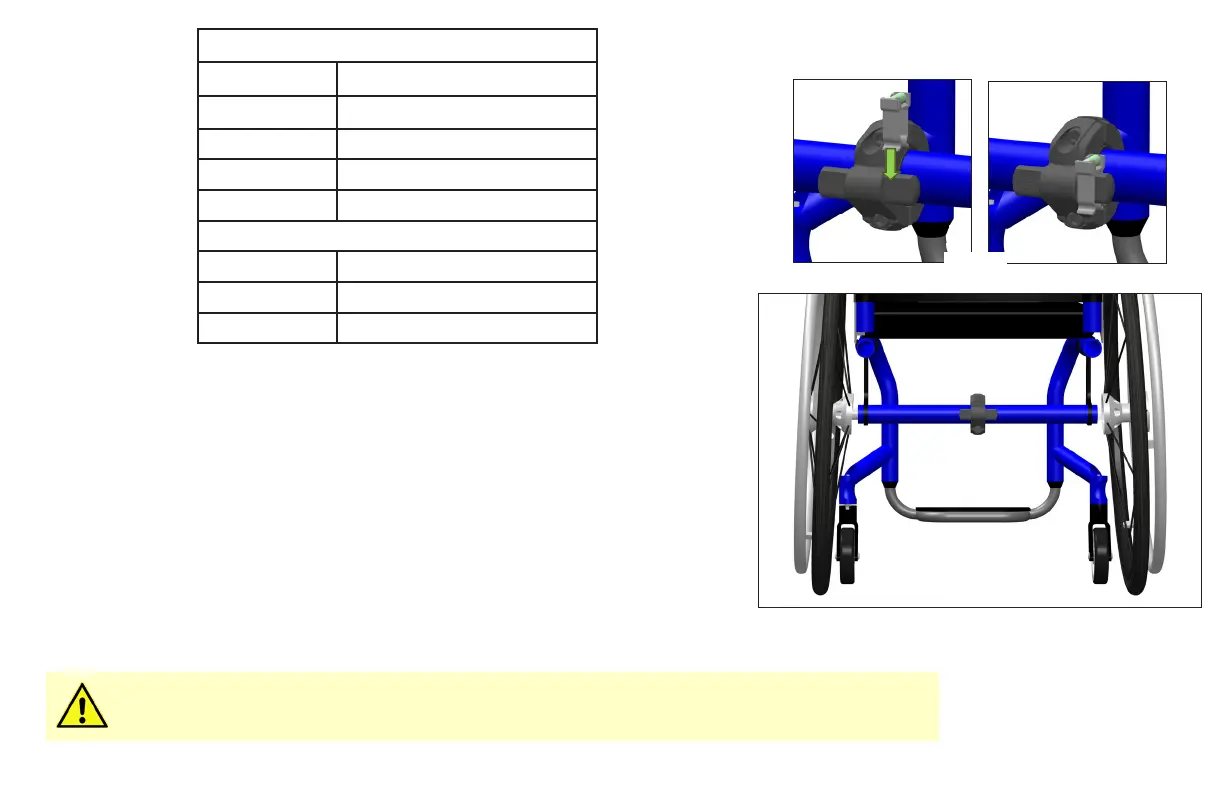

Använd en 5 mm insexnyckel för att dra åt de två (2) skruvarna och fästa klämman vid
röraxeln. Placeringen och orienteringen skisserad nedan är elementära för en korrekt använ-
dning av SmartDrive och måste tas i akt.
Se till att ”max”på klämmans framsida är rättvänd. Använd det medföljande vattenpasset
och fäst vid en av sidorna för att få rätt nivå på klämman (Fig. C). Knopparna på sidan av
klämman ska placeras bakåt med extruderingsmärkena vinkelrätt mot golvet när rullstolen
[med brukaren i] är på plant underlag.
Klämman måste placeras halvvägs mellan de två bakhjulen på axeln som mottar röret (Fig.
D). De två (2) skruvarna bör dras åt till 4 ft-lbs (5,4 Nm), vilket xerar klämman i denna
placering och orientering. Underlåtenhet att göra detta kan orsaka att rullstolen inte kör/
åker rakt och/eller att klämman rör sig under användning och att SmartDrive inte fungerar
korrekt.
Justeringar av rullstolens setup kan påverka SmartDriveklämmans orientering.
Justera klämman varje gång stolens inställningar ändras.
Fig. D
Fig. C
