Einbauanleitung für Achsrohrklemme
HINWEIS: Siehe separate Anweisungen für Faltrahmen-Rollstühle.
ACHTUNG: Die vordere und hintere
Hälfte der Achsrohrklemme fügen sich
auch bei ausreichend angezogenen Schrau-
ben nicht nahtlos aneinander. Wie in der
Abbildung unten gezeigt (Abb. B), sollte
zwischen den beiden Teilen ein Spalt sein.
Bei zu starkem Anziehen der Schrauben
[über 5,4 Nm] können die Teile während
des Einbaus brechen.

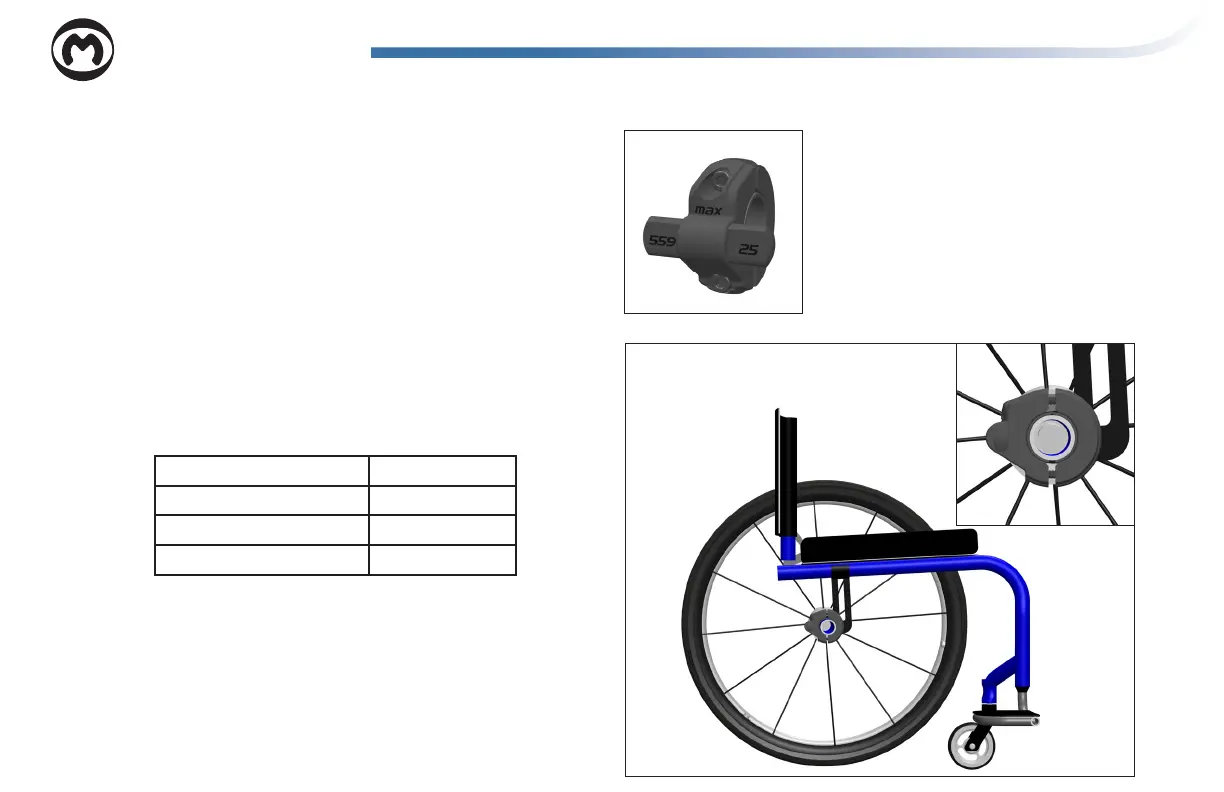

Abb. B
Abb. A
Einbau der Klemme
Die verstellbare Achsrohrklemme für den SmartDrive ist für die
dauer-hafte Anbringung an das Achsrohr eines festen Rollstuhls
vorgesehen und ermöglicht ein einfaches Anbringen/Entfernen
der Antriebseinheit.
Vergewissern Sie sich zunächst, dass die richtige Klemme für die
Größe der Hinterräder verwendet wird. Dies ist vorne/hinten
an den überstehenden Teilen vermerkt (Abb. A). Die folgende
Tabelle zeigt die Wahl der richtigen Klemme:
22” (501) Rad/Reifen 24er Klemme
24” (540) Rad/Reifen 24er Klemme
25” (559) Rad/Reifen 25er Klemme
26” (590) Rad/Reifen 26er Klemme
Es gibt 2 verschiedene Klemmenarten: für Standardrohre [unter
36 mm (1,4”)] und dickere Rohre [ab 38 mm (1,5”]. Schieben
Sie die mitgelieferten Hartgummieinsätze über das Achsaufnah-
merohr, um die Verwendung mit kleineren Rohrdurchmessern
zu ermöglichen (siehe nachfolgende Tabelle für Einsatzgrößen).
Punkte auf der Seite der Gummieinsätze weisen auf die passen-
den Rohrgrößen hin:
Deutsche
