Standard-Rohrdurchmesser
keine Einsätze 36 mm
keine Punkte 1,35”/1,375” oder 35 mm
• 1,25” oder 32 mm
•• 1,125” oder 30 mm
••• 1,0” oder 25 mm
Größere Rohrdurchmesser
keine Punkte 2” oder 50,8 mm
• 1,77” oder 45 mm
•• 1,5” oder 38 mm
Verwenden Sie einen 5-mm-Innensechskantschlüssel, um die zwei (2) Schrauben festzuz-
iehen und die Klemme am Achsaufnahmerohr zu mon-tieren. Die unten angegebene Posi-
tion und Ausrichtung sind entscheidend für die ordnungsgemäße Funktion des SmartDrive
und müssen unbedingt eingehalten werden.
Achten Sie darauf, dass sich das “max” an der Vorderseite der Achsrohrklemme rechts oben
bendet. Befestigen Sie die mitgelieferte Wasserwaage an einer der Streben, um die Klemme

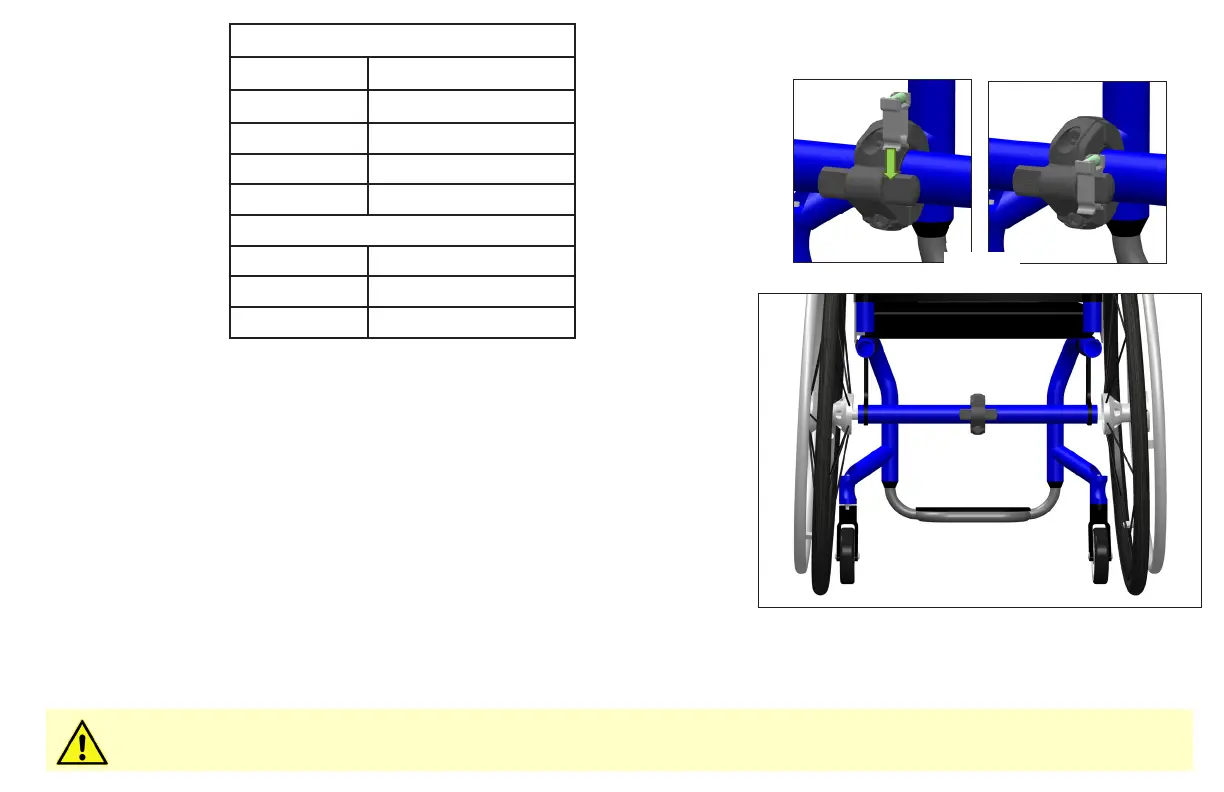

waagerecht anzubringen (Abb. C). Die Ausbuchtungen an der Seite der Achsrohrklemme
müssen rückwärts mit den Extrusionsächen rechtwinklig zum Boden positioniert sein,
wenn der Stuhl [mit dem Nutzer] auf einer ebenen Fläche steht.
Die Klemme muss mittig zwischen den beiden Hinterrädern des Roll-stuhls am Achsaufnah-
merohr positioniert werden (Abb. D). Die zwei (2) Schrauben sollten mit 5,4 Nm angezogen
werden, um die Klemme in dieser Position und Ausrichtung zu xieren. Nichtbeachtung
kann dazu führen, dass der Rollstuhl nicht gerade fährt bzw. dass sich die Achsrohrklemme
während des Gebrauchs bewegt und der SmartDrive nicht ordnungsgemäß funktioniert.
Veränderungen an der Einstellung des Rollstuhls können die Ausrichtung der Klemme für den SmartDrive beeinussen.
Passen Sie die Klemme bei Bedarf an, wenn Änderungen am Rollstuhl vorgenommen wurden.
Abb. D
Abb. C
