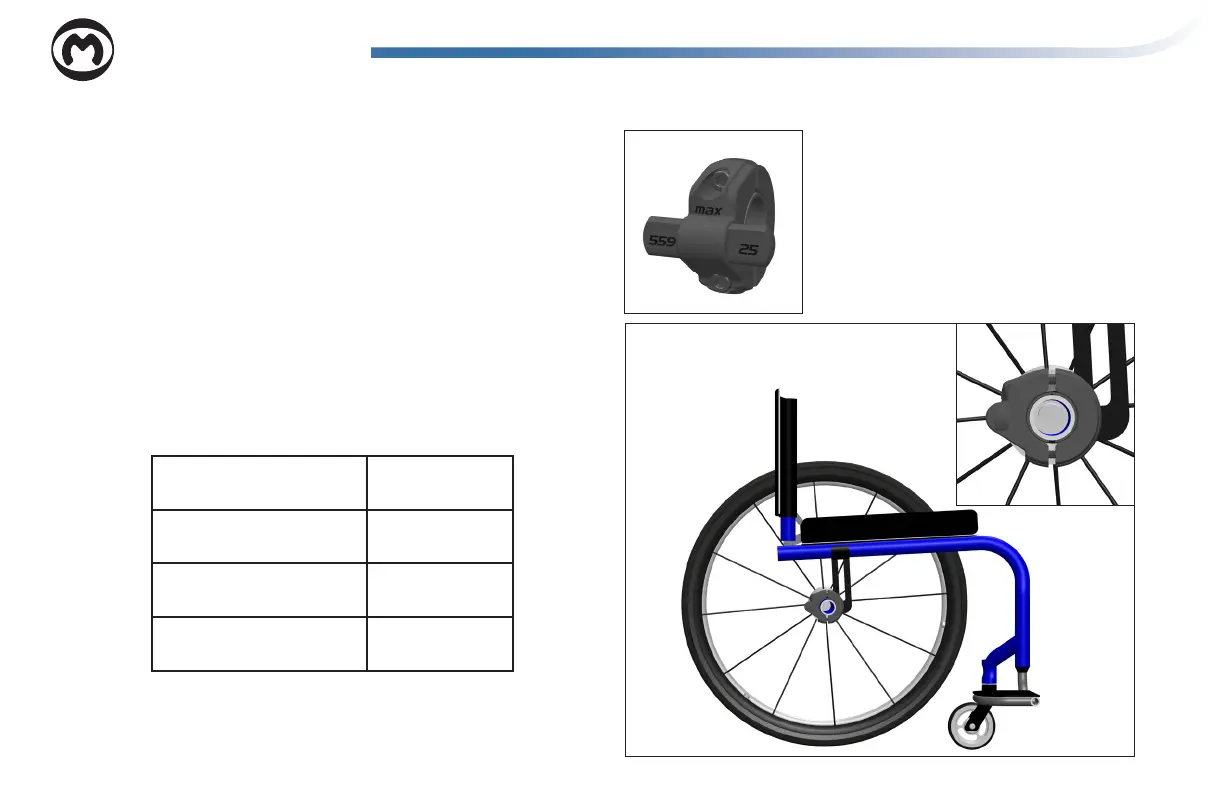

Fig. B
Fig. A
Monteringsinstruksjon Akselklemme
MERK: Se separate instruksjoner for sammenleggbar rullestol.
Montering av Klemme
SmartDrive adaptiv akselklemme er designet for å festes
permanent til bakakselen på en fastrammestol mens den gir lett
tilgang til å feste/erne drivenheten.
Først må det bekreftes at den riktige klemmen blir brukt basert
på størrelsen på rullestolens bakhjul. Dette er markert foran/
bak på delene som stikker ut. Se oversikten nedenfor for å nne
korrekt klemme:
22” (501) Hjul / Dekk
Bruk klemme
24
24” (540) Hjul / Dekk
Bruk klemme
24
25” (559) Hjul / Dekk
Bruk klemme
25
26” (590) Hjul / Dekk
Bruk klemme
26
Det nnes to forskjellige typer klemmer, standardaksel [mindre
enn 1.4” (36 mm)] og større aksel [større enn 1.5” (38 mm)].
Norsk
ADVARSEL: De to delene av klemmen
vil ikke møtes selv om skruene strammes
tilstrekkelig til. Som vist i illustrasjonen
under, (Fig. B), skal det være et mellomrom
mellom de to delene. Over-stramming av
skruene [mer enn 4ft-lbs (5.4 N-m)] kan
føre til at delene knekker under installasjon.
