Justeringer som gjøres ved rullestolens innstillinger kan ha innvirkning på orienteringen til
SmartDrive-klemmen. Juster klemmen hver gang det blir gjort endringer på stolen.

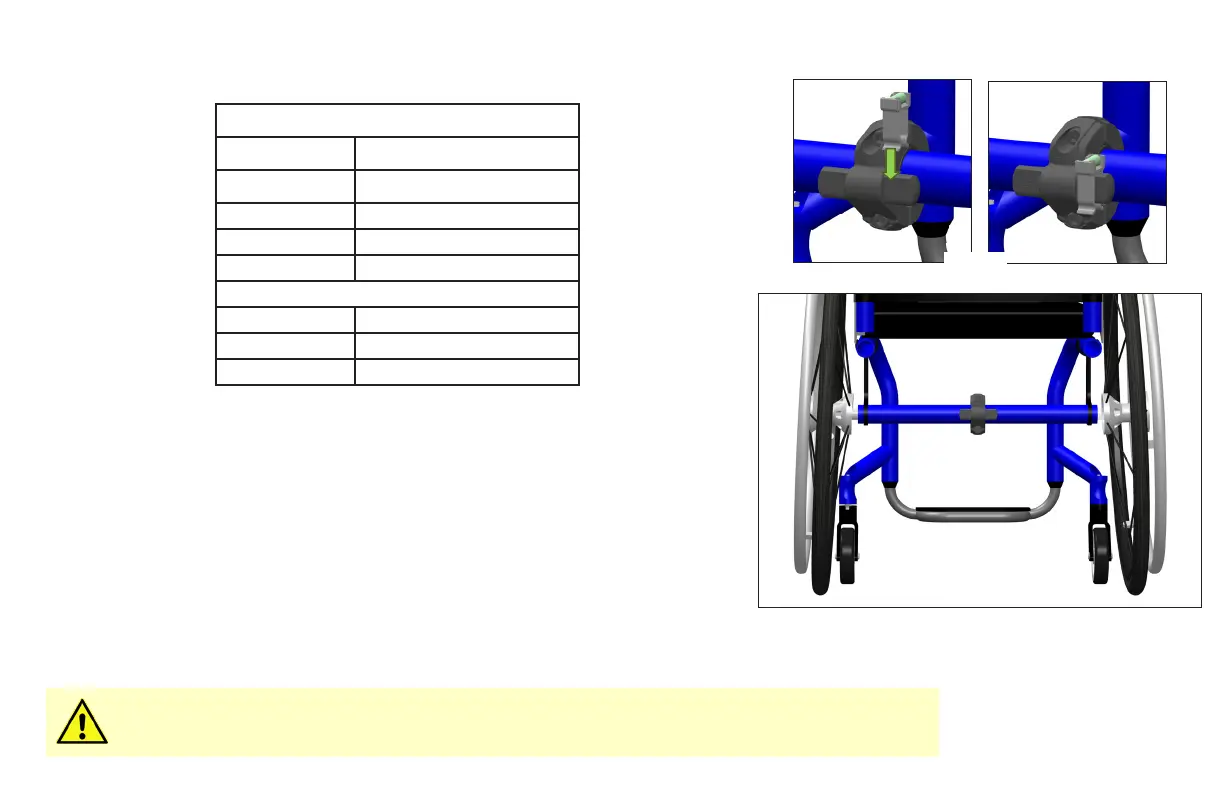

Fig. D
Fig. C
Tre den medfølgende hardgummi-innsatsen over bakakselen for å legge til rette for
aksler med mindre diameter. (Se oversikt nedenfor for størrelser). Prikker på sidene av
gummi-innsatsene brukes for å identisere hvilken størrelse aksel de passer til:
Diameter Standardaksel
Ingen innsats 36 mm
Ingen prikker 1.35”/1.375” eller 35 mm
• 1.25” eller 32 mm
•• 1.125” eller 30 mm
••• 1.0” eller 25 mm
Diameter Stor Aksel
Ingen prikker 2” eller 50.8 mm
• 1.77” eller 45 mm
•• 1.5” eller 38 mm
Bruk en 5 mm skiftenøkkel for å skru til de to (2) skruene for å feste klemmen til
bakakselen. Den nøyaktige posisjon og orientering som vises under er svært viktig for at
SmartDrive skal ha riktig funksjon, og må følges.
Forsikre deg om at “max” foran på klemmen er riktig vei opp. Bruk det medfølgende
vateret og fest det til en av stengene for å hjelpe deg med å få klammen i vater (Fig. C.).
Delene som stikker ut fra siden av klemmen skal posisjoneres bakovervendt med de ate
utstikkende delene vinkelrett til bakken når stolen [med brukeren i] er på att underlag.
Klemmen må bli posisjonert på midten mellom rullestolens to bakhjul på bakakselen
(Fig.D). De to (2) skruene bør strammes til 4 ft-lbs (5.4 N-m), noe som fester klemmen
godt i denne posisjonen og retningen. Hvis dette ikke blir gjort kan det føre til at rullestolen
ikke kjører rett og/eller at klemmen ytter seg under bruk, noe som gjør at SmartDrive ikke
fungerer som den skal.
