mobility
max
®
Istruzioni di montaggio del morsetto dell’asse
NOTA: Fare riferimento alle istruzioni separate fornite per una car-
rozzina con telaio pieghevole.
ATTENZIONE: La parte anteriore e pos-
teriore del morsetto non si accoppiano anche
se le viti sono sucientemente strette. Come
mostrato nell’immagine di seguito (Fig. B),
dovrebbe esserci uno spazio tra le due parti.
Serrare eccessivamente le viti [più di 4
ft-lbs (5.4 N-m)] potrebbe determinare la
rottura delle parti durante l’installazione.

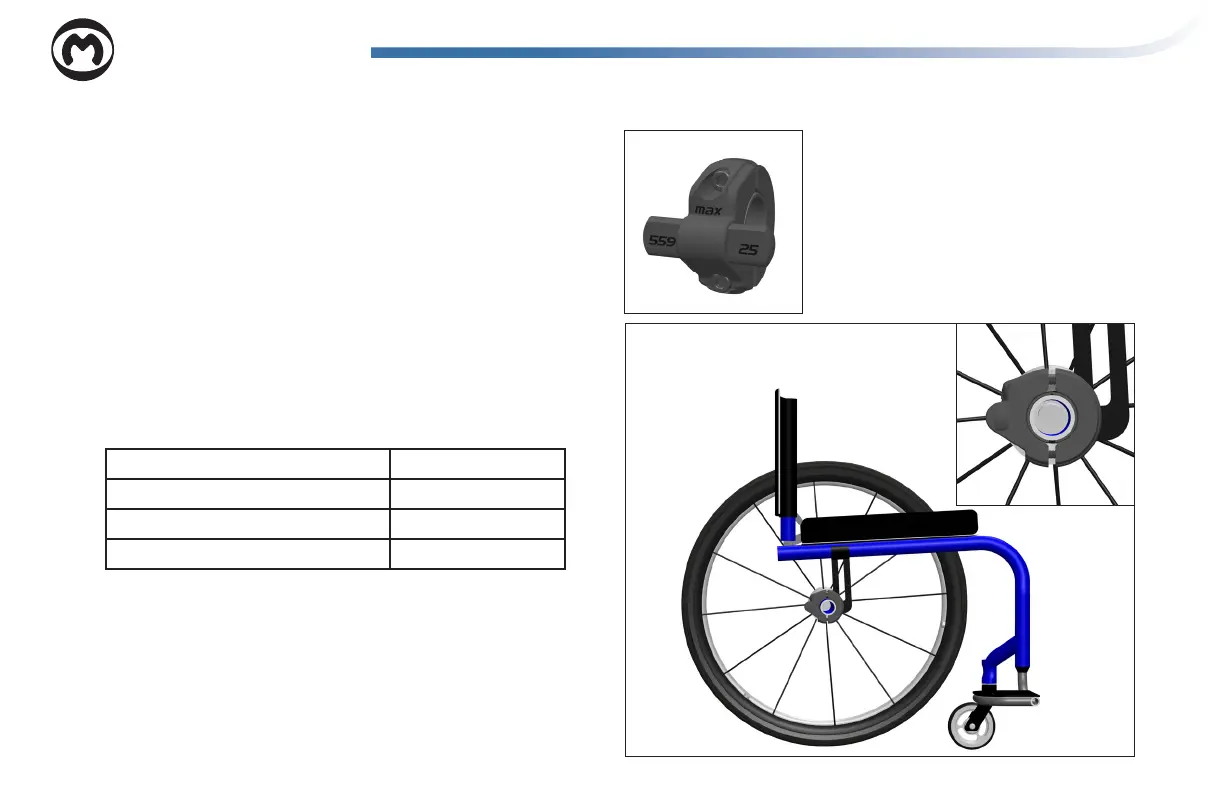

Fig. B
Fig. A
Montaggio del morsetto
Il morsetto dell’asse adattivo SmartDrive ha lo scopo di essere montato
in modo permanente al tubo dell’asse di una carrozzina rigida presentan-
do un mezzo semplice di applicazione/rimozione dell’unità guida.
Innanzitutto, vericare che sia usato il morsetto corretto in base alla
dimensione della ruota posteriore della carrozzina. Questo è segnato
sul lato anteriore / posteriore delle sporgenze (Fig. A). Far riferimen-
to alla tabella di seguito per il corretto utilizzo del morsetto:
22” (501) ruota / pneumatico Usa morsetto 24
24” (540) ruota / pneumatico Usa morsetto 24
25” (559) ruota / pneumatico Usa morsetto 25
26” (590) ruota / pneumatico Usa morsetto 26
Ci sono 2 modelli diversi di morsetti, tubo standard [meno di
1,4” (36 mm)] e tubo grande [più grande di 1,5” (38 mm)]. Far
scorrere gli inserti in gomma dura forniti in dotazione sul tubo di
ricezione dell’asse per sistemare i diametri con tubo più piccolo
(vedere la tabella di seguito per la grandezza). I punti sul lato
degli inserti in gomma sono usati per identicare la grandezza del
tubo alla quale sono adatti:
Italiano
