Diametri del tubo standard
Nessun inserito 36 mm
Nessun punto 1,35”/1,375” o 35 mm
1,25” o 32 mm
•• 1,125” o 30 mm
••• 1,0” o 25 mm
Large Tube Diameters
Nessun punto 2” o 50.8 mm
1,77” o 45 mm
•• 1,5” o 38 mm

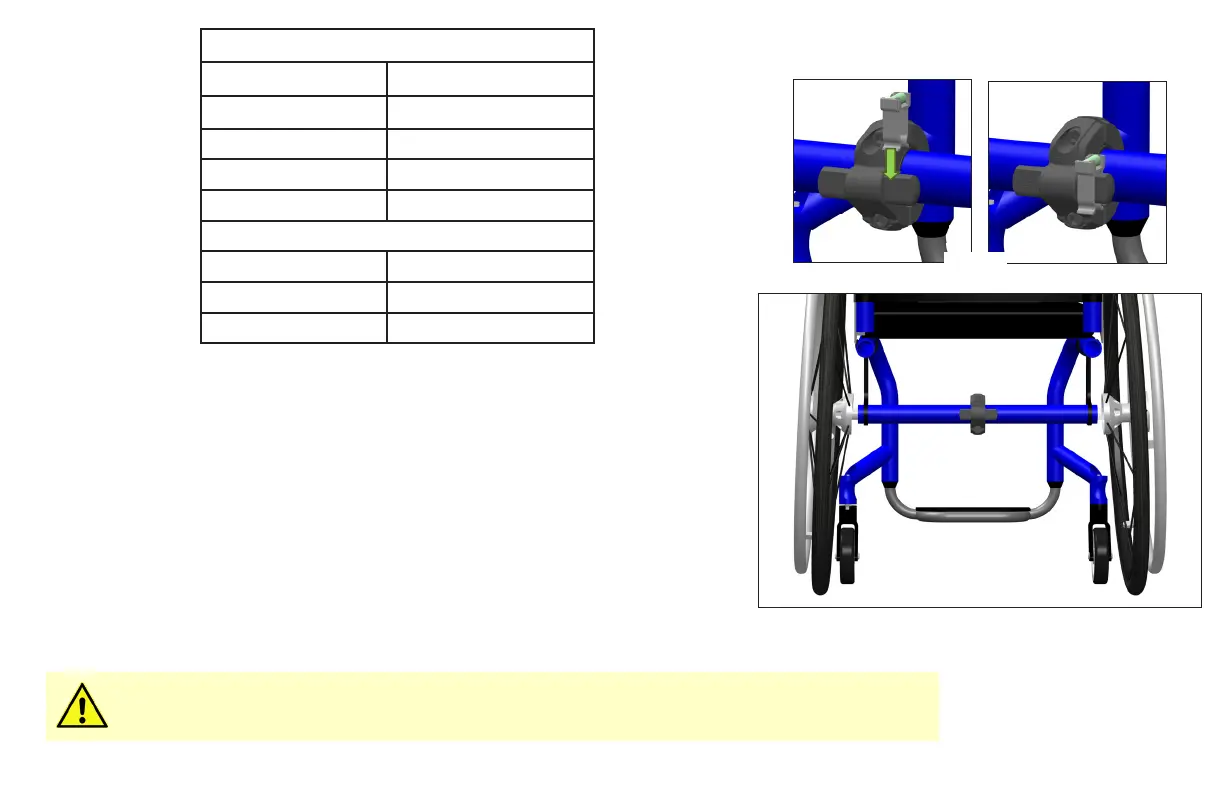

Usare una chiave di Allen 5 mm per serrare le due (2) viti e montare il morsetto al tubo di
ricezione dell’asse. La posizione e l’orientamento indicati di seguito sono fondamentali per il
funzionamento corretto dello SmartDrive e devono essere osservati.
Vericare che “max” presente sul lato anteriore del morsetto sia rivolto a destra verso l’alto. Usare
la livella fornita e applicarla ad una delle linguette per avere il morsetto diritto (Fig. C). Le spor-
genze presenti sul lato del morsetto devono essere posizionate rivolte sul retro con le estrusioni
piatte perpendicolari al terreno quando la sedia [con la persona seduta] è su un terreno piano.
Il morsetto deve essere posizionato a metà tra le due ruote posteriori della carrozzina sul
tubo che riceve l’asse (Fig. D). Le due (2) viti devono essere serrate a ft-lbs (5.4 N-m), s-
sandole in questa posizione e direzione. La mancata osservanza di ciò può causare un anda-
mento non lineare della carrozzina durante la guida e/o il movimento del morsetto durante
l’uso a seguito del malfunzionamento dello SmartDrive.
Le regolazioni apportate alla carrozzina potrebbero inuenzare l’orientamento del morsetto
SmartDrive. Regolare il morsetto ogni volta che si apportano modiche alla sedia.
Fig. D
Fig. C
