Istruzioni di montaggio del morsetto dell’asse
Accertarsi che il polsino sia disattivato, accendere l’unità guida girando l’interruttore di attivazione in posizione ON prima
dell’applicazione. “ON” è quando l’attivazione è lontana dal lato anteriore dell’unità guida (Fig. E). Sarà emesso un bip forte e i LED
blu si illumineranno come indicazione.
1. L’unità guida si applica alla carrozzina allineando le linguette del morsetto alle fessure previste sul lato frontale, sotto al corpo
dell’unità. Il corpo dell’unità è abbassato sulle aste del morsetto (Fig. F) e ruotato verso il basso per applicare centralmente l’unità
guida al morsetto e conseguentemente la carrozzina (Fig. G). Sotto il peso dell’unità guida, l’estremità della ruota universale sta per
terra tra le ruote posteriori della carrozzina (Fig. H).

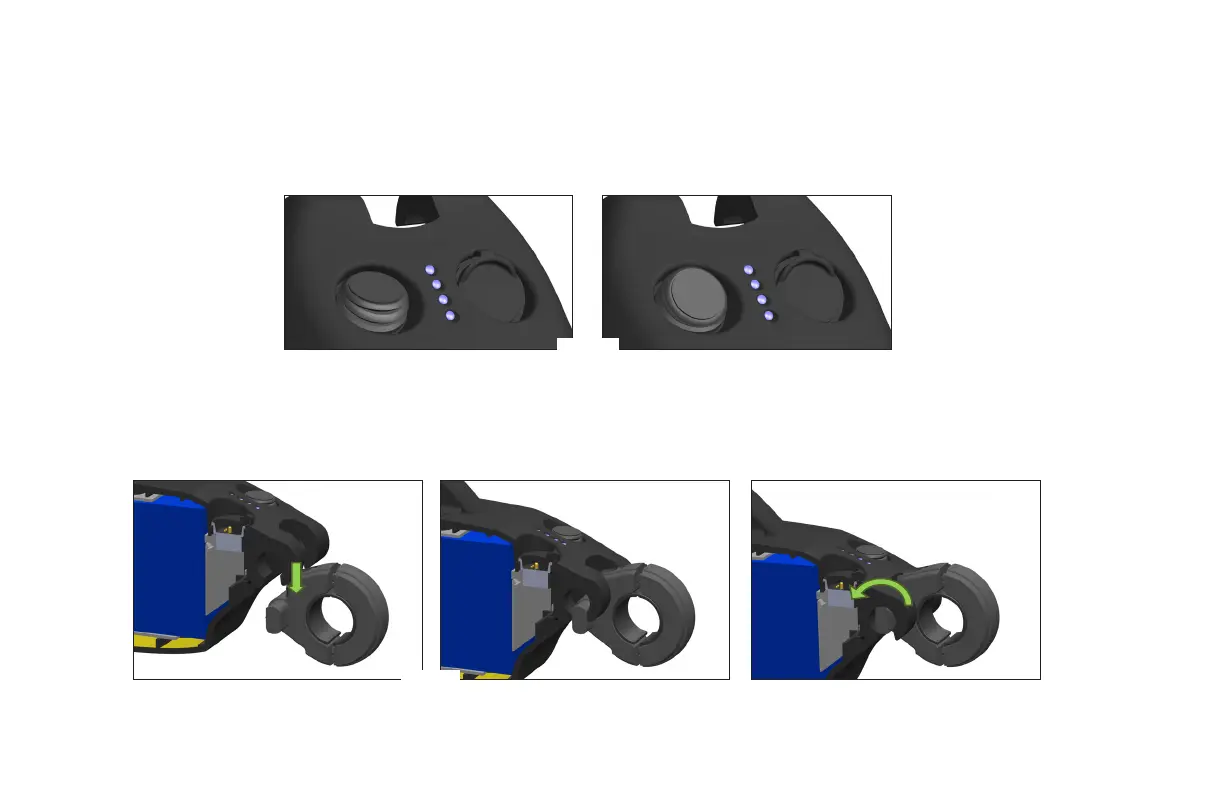

Fig. E
Fig. F
Fig. G
