Standaard buisdiameters
Geen inserts
Geen punten
•
••
•••
36 mm
1.35”/1.375” of 35 mm
1.25” of 32 mm
1.125” of 30 mm
1.0” of 25 mm
Grote buisdiameters
Geen punten
•
••
2” of 50.8 mm
1.77” of 45 mm
1.5” of 38 mm

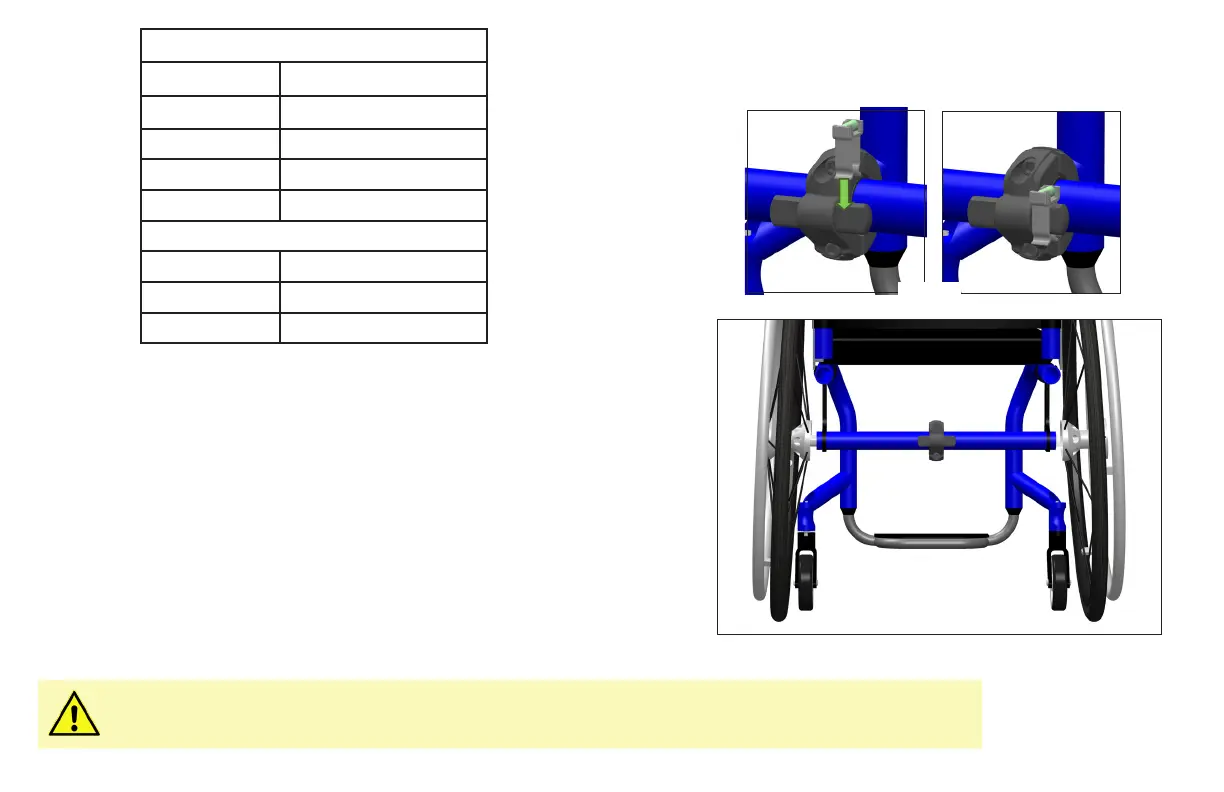

Gebruik een 5 mm inbussleutel om de twee (2) schroeven aan te draaien om de klem
te bevestigen aan de asbuis. De positie en richting zoals hieronder aangegeven zijn
cruciaal
voor het correct functioneren van de SmartDrive en moeten worden gevolgd.
Zorg dat “MAX” op de voorkant van de klem rechtop staat. Gebruik hiervoor de
meegeleverde waterpas door deze te bevestigen aan één van de uitstekende delen
(Fig. C). De uitstekende delen aan de zijkant van de klem moeten naar achteren
worden geplaatst loodrecht ten opzichte van de grond, waarbij de stoel [met de
berijder erin] zich op een vlakke ondergrond bevindt.
De klem moet in het midden tussen de twee wielen van de rolstoel op de asbuis
worden aangebracht. De twee (2) schroeven moeten worden aangedraaid tot 5,4 Nm
om de klem daarmee in de juiste positie en richting vast te zetten. Doet u dit niet, dan
kan dit tot gevolg hebben dat de rolstoel niet rechtuit rijdt of stuurt en/of dat de klem
beweegt tijdens gebruik, met als gevolg dat de SmartDrive niet goed functioneert.
Fig. C
Fig. D
Aanpassingen aan de rolstoel kunnen gevolgen hebben voor de positie of richting van de klem van de
SmartDrive. Stel de klem dus bij, iedere keer als er veranderingen aan de rolstoel zijn aangebracht.
