Nederlands
Asbuis klem/connector instructies
Opmerking: Voor een rolstoel met vouwframe, raadpleeg de aparte meege-
leverde handleiding hiervan.

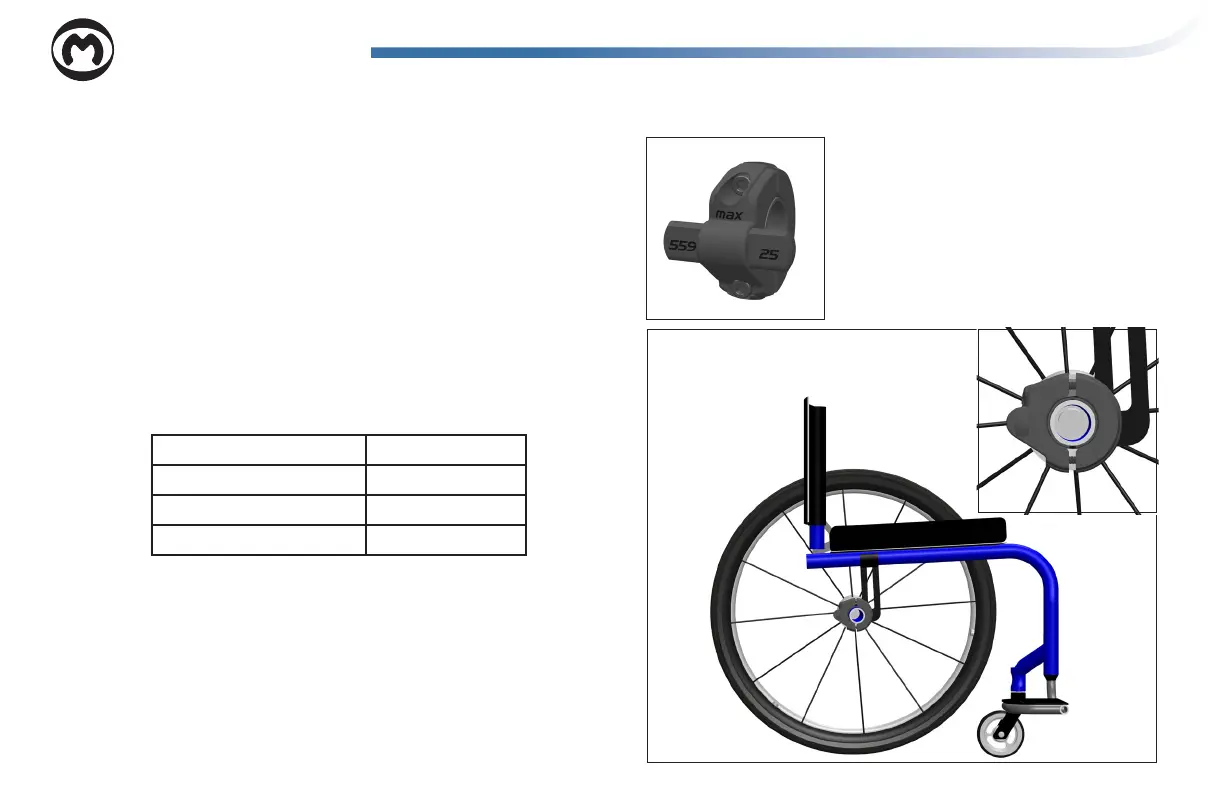

Monteren van de klem/connector
Fig. A
De klem/connector van de SmartDrive is ontworpen om permanent
te worden bevestigd aan de asbuis van een vastframe rolstoel, terwijl
het tegelijkertijd een gemakkelijke aan- en afkoppeling van de aandri-
jfunit mogelijk maakt.
Allereerst, controleer of de juiste klem wordt gebruikt gebaseerd op
de wielmaat van de rolstoel. Dit staat op de voor/achterkant van de
uitsteeksels (Fig. A). Raadpleeg onderstaande tabel:
22” (501) Wiel / Band
24” (540) Wiel / Band
25” (559) Wiel / Band
26” (590) Wiel / Band
Gebruik 24 klem
Gebruik 24 klem
Gebruik 25 klem
Gebruik 26 klem
Fig. B
Er zijn 2 verschillende stijlen van klemmen, standaard buis [minder
dan 1,4” (36 mm)] en grote buis [groter dan 1,5” (38 mm)]. Bij
kleinere asbuis diameters: kies uit de meegeleverde harde rubber
inzetstukken de meest passende maat en schuif deze over de asbuis
(zie onderstaande graek voor de maatvoering). Op de zijkant van de
rubber inzetstukken staan punten om aan te geven op welke diameter
asbuis deze past:
LET OP: Wanneer de schroeven voldoende
aangedraaid zijn zullen de voor- en de
achterkant van de klem elkaar niet raken.
Zoals hieronder afgebeeld (Fig. B) moet er
ruimte overblijven tussen de twee delen. Te
hard aandraaien (meer dan 5,4 Nm) kan de
delen doen breken tijdens de montage.
