12

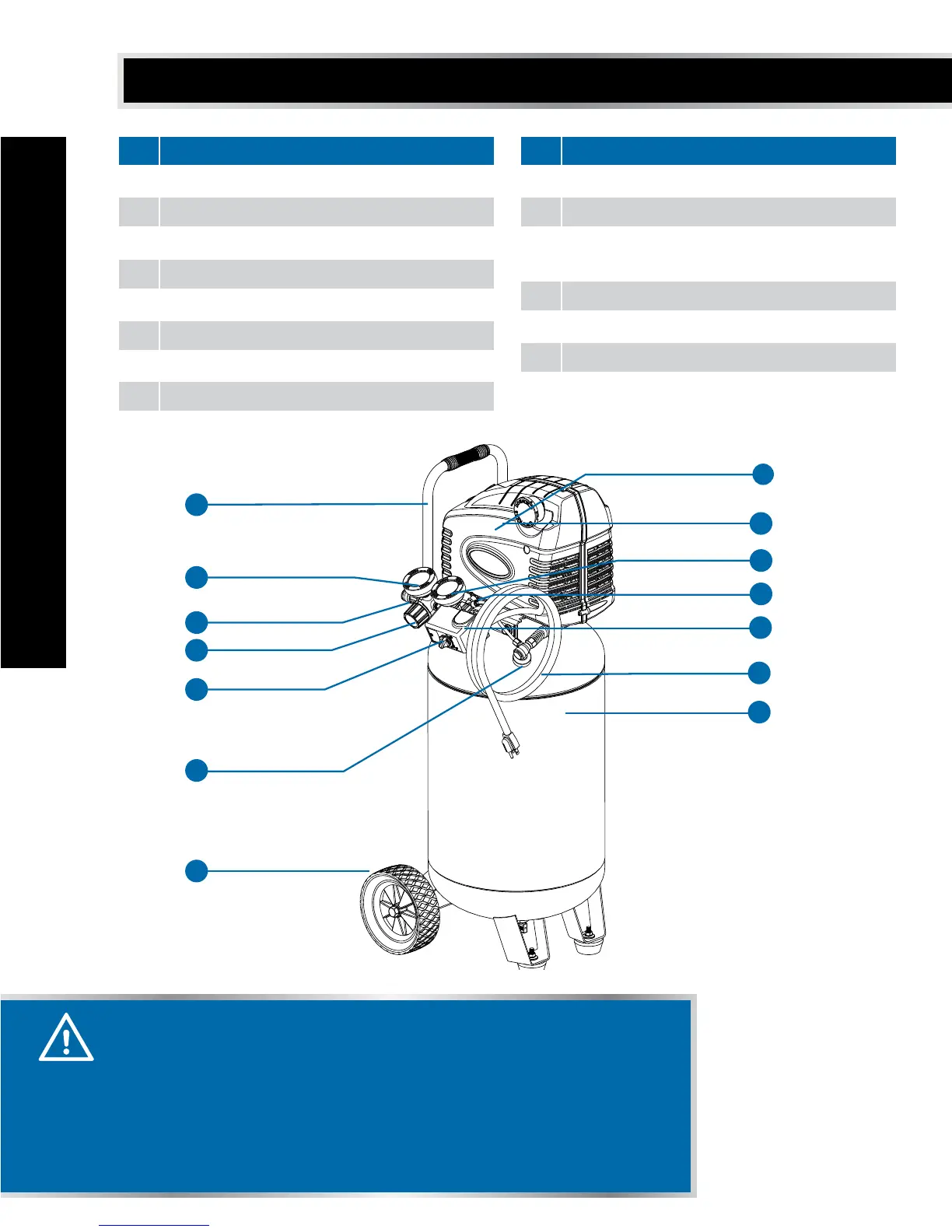

SCHÉMA DES PIÈCES CLÉS
N° Description
1 Moteur
2 Capuchon du filtre à air
3 Manomètre du réservoir
4 Soupape de décompression
5 Pressostat
6 Cordon d’alimentation
7 Réservoir d'air
8 Roue
N° Description
9 Clapet de non-retour
10 Interrupteur AUTO/OFF
11 Bouton du régulateur de pres-
sion
12 Sortie de la ligne d'air
13 Manomètre régulé
14 Poignée
1
9
11
12
3
4
5
6
7
13
2
14
10
8
AVERTISSEMENT!
• Retirez le compresseur et les accessoires de l’emballage.
Assurez-vous que tous les articles de la liste sont présents.
• Inspectez soigneusement le compresseur pour vérifier s’il
a été cassé ou endommagé pendant le transport.
• Ne jetez pas la boîte ni tout autre matériel d’emballage
tant que toutes les pièces n’ont pas été examinées.
