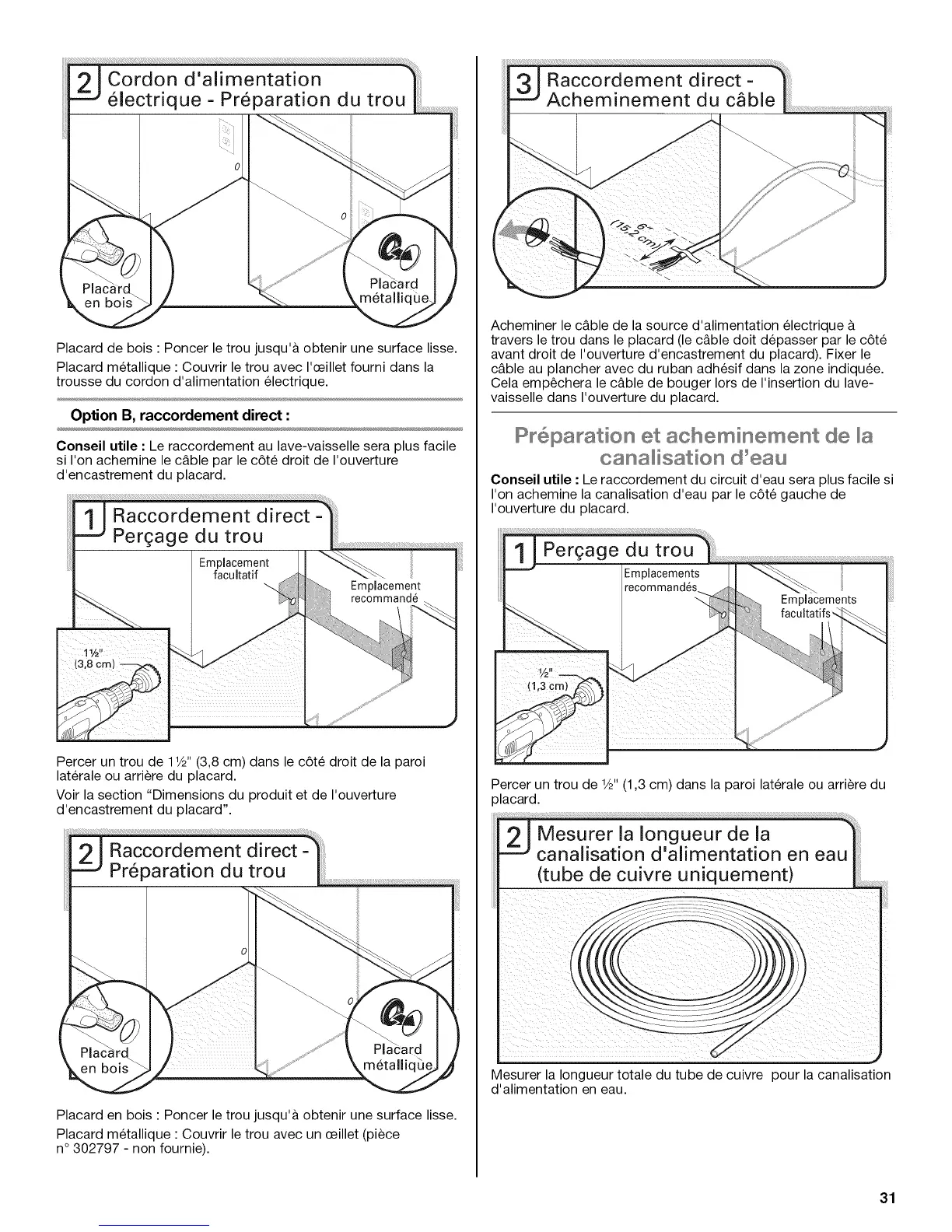

Placard de bois : Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique : Couvrir le trou avec I'ceillet fourni dans la
trousse du cordon d'alimentation electrique.
Option B, raccordement direct :
Conseil utile : Le raccordement au lave-vaisselle sera plus facile
si I'on achemine le c&ble par le c6te droit de I'ouverture
d'encastrement du placard.
Percer un trou de 1V2" (3,8 cm) dans le c6te droit de la paroi
laterale ou arriere du placard.
Voir la section "Dimensions du produit et de I'ouverture
d'encastrement du placard".
Placard en bois : Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique : Couvrir le trou avec un ceillet (piece
n° 302797 - non fournie).
TRa e ent ¸¸t
-=J Acheminement du c_ble !
Acheminer le c&ble de la source d'alimentation electrique &
travers le trou dans le placard (le c&ble doit depasser par le c6te
avant droit de I'ouverture d'encastrement du placard). Fixer le
c&ble au plancher avec du ruban adhesif dans la zone indiquee.
Cela emp_chera le c&ble de bouger Iors de I'insertion du lave-
vaisselle dans I'ouverture du placard.
P_6pa_at[on et achem[n÷ment de _a
canal[sat[on d_eau
Conseil utile : Le raccordement du circuit d'eau sera plus facile si
I'on achemine la canalisation d'eau par le c6te gauche de
I'ouverture du placard.
Percer un trou de V2" (1,3 cm) dans la paroi laterale ou arriere du
3lacard.
canalisation d'alimentation en eauJ
(tube de cuivre uniquement)
v j
Mesurer la Iongueur totale du tube de cuivre pour la canalisation
d'alimentation en eau.
31
