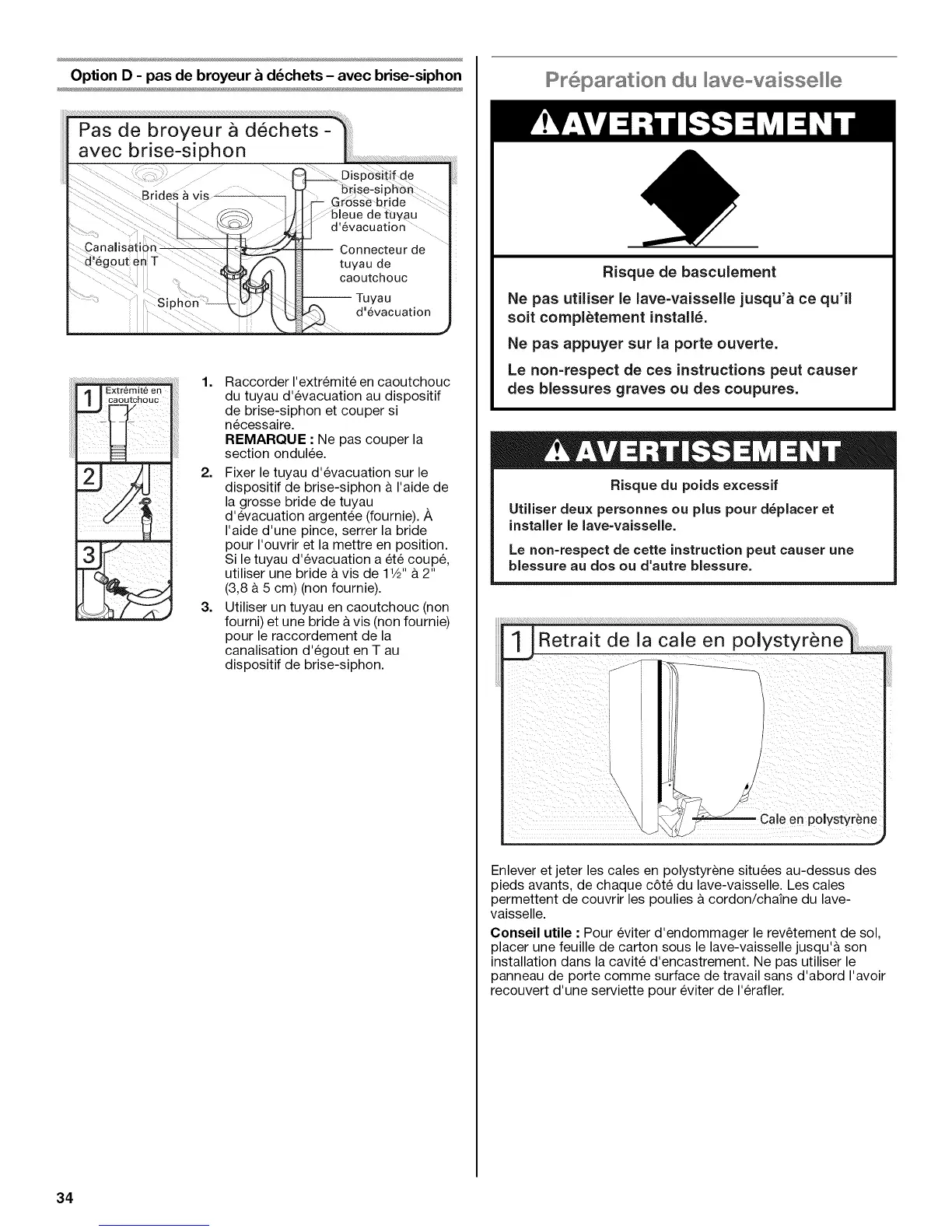

Option D - pas de broyeur & d_chets - avec brise-siphon
.........,-r- " v _ b_ise-siphb_
.... ........ aesa S--_ I I r-- Gr6Ssebrde
................................... ! I l bleuede fUy_u ......
............. 'evacuation .......
Canalisati#n Connecteur de
d'_gout en T tuyau de
outchouc
Sip Tuyau ..
_};8}};8_:s_ i__;_8¸__}s_x_____}_;s;;_;;_;:@¸¸¸3¸:¸¸¸¸};:_;
een I
1 ca0utch°uc i
1. Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation au dispositif
de brise-siphon et couper si
necessaire.
REMARQUE : Ne pas couper la
section ondulee.
2. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a et6 coupe,
utiliser une bride & vis de 11/2'' & 2"
(3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement de la
canalisation d'egout en T au
dispositif de brise-siphon.
P 6pa ation du aveovaisseHe
Risque de basculement
Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il
soit compl_tement installS.
Ne pas appuyer sur la porte ouverte.
Le non=respect de ces instructions peut causer
des blessures graves ou des coupures.
Risque du poids excessif
Utiliser deux personnes ou plus pour d_placer et
installer Je Jave=vaisseHe.
Le non=respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
Enlever et jeter les cales en polystyrene situees au-dessus des
pieds avants, de chaque c6te du lave-vaisselle. Les cales
permettent de couvrir les poulies a cordon/chaTne du lave-
vaisselle.
Conseil utile : Pour eviter d'endommager le rev_tement de sol,
placer une feuille de carton sous le lave-vaisselle jusqu'& son
installation dans la cavite d'encastrement. Ne pas utiliser le
panneau de porte comme surface de travail sans d'abord I'avoir
recouvert d'une serviette pour eviter de I'erafler.
34
