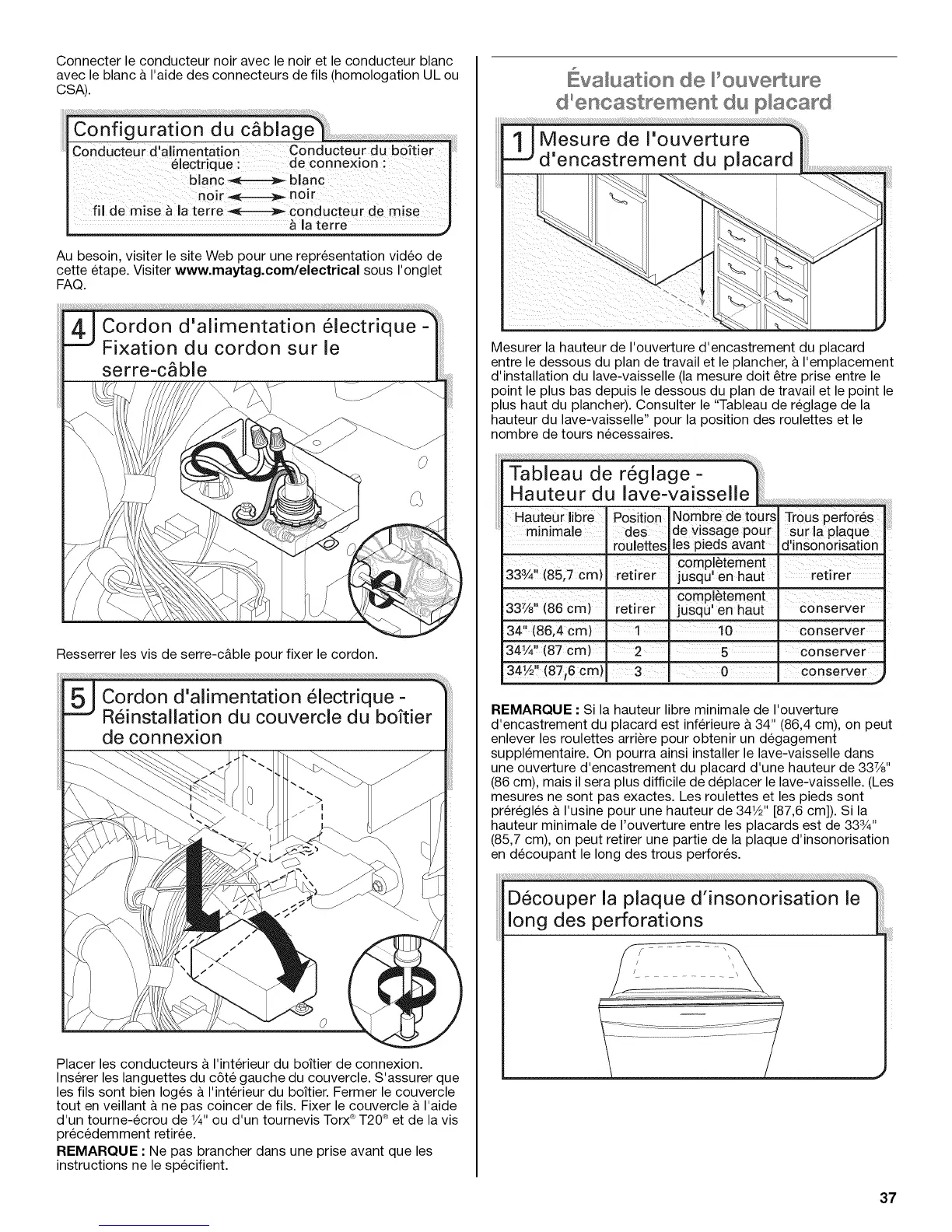

Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc a I'aide des connecteurs de ills (homologation UL ou
CSA).
a la terre
Au besoin, visiter le site Web pour une representation video de
cette etape. Visiter www.maytag.com/electrical sous I'onglet
FAQ.
J Cordon d'alimentation 61ectrique
Fixation du cordon sur le
serre-c_ble
Resserrer les vis de serre-c&ble pour fixer le cordon.
Placer les conducteurs a I'interieur du boitier de connexion.
Inserer les languettes du c6te gauche du couvercle. S'assurer que
les ills sont bien loges & I'interieur du boitier. Fermer le couvercle
tout en veillant & ne pas coincer de ills. Fixer le couvercle a I'aide
d'un tourne-ecrou de 1/4"ou d'un tournevis Torx®T20®et de la vis
prec6demment retiree.
REMARQUE : Ne pas brancher dans une prise avant que les
instructions ne le specifient.
Eva_uation de l_ouveAure
d°encastrement du p_acard
Mesurer la hauteur de I'ouverture d'encastrement du placard
entre le dessous du plan de travail et le plancher, & I'emplacement
d'installation du lave-vaisselle (la mesure dolt _tre prise entre le
point le plus bas depuis le dessous du plan de travail et le point le
plus haut du plancher). Consulter le "Tableau de reglage de la
hauteur du lave-vaisselle" pour la position des roulettes et le
nombre de tours necessaires.
Hauteur libre
minimale
I
333/4'!(85;7 cm) retirer
33%, (86 cm) retirer
34', (86,4 cm)
341/4'' (87 Cm) 2
341/2', (87i6 cm)
Position Nombre de tours Trous performs
des de vissage pour sur laplaque
roulettes les pieds avant d'insonorisation
completement '
jusqu' en haut retirer
completement
]usqu' en haut Conserver
. conserver
5 . conserver
REMARQUE : Si la hauteur libre minimale de I'ouverture
d'encastrement du placard est inferieure & 34" (86,4 cm), on peut
enlever les roulettes arriere pour obtenir un degagement
supplementaire. On pourra ainsi installer le lave-vaisselle dans
une ouverture d'encastrement du placard d'une hauteur de 33z/8''
(86 cm), mais il sera plus difficile de deplacer le lave-vaisselle. (Les
mesures ne sont pas exactes. Les roulettes et les pieds sont
prer6gl6s & I'usine pour une hauteur de 341/2"[87,6 cm]). Si la
hauteur minimale de I'ouverture entre les placards est de 333/4''
(85,7 cm), on peut retirer une partie de la plaque d'insonorisation
en decoupant le long des trous perfores.
D_couper la plaque d'insonorisation le
long des perforations [
37
