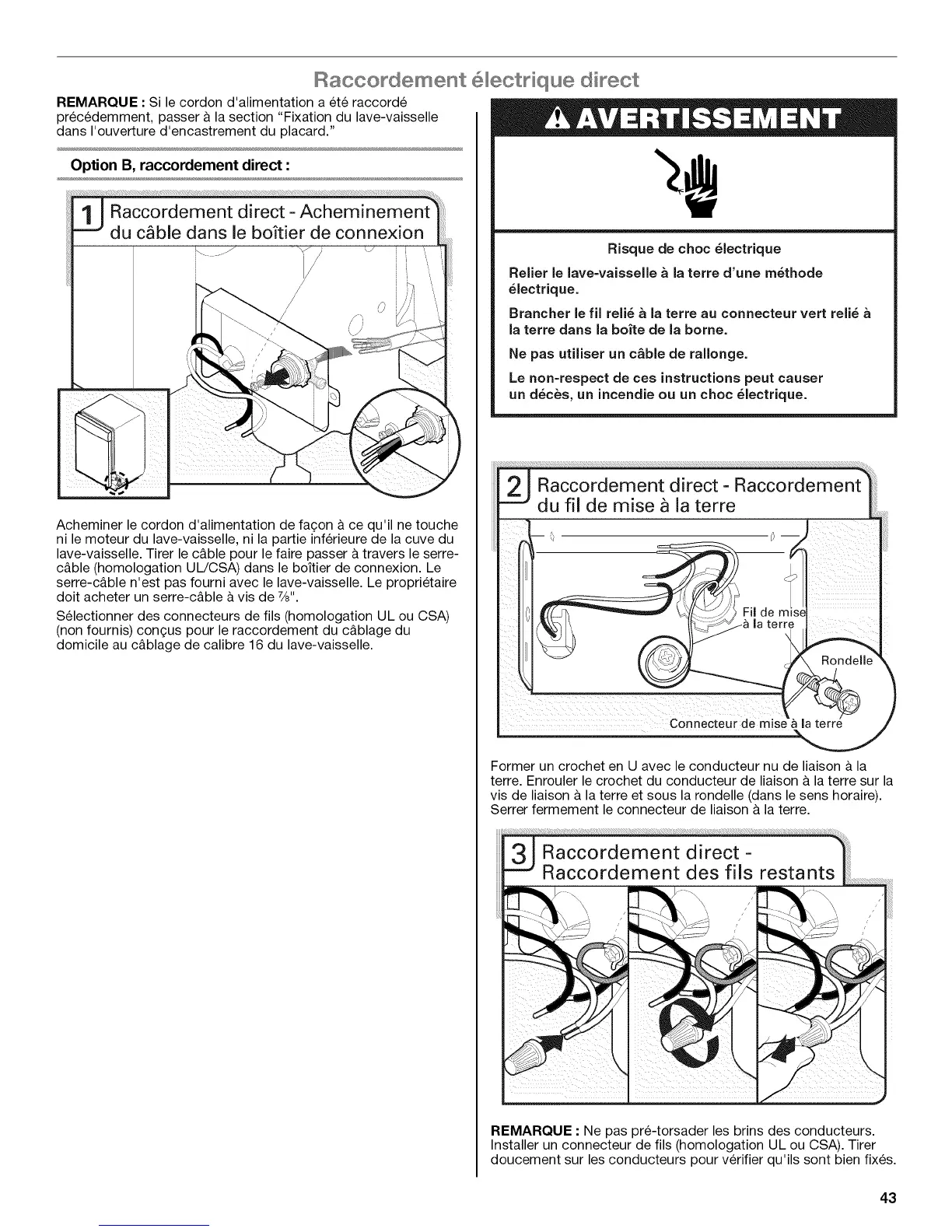

Racee deme t 6 eet [que direct
REMARQUE : Si le cordon d'alimentation a et6 raccorde
prec6demment, passer & la section "Fixation du lave-vaisselle
dans I'ouverture d'encastrement du placard."
Option B, raccordement direct :
Acheminer le cordon d'alimentation de fagon & ce qu'il ne touche
nile moteur du lave-vaisselle, ni la partie inferieure de la cuve du
lave-vaisselle. Tirer le c&ble pour le faire passer & travers le serre-
c&ble (homologation UL/CSA) dans le boitier de connexion. Le
serre-c&ble n'est pas fourni avec le lave-vaisselle. Le proprietaire
dolt acheter un serre-c&ble & vis de 7/8".
Selectionner des connecteurs de fils (homologation UL ou CSA)
(non fournis) con(_us pour le raccordement du c&blage du
domicile au c&blage de calibre 16 du lave-vaisselle.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher JefiJ reli_ a la terre au connecteur vert reli_
la terre darts la boite de la borne.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
21 iliii
---" du fil de mise a la terre L
la terre
Former un crochet en U avec le conducteur nu de liaison & la
terre. Enrouler le crochet du conducteur de liaison & la terre sur la
vis de liaison & la terre et sous la rondelle (dans le sens horaire).
Serrer fermement le connecteur de liaison & la terre.
REMARQUE : Ne pas pre-torsader les brins des conducteurs.
Installer un connecteur de ills (homologation UL ou CSA). Tirer
doucement sur les conducteurs pour verifier qu'ils sont bien fixes.
43
