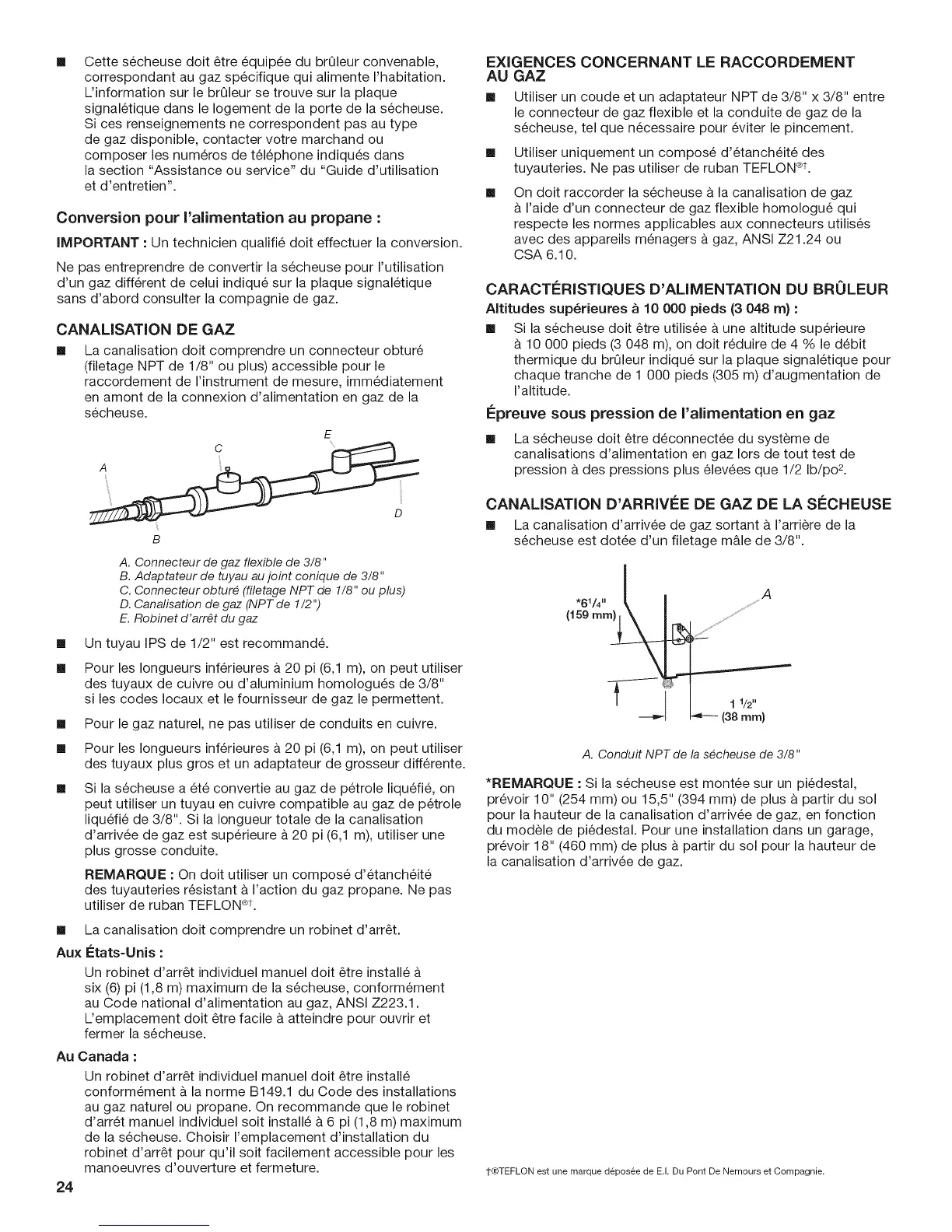

Cette s6cheuse doit 8tre 6quip6e du brQleur convenable,
correspondant au gaz sp6cifique qui alimente I'habitation.
L'information sur le brQleur se trouve sur la plaque
signal6tique dans le Iogement de la porte de la s6cheuse.
Si ces renseignements ne correspondent pas au type
de gaz disponible, contacter votre marchand ou
composer les num@os de t616phone indiqu6s darts
la section "Assistance ou service" du "Guide d'utilisation
et d'entretien".
Conversion pour I'alimentation au propane :
IMPORTANT : Un technicien qualifi6 doit effectuer la conversion.
Ne pas entreprendre de convertir la s6cheuse pour I'utilisation
d'un gaz diff@ent de celui indiqu6 sur la plaque signal6tique
sans d'abord consulter la compagnie de gaz.
CANALiSATION DE GAZ
[] La canalisation dolt comprendre un connecteur obtur6
(filetage NPT de 1/8" ou plus) accessible pour le
raccordement de I'instrument de mesure, imm6diatement
en amont de la connexion d'alimentation en gaz de la
s6cheuse.
[]
[]
[]
[]
[]
E
B
A. Connecteur de gaz flexible de 3/8"
B. Adaptateur de tuyau au joint conique de 3/8"
C. Connecteur obture (filetage NPT de 1/8" ou plus)
D. Canalisation de gaz (NPTde 1/2")
E. Robinet d'arr#t du gaz
Un tuyau IPS de 1/2" est recommand&
Pour les Iongueurs inf@ieures & 20 pi (6,1 m), on peut utiliser
des tuyaux de cuivre ou d'aluminium homologu6s de 3/8"
si les codes Iocaux et le fournisseur de gaz le permettent.
Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
Pour les Iongueurs inf@ieures & 20 pi (6,1 m), on peut utiliser
des tuyaux plus gros et un adaptateur de grosseur diff@ente.
Si la s6cheuse a 6t6 convertie au gaz de p6trole liqu6fi6, on
peut utiliser un tuyau en cuivre compatible au gaz de p6trole
liqu6fi6 de 3/8". Si la Iongueur totale de la canalisation
d'arriv6e de gaz est sup@ieure & 20 pi (6,1 m), utiliser une
plus grosse conduite.
REMARQUE : On doit utiliser un compos6 d'6tanch6it6
des tuyauteries r6sistant & I'action du gaz propane. Ne pas
utiliser de ruban TEFLON cR>t.
[] La canalisation doit comprendre un robinet d'arr_t.
Aux letats-Unis :
Un robinet d'arr_t individuel manuel doit _tre install6 &
six (6) pi (1,8 m) maximum de la s6cheuse, conform6ment
au Code national d'alimentation au gaz, ANSi Z223.1.
[_'emplacement doit _tre facile & atteindre pour ouvrir et
fermer la s6cheuse.
Au Canada :
Un robinet d'arr_t individuel manuel doit 8tre install6
conform6ment & la norme B149.1 du Code des installations
au gaz naturel ou propane. On recommande que le robinet
d'arr6t manuel individuel soit install6 & 6 pi (1,8 m) maximum
de la s6cheuse. Choisir I'emplacement d'installation du
robinet d'arr_t pour qu'il soit facilement accessible pour les
manoeuvres d'ouverture et fermeture.
24
EXIGENCES CONCERNANT LE RACCORDEMENT
AU GAZ
[] Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre
le connecteur de gaz flexible et la conduite de gaz de la
s6cheuse, tel que n6cessaire pour 6viter le pincement.
[] Utiliser uniquement un compos6 d'6tanch6it6 des
tuyauteries. Ne pas utiliser de ruban TEFLON _'*_t.
[]
On doit raccorder la s6cheuse & la canalisation de gaz
& I'aide d'un connecteur de gaz flexible homologu6 qui
respecte les normes applicables aux connecteurs utilis6s
avec des appareils m6nagers & gaz, ANSi Z21.24 ou
CSA 6.10.
CARACTi_RISTIQUES D'AUMENTATION DU BROLEUR
Altitudes sup6rieures _ 10 000 pieds (3 048 m) :
[] Si la s6cheuse dolt 8tre utilis6e a une altitude sup@ieure
& 10 000 pieds (3 048 m), on dolt r6duire de 4 % le d6bit
thermique du brQleur indiqu6 sur la plaque signal6tique pour
chaque tranche de 1 000 pieds (305 m) d'augmentation de
I'altitude.
f=preuve sous pression de I'alimentation en gaz
[] La s6cheuse doit _tre d6connect6e du systeme de
canalisations d'alimentation en gaz lots de tout test de
pression & des pressions plus 61ev6es que 1/2 Ib/po 2.
CANALISATION D'ARRIVEE DE GAZ DE LA SECHEUSE
[] La canalisation d'arriv6e de gaz sortant a I'arriere de la
s6cheuse est dot6e d'un filetage m&le de 3/8".
A
"61/4"
(159 rnrn)
1 1/2"
(38 turn)
A. Conduit NPT de la secheuse de 3/8"
*REMARQUE : Si la s6cheuse est mont6e sur un pi6destal,
pr6voir 10" (254 ram) ou 15,5" (394 ram) de plus & partir du sol
pour la hauteur de la canalisation d'arriv6e de gaz, en fonction
du modele de pi6destal. Pour une installation dans un garage,
pr6voir 18" (460 ram) de plus & partir du sol pour la hauteur de
la canalisation d'arriv6e de gaz.
1®TEFLON est une marque depos6e de E.I. Du Pont De Nemours et Compagnie.
