PASO 2: Preparación del sistema de ventilación
28
Accesorios estándar
NOTA: Si el ducto existente es redondo, debe utilizar un adaptador de rectangular a redondo, con un ducto de
extensiónrectangularde3"(76 mm)instaladoentreelconjuntodelreguladordetiro yeladaptadorpara
evitarquesepegue elreguladordetirodelescape.
Longitud del ducto
La longitud total del sistema de ductos, incluyendo el ducto recto, los codos, los cambios de secciones y las
tapas de la pared o del techo, no debe exceder el equivalente a 140 pies (42.7 m).
Para obtener el mejor rendimiento, no use más de tres codos de 90 grados, y mantenga la longitud lo más corta
posible.

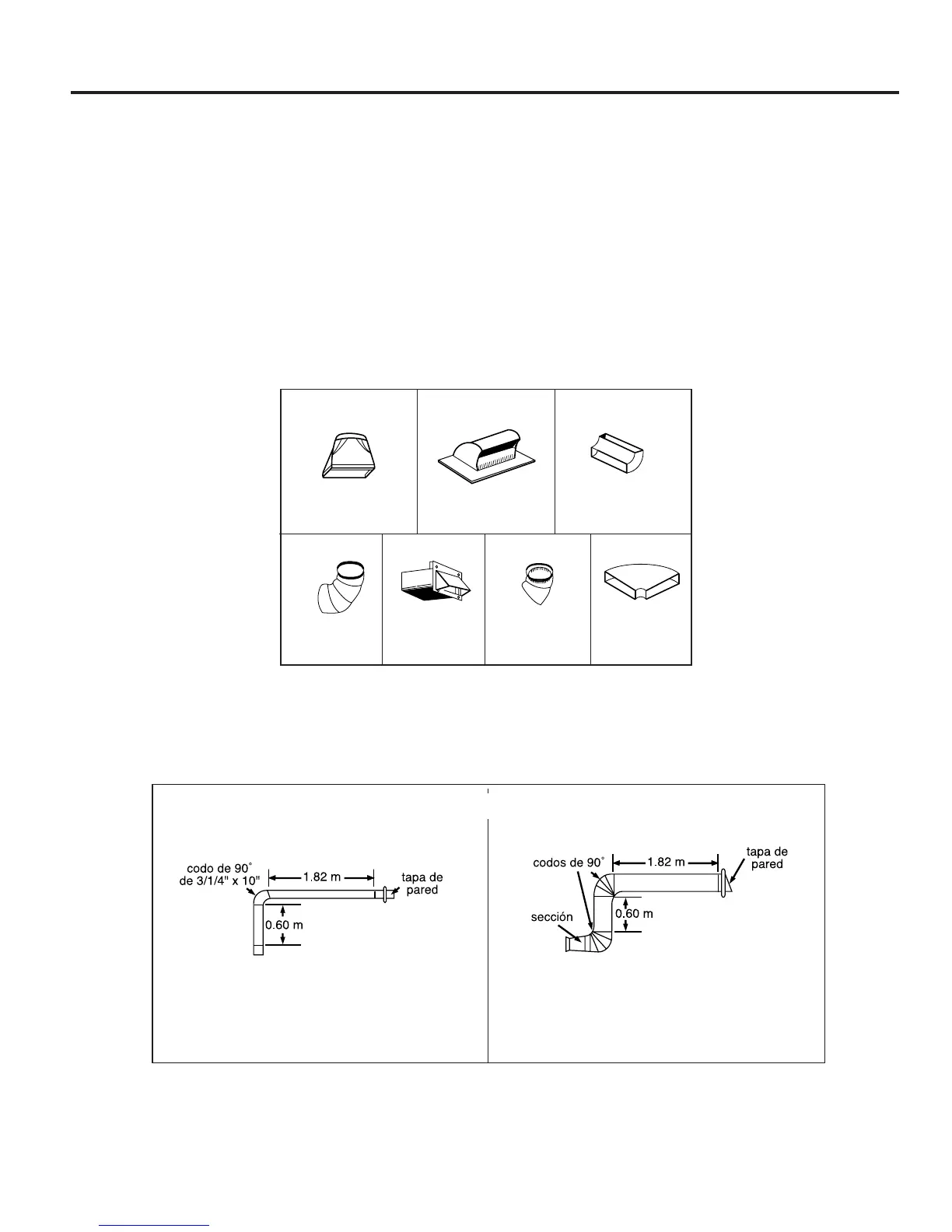

A continuación se encuentran los accesorios estándar y su longitud equivalente en pies.
Para calcular la longitud equivalente de cada pieza de ducto que se use, vea los
ejemplos que aparecen a continuación.
Figura 9
Para SISTEMAS de 3 1/4" (8.2cm) x 10"
(25.4 cm)
1 codo de 90˚ de 3 1/4
"
(8.3 cm) x
10
"
(25.4 cm) = 25 pies (7.6 m)
1 tapa de pared = 40 pies (12 m)
Un ducto recto de 8 pies (2.4 m)
= 8 pies (2.4 m)
LONGITUD TOTAL = 73 pies (22 m)
1cambiodesección = 5 pies (1.5 m)
2 codos de 90˚ = 20 pies (6 m)
1 tapa de pared = 40 pies (12 m)
8 pies (2.4 m) rectos = 8 pies (2.4 m)
LONGITUD TOTAL = 73pies (22m)
Para los SISTEMAS REDONDOS de 6"
3 1/4
"
x 10
"
to 6"=5ft.
90˚elbow
=10ft.
45˚elbow
=5ft.
3 1/4
"
x 10
"
wall cap
=40ft.
3 1/4
"
x 10
"
flat elbow
=10ft.
3 1/4
"
x 10
"
roof
cap=24ft.
3 1/4
"
x 10
"
90˚
elbow=25ft.
1 2 3
4 5 6 7
Ejemplos
