ÉTAPE 2 : Préparer l
’
évacuation
46
Matériel standard
REMARQUE : Si le conduit existant est rond, il faut utiliser un adaptateur rectangle-rond avec la rallonge de
conduit carrée de 3 po (76 mm) posée entre le clapet de refoulement et l’adaptateur pour
empêcher que le clapet ne se bloque.
Longueur de conduit
La longueur totale des conduits, c’est-à-dire conduits droits, coudes, transitions et capuchons de mur ou de toit
compris, ne doit pas dépasser l’équivalent de 140 pieds (42,7 m).
Pour une évacuation optimum, ne pas utiliser plus de 3 coudes à 90 degrés et faire en sorte que le conduit soit le
plus court possible.

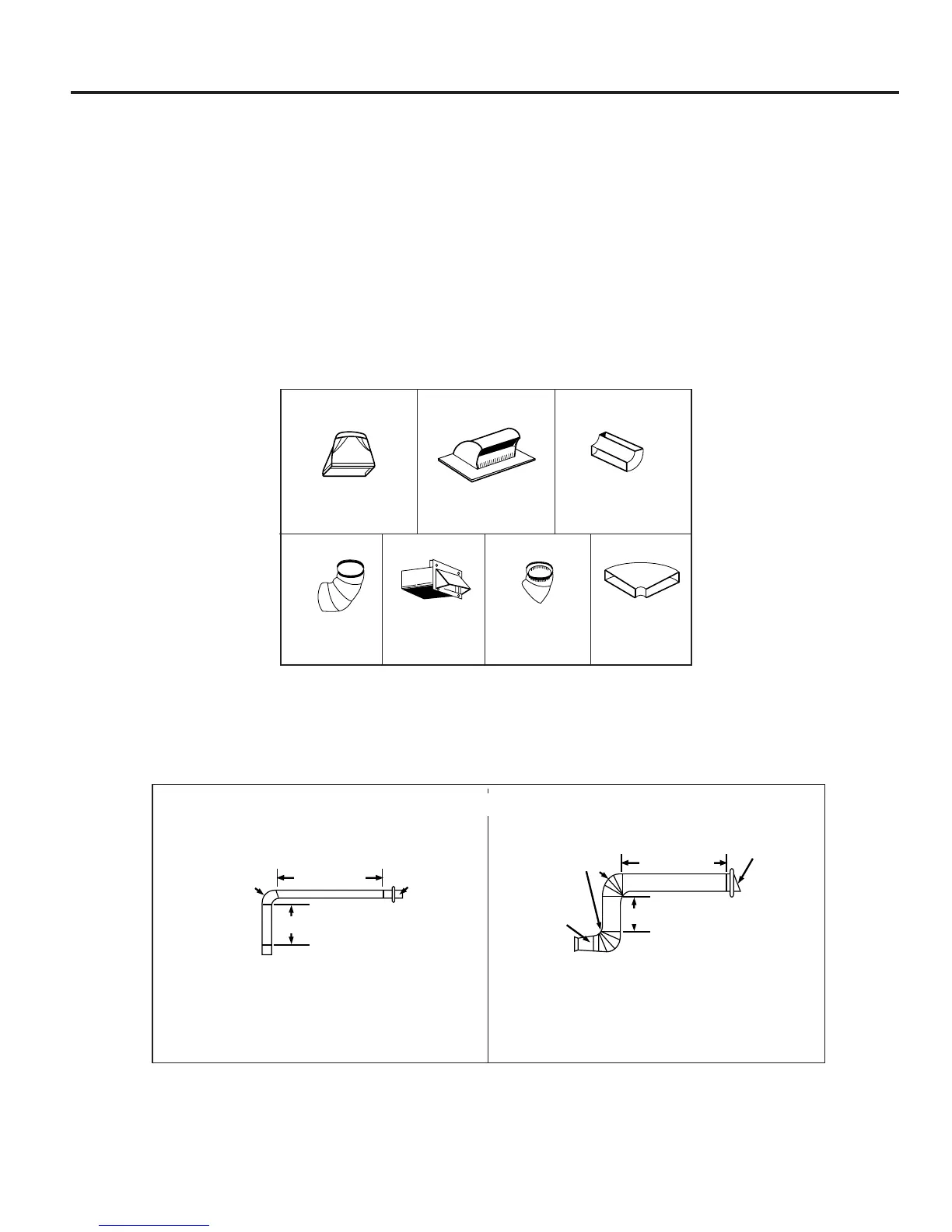

Voici le matériel standard et la longueur de conduit équivalente.
Figure 9
Pour les CONDUITS de 3 1/4 x 10 po
(8,2 x 25,4 cm)
1 coude de 3 1/4 x 10 pi
(8,2 x 25,4 cm) = 25 pi (7,6 m)
1 capuchon de mur = 40 pi (12 m)
conduit droit de 8 pi (2,4 m) = 8 pi (2,4 m)
LONGUEUR TOTALE = 73 pi (22 m)
1 transition = 5 pi (1,5 m)
2 coudes de 90˚ = 20pi (6 m)
1 capuchon de mur = 40pi (12 m)
conduit droit de 8 pi (2,4 m) = 8 pi (2,4 m)
LONGUEUR TOTALE = 73pi (22 m)
3 1/4
"
x 10
"
to 6"=5ft.
90˚elbow
=10ft.
45˚elbow
=5ft.
3 1/4
"
x 10
"
wall cap
=40ft.
3 1/4
"
x 10
"
flat elbow
=10ft.
3 1/4
"
x 10
"
roof
cap=24ft.
3 1/4
"
x 10
"
90˚
elbow=25ft.
1 2 3
4 5 6 7
Examples
Pour calculer l’équivalence de longueur de chaque élément de conduit utilisé, voir
les exemples ci-dessous.
Pour les CONDUITS RONDS de 6 po
(15,2 cm)
6 pi(1.82 cm)
capuchon
de mur
6 pi (1.82 cm)
2 pi (60 cm)
2 pi (60 cm)
coude à 90˚ de
3 1/4x10 po
(82 x 254 mm)
transition
coudes de 90˚
capuchon
de mur
