ÉTAPE 4 :
Préparer le mur et l
’
armoire supérieure
50
Pour éviter les risques de blessures et d’électrocution, voire de décès :
Prendre note de l’emplacement des câbles et des prises de courant avant de percer
les trous.
Localiser et couper du secteur tout circuit électrique pouvant être affecté lors de la
pose du four.
Pour éviter les risques de blessures, d’électrocution ou de décès, couvrir le rebord du
trou du cordon d’alimentation de la traversée pour serre-câble.
Percer les trous dans le mur et l’armoire
supérieure.
1. Trouver les points A, B, C et D de la plaque de montage et
percer un trou de 3/16 po (5 mm) en tout point qui donne sur
un montant mural. Percer un trou de 3/4 po (19 mm) en tout
point qui se trouve dans le vide entre les montants.
2. Percer un trou de 3/8 po (10 mm) aux points J, et K du
gabarit de l’armoire supérieure.
REMARQUE : Si le bas de l’armoire supérieure forme un
encastrement de 3/4 po (19 mm) ou plus, il
faudra deux morceaux de bois de remplissage
de 2 x 2 po (51 x 51 mm) pour assurer un
support complémentaire aux boulons. Voir la
figure25.
Marquer le centre de chaque morceau de bois
etpercerd’un trou de 3/8(10 mm)de diamètre en
ce point.
Aligner les morceaux de bois de remplissage
sur les deux ouvertures du dessus du four et
les fixer en place à l’aide de ruban adhésif. Voir
la figure 26.
3. Couper ou percer un trou de 2 po (51 mm) de diamètre dans
la zone marquée d’un M, pour le cordon d’alimentation, sur le
gabarit de l’armoire supérieure. Si l’armoire supérieure est en
métal, il faudra couvrir les rebords du trou avec la traversée
pour serre-câble (fournie) afin d’éviter que le cordon ne se
trouve endommagé par le rebord métallique.
4. Découper les trous d’évacuation (à l’aide de la scie sauteuse) :
Évacuation par le toit : découper la partie ombrée marquée
d’un L sur le gabarit de l’armoire supérieure.
Ventilación por la pared: Adhiera con cinta la plantilla de la
pared posterior a la pared posterior, alineándola con los
orificios taladrados previamente para los orificios A y B de la
placa. Corte el área oscurecida marcada con F en la
PLANTILLA DE LA PARED POSTERIOR.
Évacuation dans la pièce : passer à l’ÉTAPE 5, POSER LA
PLAQUE DE MONTAGE, page 51.
5. Terminer l’évacuation désirée. Utiliser du mastic pour calfater
le pourtour du capuchon sur le mur ou le toit.

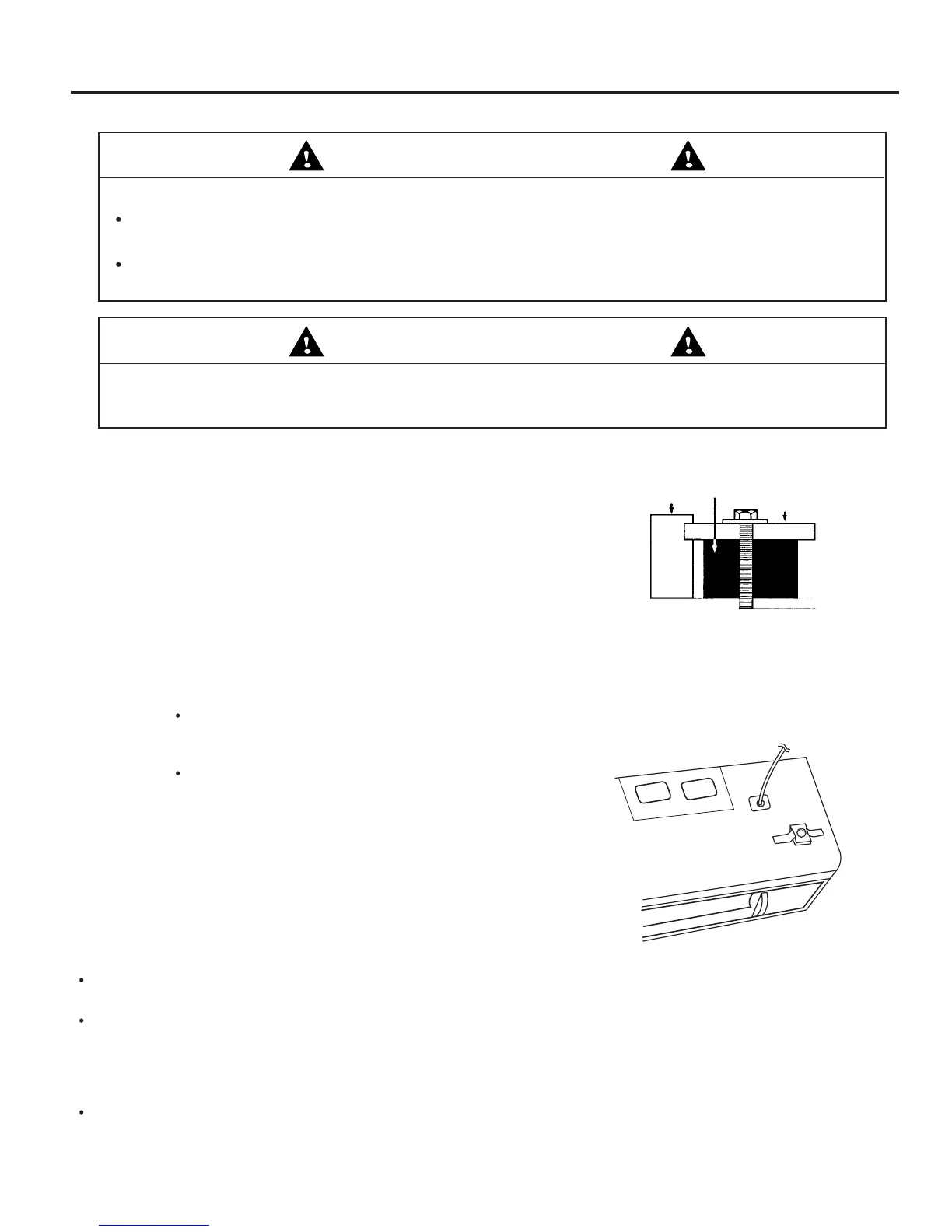

Figure 25
Figure 26
avant de l’armoire
tablette inférieure
de l’armoire
bois de
remplissage
bois de
remplissage
A V E R T I S S E M E N T
A V E R T I S S E M E N T
