ÉTAPE 5 : Poser la plaque de montage
52
Évacuation par le mur
• Ouvrir la découpe de la boîte pour le conduit mural arrière.
- Plaque de montage d’une pièce :
À l’aide d’un crayon à papier, faire des points dans les fentes F et
G ainsi que dans les trous H et I. Retirer la plaque de montage et
tracer des traits entre les points. Ceci donne l’emplacement et la
taille de la découpe de la boîte pour le mur arrière (figure 29).
- Plaque de montage en 3 pièces :
Utilice la plantilla de la pared para determinar la ubicación y
dimensiones del recorte de la caja para el ducto de la pared
trasera.
• Fixer le raccord d’évacuation à la plaque de montage arrière
(plaque arrière) en le faisant coulisser entre les guides au haut et
au centre de la plaque du côté mur de celle-ci. Pousser fermement
jusqu’à ce qu’il aille au-delà des pattes de verrouillage supérieures
et qu’il soit inséré dans les pattes de verrouillage inférieures. Veiller
à s’assurer que la charnière du clapet soit en place de façon à ce
qu’elle soit au haut du clapet et que celui-ci pivote librement.
• Guider soigneusement le raccord d’évacuation fixé à la plaque de
montage dans le conduit d’évacuation dans le mur avant d’utiliser
les vis pour fixer la plaque au mur. Ceci assure un bon alignement
avant la pose finale.
• Retourner à l’étape 5, partie 3 pour continuer. Une fois la pose de la
plaque de montage terminée, revérifier que le clapet de
refoulement arrière pivote librement afin de s’assurer qu’il
fonctionne correctement

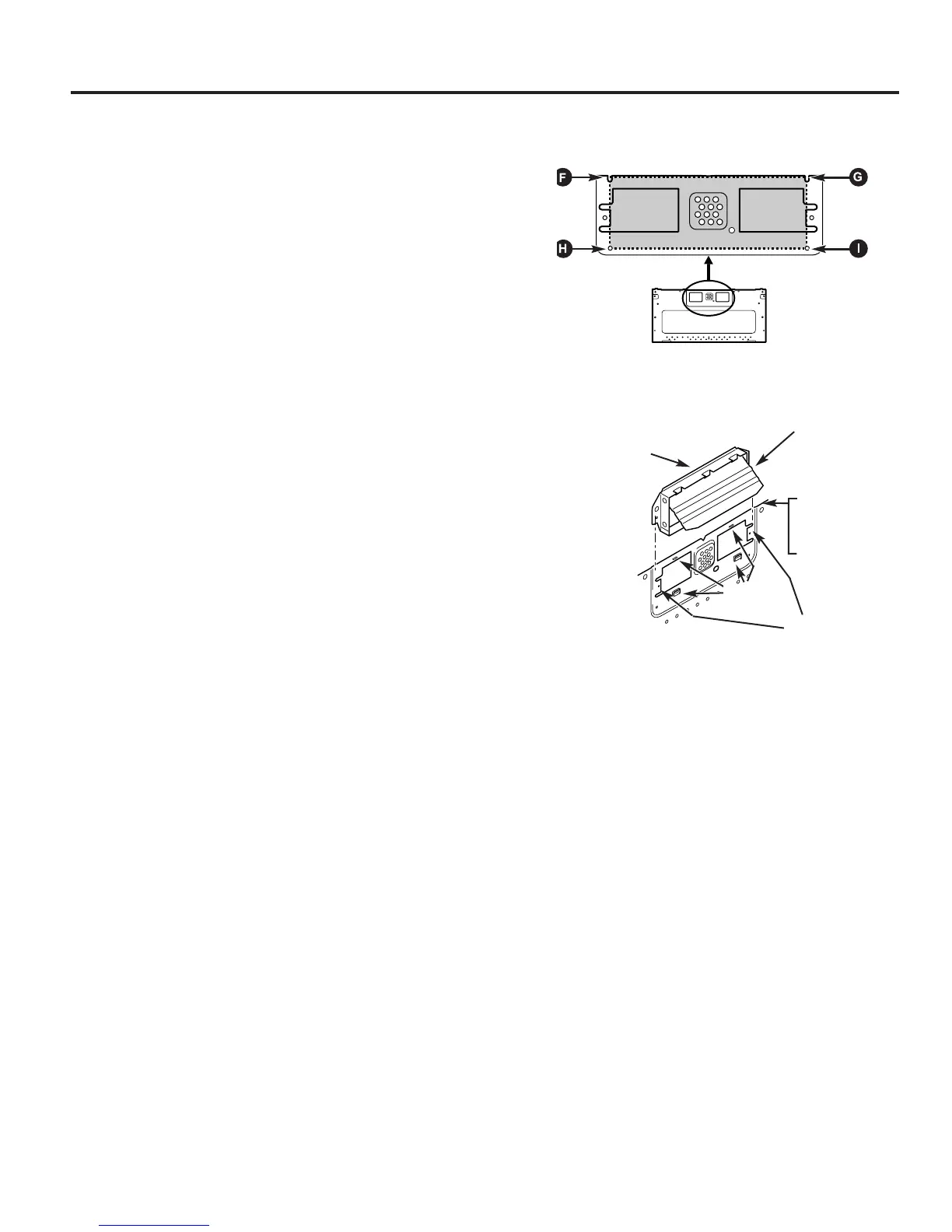

Figure 30
Figure 29
Clapet de
refoulement (côté
charnière vers le
Plaque arrière
(plaque de 3 pièces)
Plaque de montage
(plaque d’une pièce)
Glisser le raccord
d’évacuation
dans les guides
du panneau
arrière.
Pattes de
verrouillage
Guides
Raccord
d’évacuation
