26

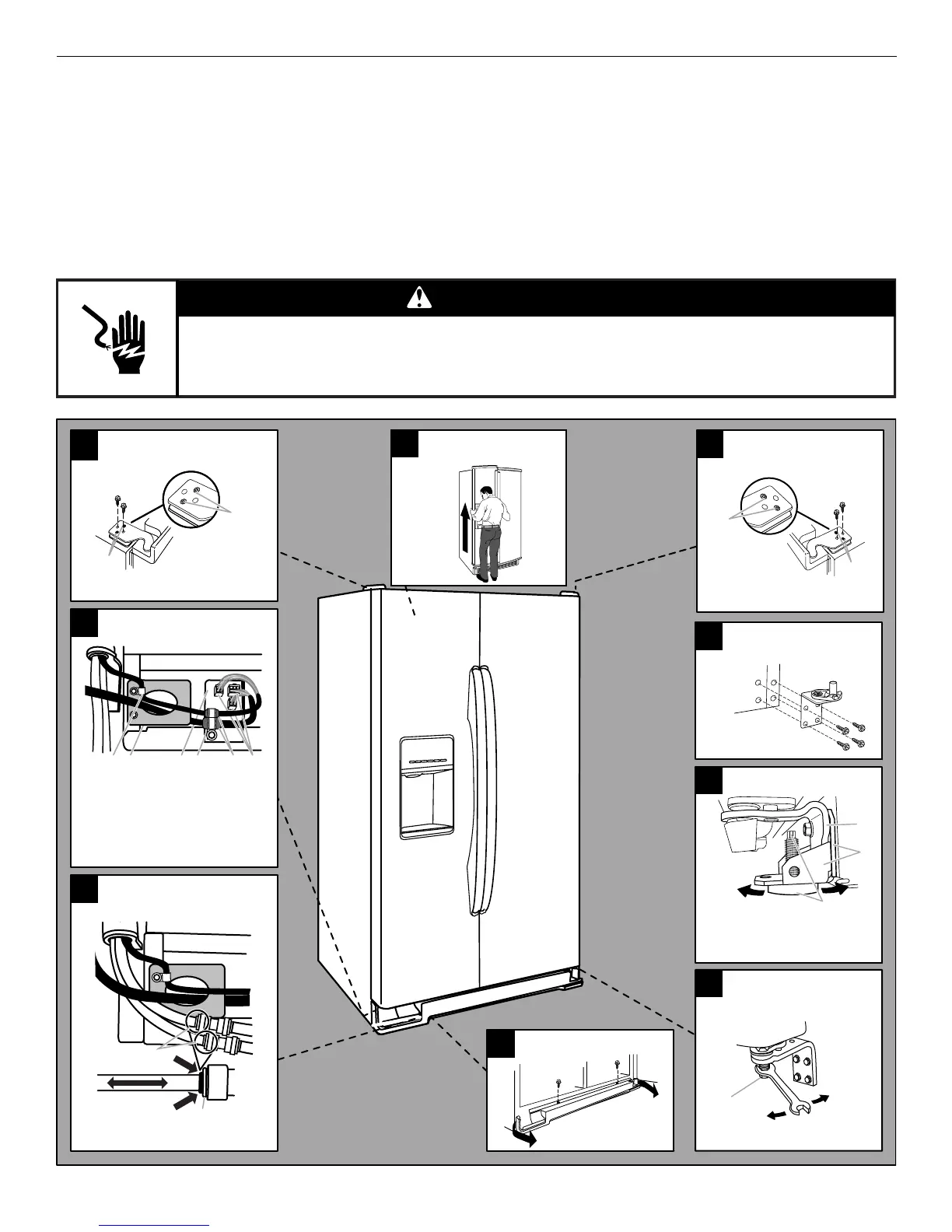

Remoción, nivelación y alineamiento de las puertas
Reúna las herramientas y piezas necesarias y lea todas las instrucciones antes de comenzar la instalación. Guarde estas instrucciones
para referencia futura.
NOTA: Antes de introducir el producto a su hogar, mida el espacio de la entrada de su casa para decidir si es necesario quitar las
puertas del refrigerador y del congelador. Si es necesario quitar las puertas, vea las instrucciones abajo.
IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado) o apague el enfriamiento. Desenchufe el refrigerador
o desconecte el suministro de energía. Quite todos los alimentos, el depósito de hielo (en algunos modelos), y cualquier recipiente
ajustable o de uso general de las puertas.
HERRAMIENTAS NECESARIAS:
Nivel de burbuja
, destornillador Phillips, llave hexagonal de
³⁄₁₆"
, llave de cubo de cabeza hexagonal de
¹⁄₄"
, llaves de boca de
¹⁄₄"
y
⁵⁄₁₆"
o
una llave ajustable,
llave estrella o llave de cubo de cabeza hexagonal de ³⁄₈"
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de sacar las puertas.
No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.
1
Las puertas deben
abrirse a 90˚
Rejilla de la base
Bisagras inferiores
(izquierda y derecha)
7
5
Cómo quitar
la puerta
4
Bisagra superior
izquierda
A. No quite los tornillos.
A
A
A
6
A. No quite los tornillos.
Bisagra superior
derecha
Nivelación
8
A. Bisagra inferior
B. Soporte nivelador
C. Pata niveladora
Alineación de las
puertas
(bisagra
inferior derecha)
9
A. Tornillo de alineamiento
A
A
Bajar
Levantar
A
A
Levantar Bajar
A
B
C
2
A. Cara del encaje
3
A. Abrazadera en P
B. Placa para cables
C. Alojamiento eléctrico
D. Sujetador de cableado
E. Aros de refuerzo
F. Enchufes de cableado
Conexión de la tubería
del despachador de agua
Conexión del cableado
A
A
DCBA FE
