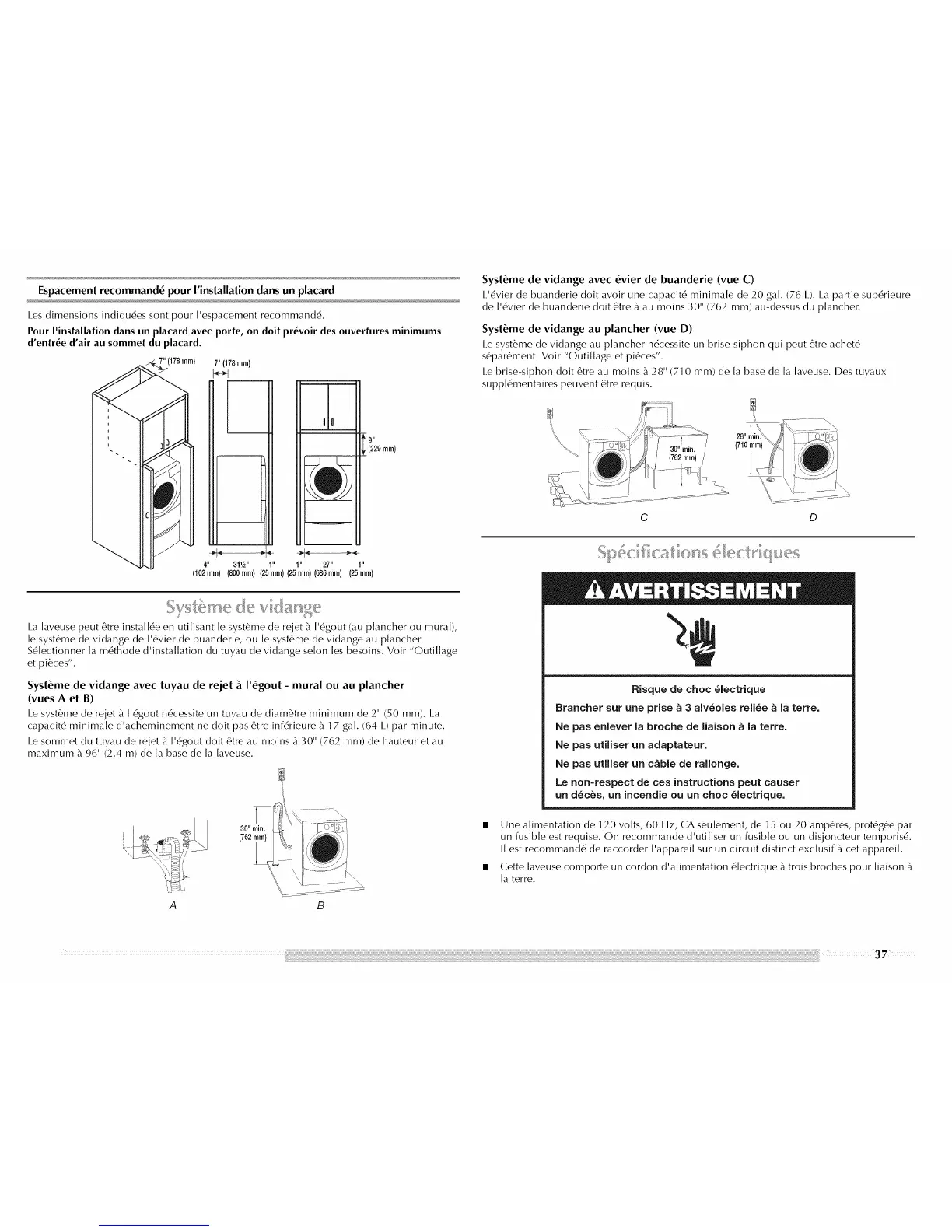

Espacement recommand_ pour I'installation dans un placard
I.es dimensions indiqu6es sont pour I'espacement recommand6.
Pour I'installation dans un placard avec porte, on dolt pr_voir des ouvertures minimums
d'entr_e d'air au sommet du placard.
Ug
r (229 ram}
_=:=========_
1" 27"4" 31Y2" 1" 1"
(102ram} (800ram}(25ram}(25ram}(686ram} (25ram}
l a laveuse peut @re install6e en utilisant le syst_me de rejet _ 1'6gout (au plancher ou mural),
le syst6me de vidange de 1'6vier de buanderie, ou le syst_me de vidange au plancher.
S6lectionner la m6thode d'installation du tuyau de vidange selon les besoins. Voir "Outillage
et pi6ces'.
Syst_me de vidange avec tuyau de rejet _. I'_gout - mural ou au plancher
(vues A et B)
I.e syst&me de rejet _ l'6gout n6cessite un tuyau de diam&tre minimum de 2" (50 mm). I.a
capacit6 minima[e d'acheminement ne dolt pas @re inf6rieure _ 1 7 gal. (64 I.) par minute.
I.e sommet du tuyau de rejet _ ['6gout dolt @re au moins _ 30" (762 mm) de hauteur et au
maximum _ 96" (2,4 m) de [a base de [a [aveuse.
30" rnin,
(762ram}
A B
Syst_me de vidange avec _vier de buanderie (vue C)
I.'6vier de buanderie dolt avoir une capacit6 minimale de 20 gal. (76 I.). I.a partie sup6rieure
de ['6vier de buanderie dolt 6tre _ au moins 30" (762 mm) au-dessus du p[ancher.
Syst_me de vidange au plancher (vue D)
I.e syst6me de vidange au plancher n6cessite un brise-siphon qui peut @re achet6
s6par6ment. Voir "Outi[[age et pi6ces".
I.e brise-siphon dolt @re au moins _ 28" (710 mm) de [a base de [a [aveuse. Des tuyaux
supp[6mentaires peuvent @re requis.
C D
Risque de choc _lectrique
Brancher sur une prise a 3 aiv_oies reii6e 8 la terre.
Ne pas eniever la broche de liaison _ la terre.
Ne pas utiiiser un adaptateur.
Ne pas utiiiser un c_bie de raiionge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 amp6res, prot6g6e par
un fusible est requise. On recommande d'utiliser un fusible ou un disjoncteur temporis6.
II est recommand6 de raccorder I'appareil sur un circuit distinct exclusif _ cet appareil.
Cette laveuse comporte un cordon d'alimentation 6lectrique _ trois broches pour liaison
[a terre.
