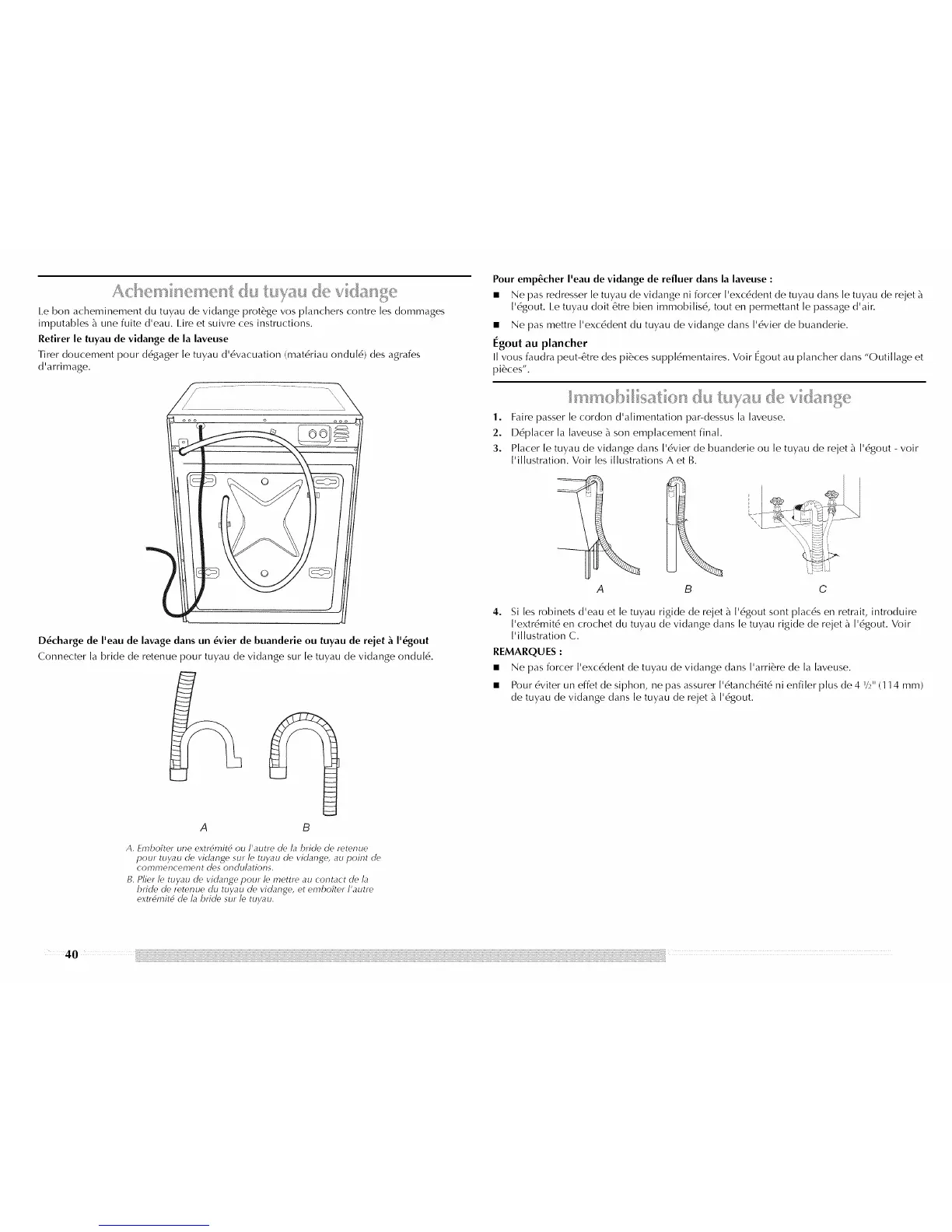

I.ebonacheminementdutuyaudevidangeprot6gevosplancherscontrelesdommages
imputables_unefuited'eau.I_ireetsuivrecesinstructions.
Retirer le tuyau de vidange de la laveuse
Tirer doucernent pour d6gager le tuyau d'6vacuation (rnat6riau ondul6) des agrafes
d'arrimage.
Pour emp_cher I'eau de vidange de refluer dans la laveuse :
• Ne pas redresser le tuyau de vidange ni forcer I'exc6dent de tuyau dans le tuyau de rejet
1'6gout. I.e tuyau doit 6tre bien immobilis6, tout en permettant le passage d'air.
• Ne pas mettre I'exc6dent du tuyau de vidange dans l'6vier de buanderie.
I_gout au plancher
II vous faudra peut-6tre des pi_ces suppl6rnentaires. Voir Egout au plancher dans "Outillage et
pi6ces".
1. Faire passer [e cordon d'a[imentation par-dessus [a [aveuse.
2. D6p[acer [a [aveuse _ son emplacement final
3. Placer [e tuyau de vidange dans ['6vier de buanderie ou [e tuyau de rejet _ ['6gout - voir
['illustration. Voir [es illustrations A et B.
D_charge de I'eau de lavage dans un _vier de buanderie ou tuyau de rejet _ I'_gout
Connecter la bride de retenue pour tuyau de vidange sur le tuyau de vidange ondul6.
A B
A. _mboFter une extrdmitd ou I'autre de la bride de retenue
pour tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.
B. Plier le tuyau de vidange pour le mettre au contact de la
bride de retenue du tuyau de vidan_e, et emboFter I'autre
extrdmitd de la bride sur le tuyau.
A B C
4. Si les robinets d'eau et le tuyau rigide de rejet _ l'6gout sont plac6s en retrait, introduire
I'extr6mit6 en crochet du tuyau de vidange dans le tuyau rigide de rejet _ 1'6gout. Voir
I'illustration C.
REMARQUES :
• Ne pas forcer I'excddent de tuyau de vidange dans I'arri6re de la laveuse.
• Pour6viteruneffetdesiphon, nepasassurerl'6tanch6it6nienfilerplusde4V2'(114mm)
de tuyau de vidange dans [e tuyau de rejet _ ['6gout.
40
