3
DEU
• 7,5 cm (3“) Mitteltöner
• 60 Watt/RMS, 120 Watt/MAX
• Impedanz 4 Ohm
• Frequenzbereich 400 - 5000 Hz
• Aluminium-Abdeckgitter
• 6dB Bandpass Kabel-Frequenzweiche
• Einbauöffnung 73 mm
• Einbautiefe 41 mm

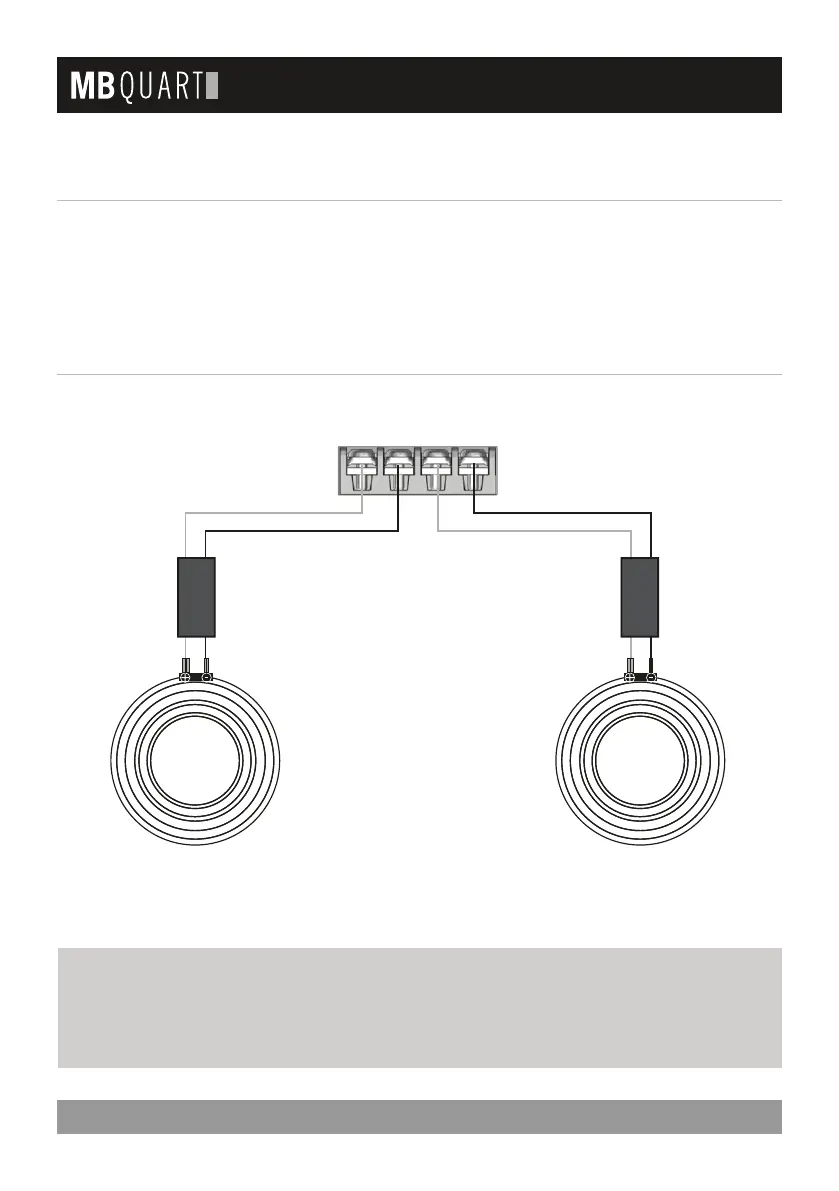

ANSCHLUSSDIAGRAMM QS75
TECHNISCHE DATEN QS75
Mitteltöner
Kabel-
weiche
Kabel-
weiche
Verstärkeranschlüsse
WICHTIG:
Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
Die Lautsprecher müssen unbedingt mit der beiliegenden Kabelweiche betrieben werden. Falls Sie die
Lautsprecher aktiv mit einem Verstärker ansteuern, beachten Sie die empfohlenen Frequenzwerte zur
Einstellung der Filter von 500-600 Hz, 12 dB beim Hochpass und 3000 Hz, 12 dB beim Tiefpass.
+ L – + R –
R
+
+
–
+
Mitteltöner
L
–
+
–
–
