QUART S
4
–
+
–
–
+
+
GER

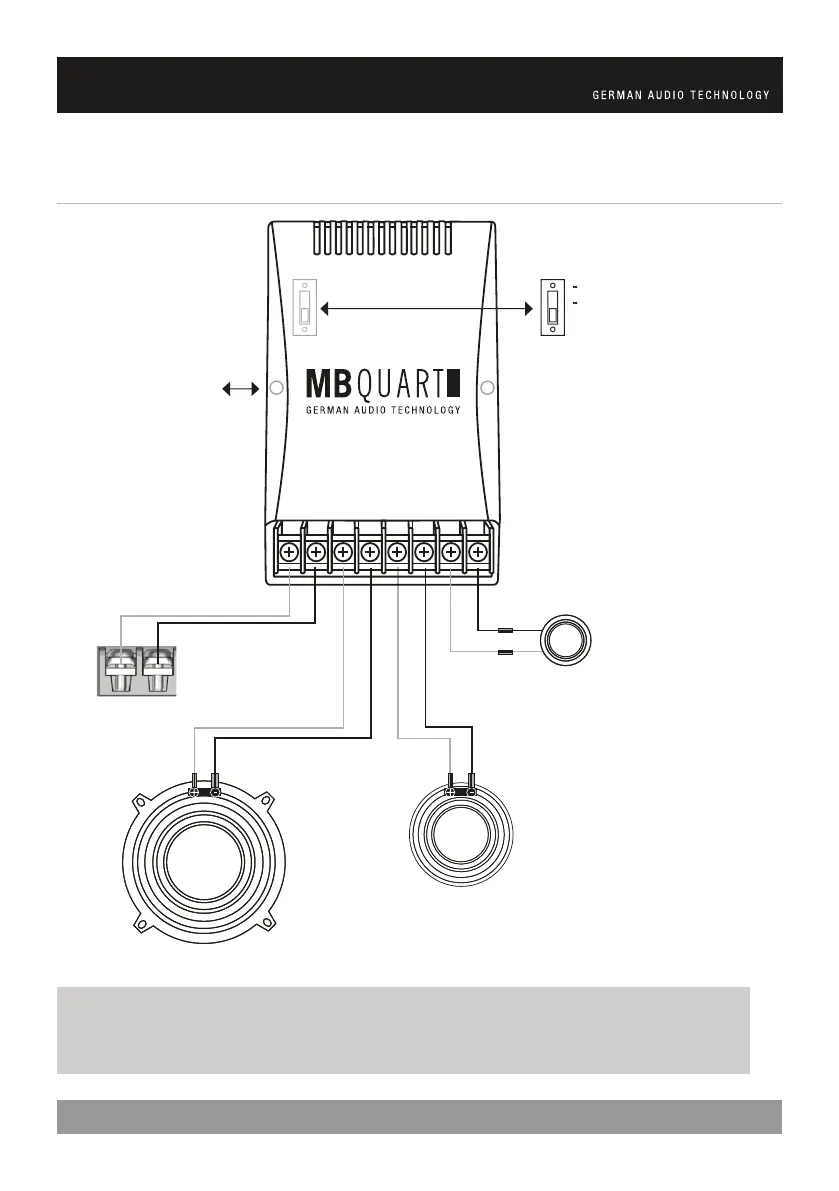

ANSCHLUSSDIAGRAMM QSW3 MIT QS75
2 x für R & L
IN+ W+ M+ T+IN– W– M– T–
+
–
Verstärkeranschluss
Hochtonpegelschalter
befindet sich unter der Abdeckung
der Frequenzweiche
- 6dB Abschwächung
- 3dB Abschwächung
0dB keine Abschwächung
Tiefmitteltöner
Mitteltöner
QS75
Hochtöner
WICHTIG:
Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
Mittel- und Hochtöner müssen hierbei unbedingt mit der Frequenzweiche QSW3 betrieben werden.
Montagelöcher
befinden sich unter
der Abdeckung der
Frequenzweiche
