48
SERVICIO Y AJUSTES
E
F
C
G
Q
R
D
K
G
P
B
L
M
A
TODAS LAS RANURAS DE LAS POLEAS DE LA CORTADORA.
• Suba la palanca elevadora a la posición de más arriba.
• Si es necesario, ajuste las rueditas del calibre antes de
poner en funcionamiento la cortadora, como se ilustra en el
capítulo de Manejo de este manual.
E
F
H
J
M
Fig. 25
Fig. 26
A
B
D
C

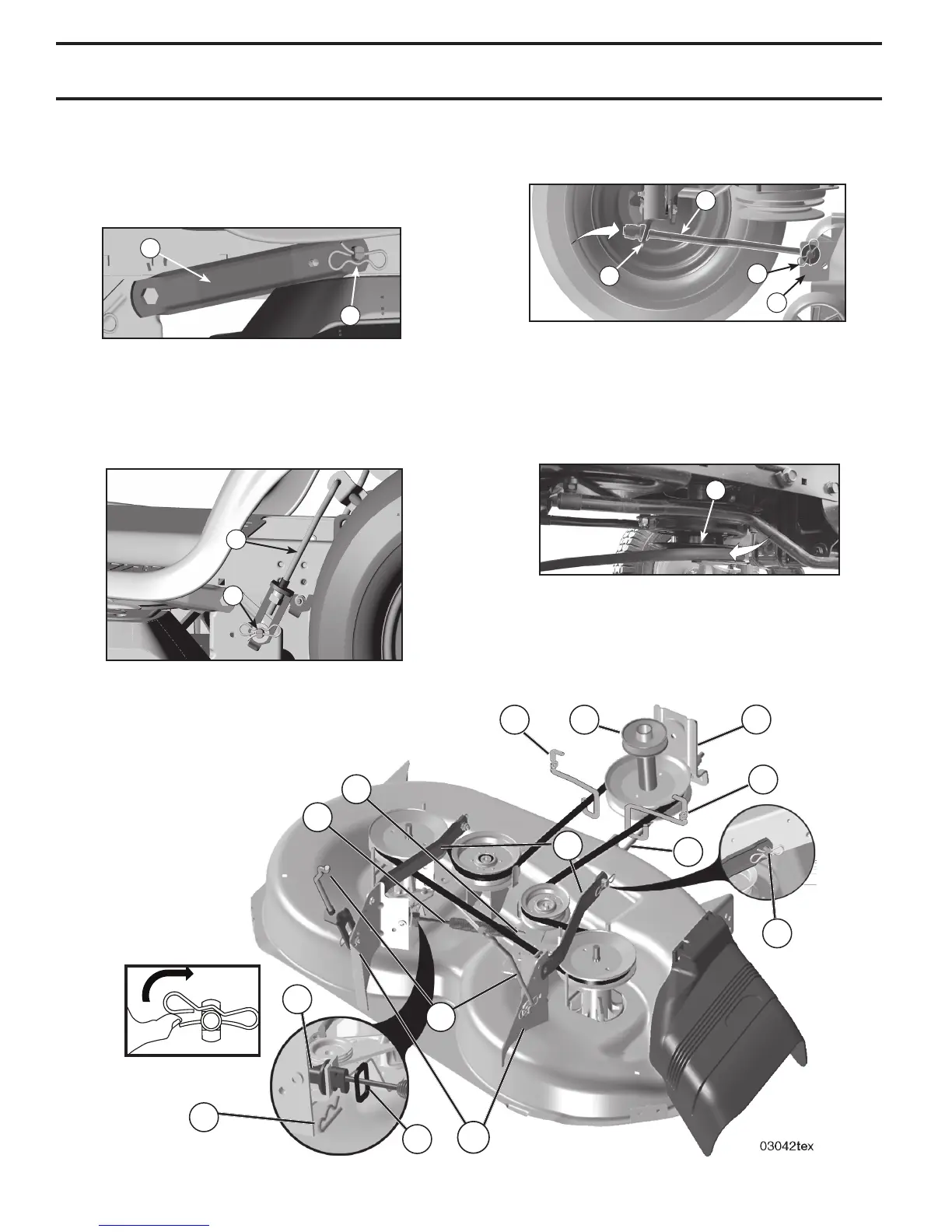

Fig. 23
Fig. 24
• Deslice la SEGADORA por debajo del tractor hasta que
quede bien centrada debajo de éste.
• FIJE LOS BRAZOS DE SUSPENSIÓN LATERALES DE
LA CORTADORA (A) AL CHASIS - Ubique el orificio del
brazo encima de la clavija (B) que hay en la parte exterior
del chasis del tractor, y fíjelo con una resorte de contención.
• Realice el mismo procedimiento en el otro lado del tractor.
• FIJE LAS PIEZAS DE PROPULSIÓN POSTERIORES (C) –
Levante la parte posterior de la cortadora, ubique la ranura
de la pieza de unión (D) por encima de la
clavija que hay
en la barra posterior de la cortadora y fíjela con una
arandela y un resorte de contención.
• Meta el fin de la conexión (E) en el hoyo en el suporte anterior
de orificio y conecte con arandela e Retén del resorte (J).
• Conecte el fin de la primavera de cable de embrague (Q) en
el orificio de holgazán (R).
• Retire el resorte de sujeción (K), deslice la abrazadera (L)
hasta quitarla, y saque a presión la guía de la caja (P) hasta
que se salga del soporte.
• Instale la correa pasándola por encima de la polea del motor
(M)
IMPORTANTE: VERIFIQUE QUE LA CORREA ENCAJE
BIEN EN
• CONECTE LA CONEXION ANTERIOR (E) - Trabajo del dejó
el lado de tractor. Meta el fin de la barra de la asamblea de la
conexión por orificio anterior en el
tractor suporte anterior
de suspensión (F).
Fig. 27
