6
Steering Wheel
Insert
Steering Wheel
Steering
Boot
Seat
Steering
Shaft Cover
Steering Shaft
Extension
(1) Large Flat
Washer
(1) Lockwasher
(1) Front Bumper
(1) Rear Bumper
(1) 5/16-18 x 4
Hex Bolt
Slope Sheet
(2) Key
Steering Wheel
Adapter
(1) Large Flat
Washer
(1) Bolt

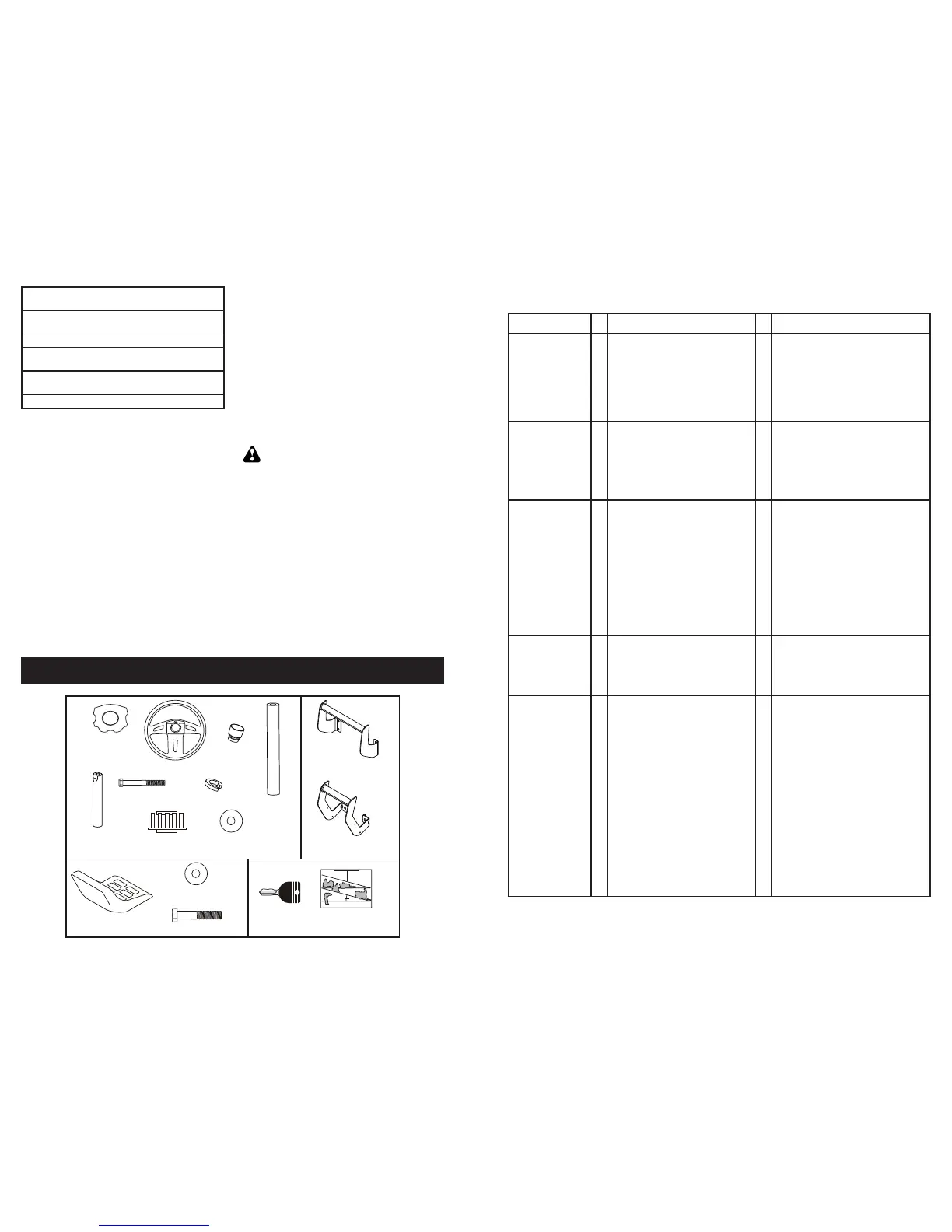

UNASSEMBLED PARTS
CUSTOMER RESPONSIBILITIES
• Read and observe the safety rules.
• Follow a regular schedule in main tain ing,
caring for and using your riding mower.
• Follow instructions under “Main te nance”
and “Stor age” sec tions of this manual.
• Wear proper Personal Protective Equip-
ment (PPE) while operating this machine,
including (at a minimum) sturdy footwear,
eye protection, and hearing protection.
Do not mow in shorts and/or open toed
footwear.
• Always let someone know you are outside
mowing.
WARNING: This riding mower is equip-
ped with an internal com bus tion engine
and should not be used on or near any
un im proved forest-covered, brush-covered
or grass-cov ered land unless the engine’s
exhaust system is equipped with a spark
arrester meeting applicable local or state
laws (if any). If a spark arrester is used, it
should be maintained in effective working
order by the operator.
In the state of California the above is required
by law (Section 4442 of the California Public
Resources Code). Other states may have
similar laws. Federal laws apply on federal
lands. A spark arrester for the muffler is
available through your nearest service center
(See RE PAIR PARTS manual).
CONGRATULATIONS on your purchase of
a new tractor. It has been designed, engi-
neered and manu fac tured to give you the best
possible dependability and performance.
Should you experience any problem you
cannot easily remedy, please contact a
qualified service center. We have com pe-
tent, well-trained representatives and the
proper tools to ser vice or repair this tractor.
Please read and retain this manual. The
instructions will enable you to assemble
and maintain your tractor prop erly. Always
observe the “SAFETY RULES”.
PRODUCT SPECIFICATIONS
Gasoline Capacity
and type:
1.50 Qts./1,42 L
Regular Unleaded
Oil Type:
(API: SG-SL)
SAE 30 (above 32°F/0°C)
SAE 5W30 (below 32°F/0°C)
Oil Capacity: 48 Oz./1,4 L
Spark Plug: Champion RC12YC
(Gap: .030"/0.76 mm)
Ground Speed
(Mph/Kph):
Forward: 0 - 4/6,4
Reverse: 0 - 2/1,6
Blade Bolt Torque: 45-55 Ft. Lbs./62-75 Nm
55
PROBLÈME CAUSE CORRECTION
Ne démarre pas
1 Panne de carburant. 1 Remplir le réservoir de carburant.
2 Mauvaise bougie d’allumage 2 Remplacer la bougie d’allumage
3 Filtre à air encrassé. 3 Nettoyer ou remplacer le filtre à air.
4 Eau dans le carburant. 4 Vider le réservoir de carburant et le
carburateur, remplacer le filtre à carburant et
remplir le réservoir d’essence fraîche.
5 Câblage détaché ou endommagé. 5 Vérifier tout le câblage.
6 Soupapes de moteur déréglées. 6 Contacter votre centre d’entretien autorisé.
Difficulté à
démarrer
1 Filtre à air encrassé. 1 Nettoyer ou remplacer le filtre à air.
2 Mauvaise bougie d’allumage 2 Remplacer la bougie d’allumage
3 Batterie faible ou morte. 3 Recharger ou remplacer la batterie.
4 Carburant éventé ou sale. 4 Vider le réservoir à carburant et remplir le
réservoir d’essence fraîche et propre.
5 Câblage détaché ou endommagé. 5 Vérifier tout le câblage.
6 Soupapes de moteur déréglées. 6 Contacter votre centre d’entretien autorisé.
Le moteur ne
tourne pas
1 La pédale d’embrayage ou de frein n’est
pas relâchée.
1 Relâcher la pédale d’embrayage ou de frein.
2 L’embrayage du plateau est engagé. 2 Désengager l’embrayage du plateau.
3 Batterie faible ou morte. 3 Recharger ou remplacer la batterie.
4 Fusible grillé. 4 Remplacer le fusible.
5 Bornes de la batterie corrodées. 5 Nettoyer les bornes de la batterie.
6 Câblage détaché ou endommagé. 6 Vérifier tout le câblage.
7 Commutateur d’allumage défectueux. 7 Vérifier ou remplacer le commutateur
d’allumage.
8 Électrovanne ou démarreur défectueux. 8 Vérifier ou remplacer l’électrovanne ou le
démarreur.
9 Détecteur de présence de l’opérateur
défectueux.
9 Contacter votre centre d’entretien autorisé.
Le moteur émet des
sons mais
ne démarre pas
1 Batterie faible ou morte. 1 Recharger ou remplacer la batterie.
2 Bornes de la batterie corrodées. 2 Nettoyer les bornes de la batterie.
3 Câblage détaché ou endommagé. 3 Vérifier tout le câblage.
4 Électrovanne ou démarreur défectueux. 4 Vérifier ou remplacer l’électrovanne ou le
démarreur.
Perte de puissance
1 Coupe trop de gazon ou trop rapidement. 1 Soulever la hauteur de coupe ou réduire la
vitesse.
2 Accumulation de gazon, de feuilles et de
déchets sous la tondeuse.
2 Nettoyer le dessous du bloc de coupe de la
tondeuse.
3 Filtre à air encrassé. 3 Nettoyer ou remplacer le filtre à air.
4 Niveau d’huile bas ou huile sale. 4 Vérifier le niveau d’huile ou remplacer
l'huile.
5 Bougie défectueuse. 5 Nettoyer et refaire l’écartement ou
remplacer la bougie.
6 Carburant éventé ou sale. 6 Vider le réservoir de carburant et le remplir
d'essence neuve et propre.
7 Eau dans le carburant. 7 Vider le réservoir de carburant et le
carburateur, remplir le réservoir d'essence
neuve et propre.
8 Fil de bougie desserré. 8 Connecter et serrer le fil de bougie.
9 Crépine d’air ou ailettes du moteur sales. 9 Nettoyer la crépine d’air ou les ailettes du
moteur.
10 Pot d’échappement sale ou bouché. 10 Nettoyer ou remplacer le pot
d’échappement.
11 Câblage desserré ou endommagé. 11 Vérifier tout le câblage.
12 Soupapes de moteur déréglées. 12 Contacter votre centre d’entretien autorisé.
TABLEAU DE DÉPANNAGE:
Voyez la section appropriée dans le manuel à moins que dirigé à votre centre d’entretien autorisé.
