2. Boru döndürme kafasını (B) bağlantı soketine (C)
bağlayan kilit somununu (A) gevşeterek deşarj
borusunu çıkarın. (Şek. 69 )
3. Kayış kapağını (B) çerçeveye (C) bağlayan iki vidayı
(A) gevşetin ve kayış kapağını çıkarın.(Şek. 70 )
+DUHNHWND\óƠóQó©óNDUPDNL©LQ
1. Matkap kayışını çıkarın. Bkz. Matkap kayışını
çıkarmak için sayfada: 34
.
2. Hareket kayışı germe koluna (B) bağlı germe yayını
(A) çıkarın. (Şek. 71 )
3. Salınım plakasını (D) yerinde tutan geri dönüş yayını
(C) çıkarın.
4. Kol cıvatasını (E) ve hareket kayışı germe kolunu
çıkarın.
5. Makara cıvatasını (F), motor makarasını (G) ve
hareket kayışını (H) motordan çıkarın.
6. Salınım plakasını çerçeveye bağlı tutan üst cıvatayı
(I) çıkarın
7. Salınım plakasını döndürün ve üründen uzak tutarak
hareket kayışını tahrik makarasından (J) çıkarın.
7DKULNND\óƠóQóWDNPDNL©LQ
1. Salınım plakasını (D) döndürün ve üründen uzakta
tutun. (Şek. 72 )
2. Hareket kayışını (H) tahrik makarasının (J) üzerine
yerleştirin.
1RWSalınım plakasını indirmeden önce hareket
kayışının tahrik makarasından doğru şekilde
yönlendirildiğinden emin olun.
3. Üst cıvatayı (I) takıp sıkın.
4. Hareket kayışını motor makarasının (G) yuvasına
yerleştirin.
5. Makara cıvatasını (F) takın ve motor makarasını
motora bağlayın. Makara cıvatasını sıkın (30-35 Ft.
Lbs. / 41-47 Nm).
6. Hareket kayışı germe kolunu (B) takın ve kol
cıvatasını (E) motora sabitleyin.
7. Geri dönüş yayını (C) salınım plakasının üzerine
takın.
8. Germe yayını (A) germe kolunun üzerine takın.
9. Hareket kayışının doğru şekilde takıldığından ve tüm
bileşenlerin doğru şekilde hareket ettiğinden emin
olmak için tüm kontrolleri çalıştırın.

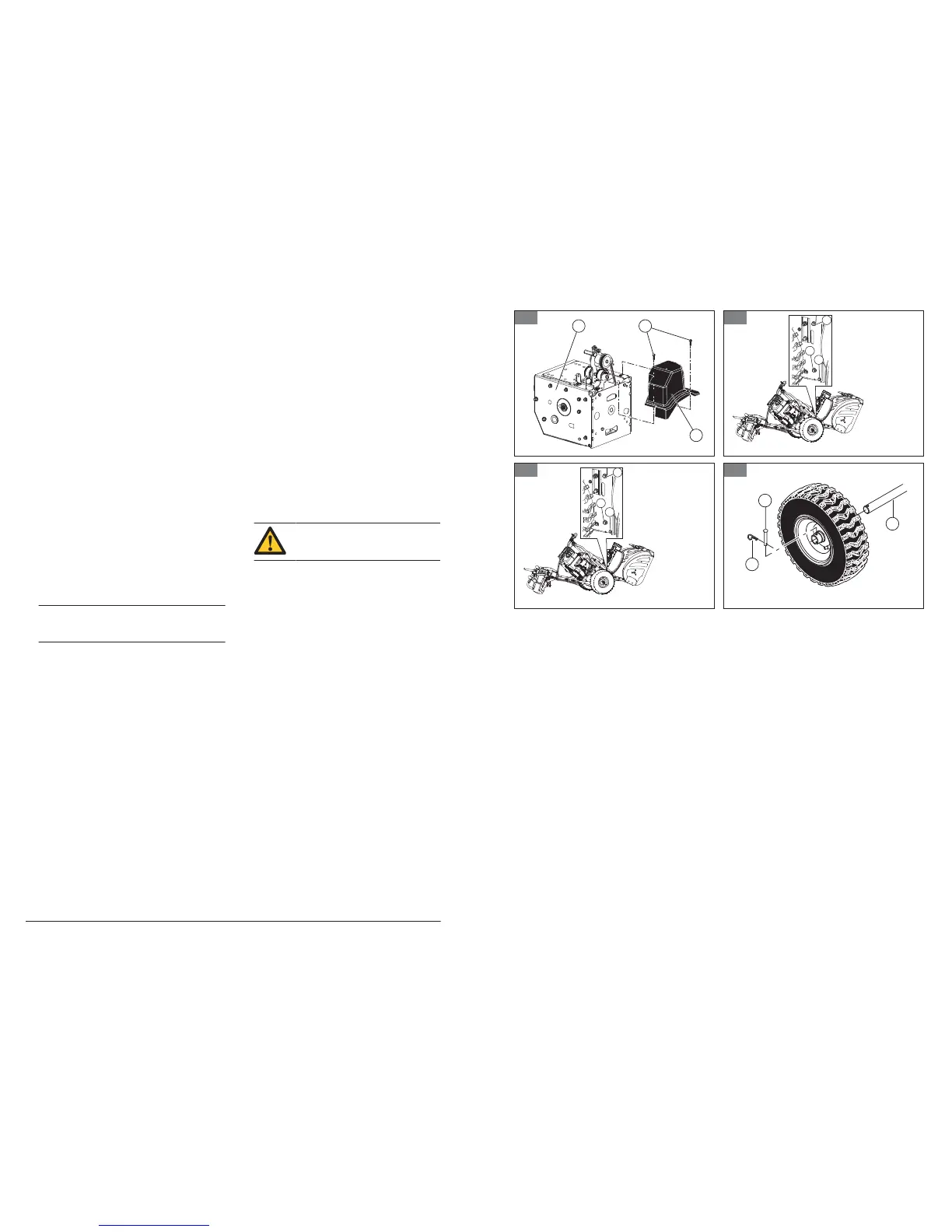

.D\óƠNDSDáóQóWDNPDNL©LQ
1. Kayış kapağını (B) çerçeveye (C) takın ve iki vidayı
(A) sıkın. (Şek. 73 )
2. Deşarj borusunu takın.
0DWNDSND\óƠóQó©óNDUPDNL©LQ
1. 5/16 inç cıvataları (A) çıkarın ve alttaki ¼ inç
cıvataları (B) gövde aksamının 2 tarafından sökün.
Cıvataları atmayın. (Şek. 74 )
2. Alttaki 5/16 inç cıvataları (C) gövde aksamının 2
tarafında gevşetin ama sökmeyin.
3. Matkap kayışını motor makarasından çıkarın.
4. Arka bölümü aşağıya doğru eğin. Ön bölüm aynı
zamanda öne doğru eğilir. Alttaki cıvata (C), ön ve
arka bölümler arasındaki bir menteşedir.
5. Ürünü eğilmiş konuma ayarlamak için menteşe
noktasının altına bir ahşap blok yerleştirin.
6. Matkap kayışı germe kolunu hareket ettirin ve
matkap kayışını kolun çevresinden çıkarın.
0DWNDSND\óƠóQóWDNPDNL©LQ
1. Kayış gerici kolunu hareket ettirin ve matkap kayışını
matkap makarası yuvasının çevresine ve içine
yerleştirin.
'ò..$7Üniteyi bir araya getirirken
kayışın çerçeve ile matkap yuvası
arasına sıkışmadığından emin olun.
2. Ahşap bloğu ürünün altından çıkarın.
3. Arka bölümü yukarı eğmek için kolu kaldırın. Ön
bölüm, geriye eğilerek arka bölümle birleşir.
4. Kayışın matkap makarasına doğru şekilde
yerleştirildiğinden emin olun.
5. 5/16 inç cıvataları (A), (C) takıp sıkın (8-12 Ft.Lb /
11-16 Nm). (Şek. 75 )
6. ¼ inç cıvataları (B) takıp sıkın (4-6 Ft.Lb / 5-8 Nm).
7. Matkap kayışını motor makarasına takın. Kayışın
rölanti kasnağı çevresine doğru şekilde
yerleştirildiğinden ve motor makarası yuvasına doğru
şekilde takıldığından emin olun.
8. Matkap kayışının doğru şekilde takıldığından ve tüm
bileşenlerin doğru şekilde hareket ettiğinden emin
olmak için tüm kontrolleri çalıştırın.
7HNHUOHNOHUL©óNDUPDNL©LQ
1. Tekerlek pimini (A) ve sabitleme pimini (B) çıkarın.
2. Tekerleği akstan (C) çıkarın.(Şek. 76 )
U¾Q¾QWHPL]OHQPHVL
• Plastik parçaları temiz ve kuru bir bezle temizleyin.
• Ürünü temizlemek için yüksek basınçlı yıkayıcı
kullanmayın.
• Motora doğrudan su tutmayın.
• Yaprak, çim ve kirleri gidermek için fırça kullanın.
