Français
2-5
Modèle
Longueur max
, m (ft), L
Elevation max
, m (ft), H
Nombre max. de courbures (90º)
Ø racc. Tube liquide
Ø racc. Tube aspiration
07 09 10 15 20 25
12 (39) 12 (39) 12 (39) 12 (39) 15 (49) 15 (49)
5 (16,4) 5 (16,4) 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2)
10 10 10 10 10 10
1/4" 1/4" 1/4" 1/4" 1/4" 3/8"
3/8" 3/8" 3/8" 1/2" 5/8" 5/8"

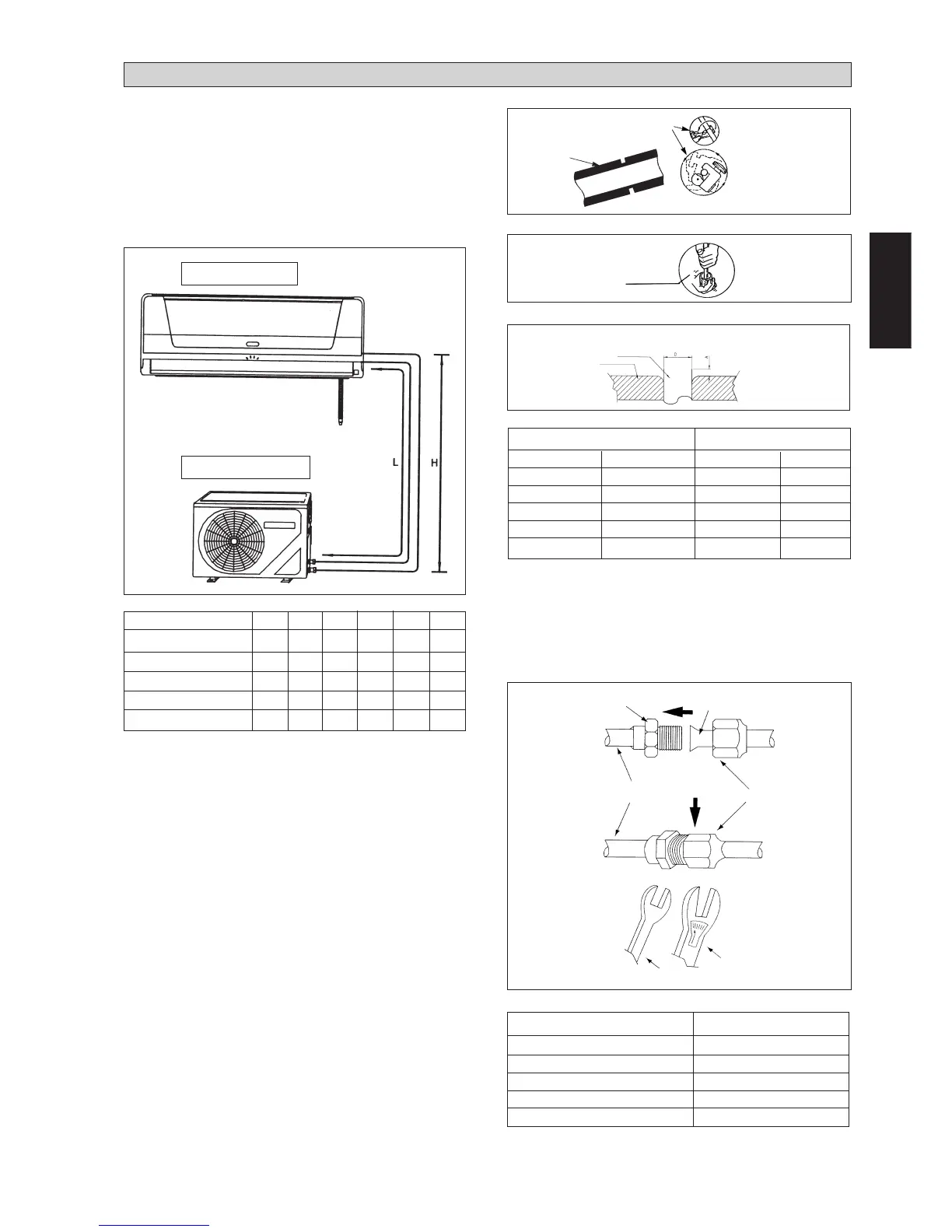

Longueur Des Tuyauteries Et Différence De Niveau
Pour un bon fonctionnement des unités, il est impératif de
respecter la longueur maximum des tuyauteries indiquée
dans le tableau ci-dessours, de respecter le nombre de
coudes maximum autorisé, et de ne pas dépasser la
différence de niveau entre l’unite intérieure et l’unite
extérieure. Tableau des caracteristiques valables pour les
unites froid seul et reversibles:
RACCORDEMENT DES TUYAUTERIES
Unité Extérieure
Unité Intérieure
Ebavurage
Coupe des tubes Cuivre
Travail Des Tuyauteries
• Ne pas utiliser de tuyauteries en cuivre encrassé ou
endommagé. Ne pas retirer les bouchons en plastique
ou caoutchouc et les écrous en laiton des vannes,
raccords, tubes et serpentins jusqu’à ce que les
tuyauteries d’apiration ou de liquide soient prêtes à être
connectées aux vannes et raccords.
• S’il est nécessaire de braser, s’assurer que de l’azote
passe dans les serpentins et raccords pendant le brasage,
pour éviter les dépôts de suie sur les faces intérieures
des tubes de cuivre.
• Couper le tuyau de raccordement avec un coupe-tube.
• Ébarber les bords coupés des tuyaux à l’aide d’un
alésoir. Tenir l’extrémité du tuyau vers le bas pour
empêcher la limaille d’entrer dans le tuyau.
• Relier les écrous ‘flare’ montés sur les connexions des
unités intérieure et extérieure aux tubes de cuivre.
• Évaser le tuyau avec longueur supplémentaire au-dessus
de l’outil à évaser comme indiqué sur le tableau.
• Le bord évasé doit être régulier et ne présenter aucune
craquelure ou éraflure.
1/4t
Tube Cuivre
Dudgeonniere
Ø Tube, D A (mm)
Pouce mm Impérial Rigid
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Raccordement De La Tuyauterie Aux Unités
• Aligner les tubes et serrer l’écrou à la main d’abord.
• Enfin, serrer l’écrou à l’aide d’une clef dynamométrique
jusqu’au clic.
Ø Tuyau mm / (pouce) Couple Nm / (ft-lb)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
19,05 (3/4) 78 (57,6)
Tube De L’unité
Intérieure
Ecrou
Tube Avec Dudgeon
Raccord À
Visser
Clef D’immobilisation
Clef Dynamométrique
Remarque: La charge complète de gaz se trouve dans l’unité
extérieure jusqe’à une longueur nominale de
7,62 mètres/25ft aucun complément en réfrigérant
n’est nécéssaire.
