5-5
Español
Modelo
Longitud máxima, m (ft), L
Elevación máxima, m (ft), H
Número máximo de codos (90º)
Tamaño de la tubería de líquido
Tamaño de la tubería de gas
07 09 10 15 20 25
12 (39) 12 (39) 12 (39) 12 (39) 15 (49) 15 (49)
5 (16,4) 5 (16,4) 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2)
10 10 10 10 10 10
1/4" 1/4" 1/4" 1/4" 1/4" 3/8"
3/8" 3/8" 3/8" 1/2" 5/8" 5/8"

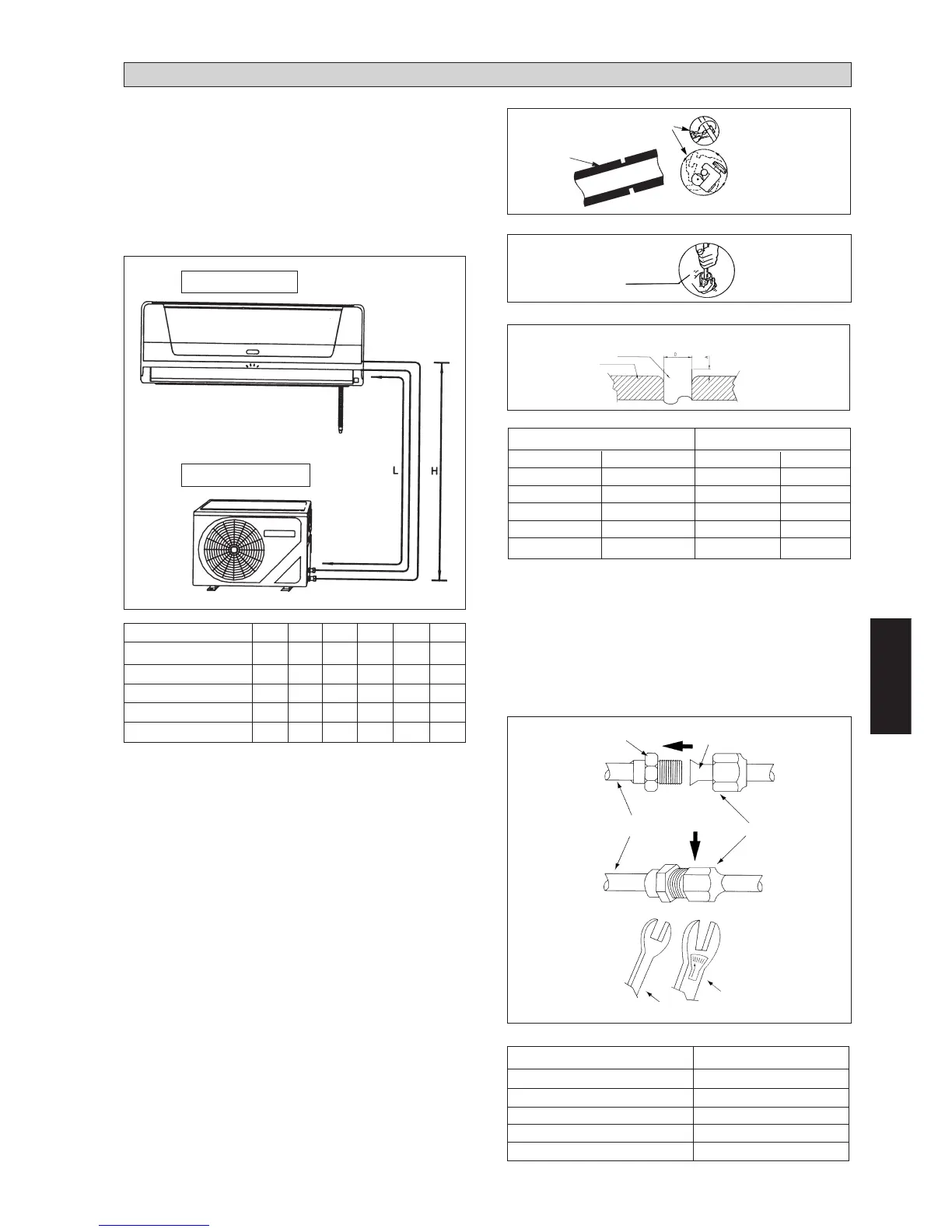

Longitud y Elevación de la Tubería
Si la tubería es demasiado larga, tanto la capacidad como la
fiabilidad de la unidad disminuirán. A medida que aumenta el
número de curvas, aumenta la resistenci al flujo de refrigerante,
reduciéndose por lo tanto la capacidad de enfriamiento, lo cual
puede resultar en un compresor defectuoso. Siempre escoger
el camino más corto posible y seguir la recomendación tal
como se indica en la siguiente tabla:
TUBERÍA DE REFRIGERANTE
Unidad Exterior
Unidad Interior
Retirar las Rebabas
Corte del tubo de cobre
Instalación de Tuberías
• No use tuberías de cobre dañadas o contaminadas. No se
deben retirar los tapones de plástico y caucho, las tuercas
de latón de las válvulas, accesorios, tuberías y serpentines
hasta que se esté listo para conectar las líneas de succión o
de líquido a las válvulas o accesorios.
• Si fuese necesario efectuar alguna soldadura, asegúrese
de hacer circular el gas nitrógeno por el serpentín y las
juntas durante la realización de la soldadura. Esto evitará
la formación de hollín en las paredes interiores de las
tuberías de cobre.
• Corte el tubo de conexión con un cortatubos.
• Retire las rebabas de los bordes cortados de las tuberías
con un extractor. Ponga el extremo de la tubería hacia abajo
para evitar que los fragmentos metálicos de las rebabas
entren en la tubería.
• Inserte las tuercas abocinadas, montadas sobre las partes
de la conexión tanto de la unidad de interior como de la
unidad de exterior, en las tuberías de cobre.
• Abocine el tubo con largura extra por encima de la
herramienta de abocinar como se muestra en el cuadro.
• El borde abocinado debe estar plano, sin grietas ni rasguños.
1/4t
Tubo de Cobre
Bloque de
Estampar
Ø Tubo, D A (mm)
Pulgada mm Imperial Rigido
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Conexión de las tuberías a las unidades
• Alinee el centro de la tubería y apriete suficientemente
la tuerca abocinada con los dedos.
• Finalmente, apriete la tuerca abocinada con la llave
dinamométrica hasta que la llave haga “clic”.
Tamañano de la Tubería mm / (in)
Par Nm / (ft - lb)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
19,05 (3/4) 78 (57,6)
Tubería De Interior
Tuerca Abocinada
Tubo Abocinado
Junta Abocinada
Llave De tuercas
Llave Dinamométrica
Observación
: El refrigerante precargado en la unidad de
exterior está previsto para una longitud de
tubería de 7,62m/25ft.
