2-4

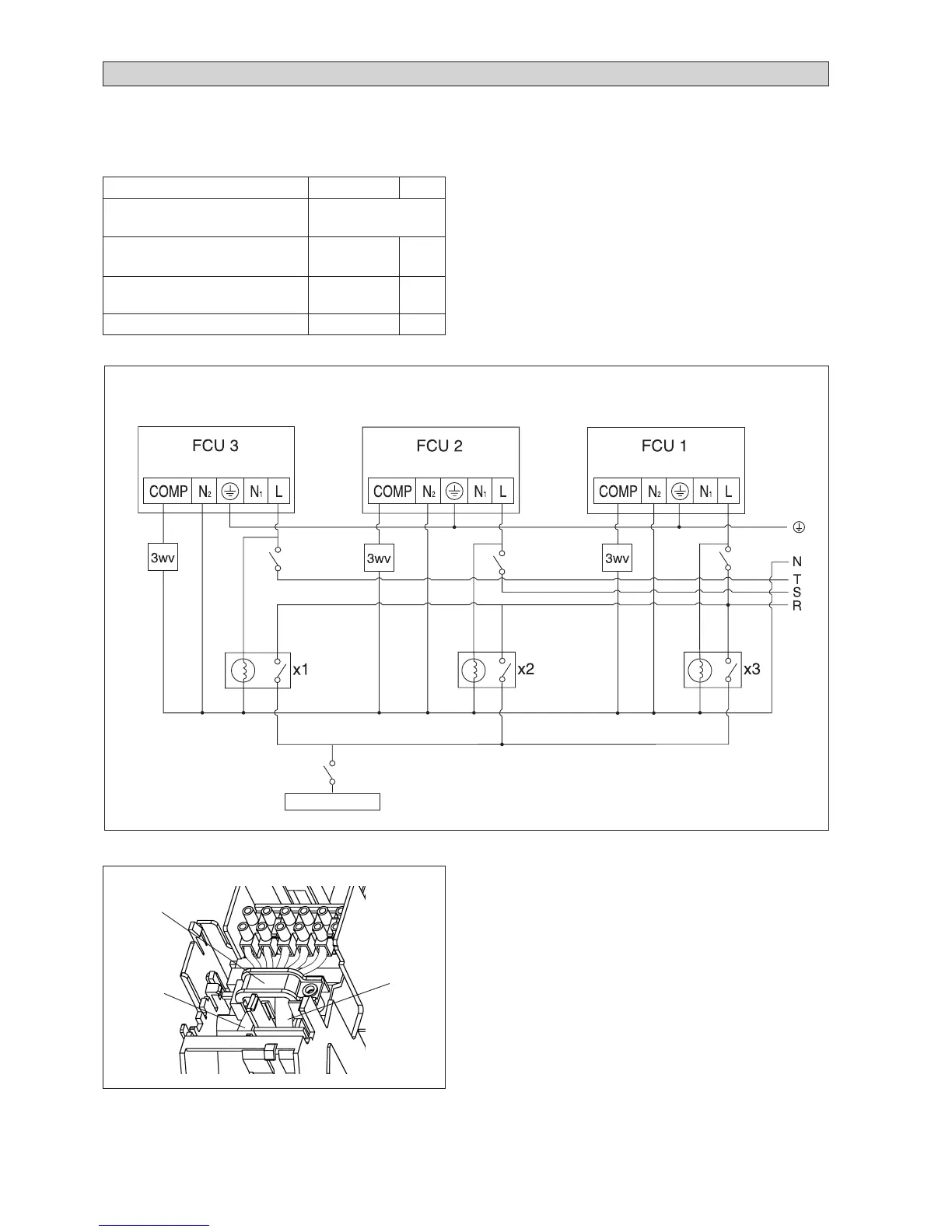

RACCORDEMENT ÉLECTRIQUE
• Tous les fils doivent être fermement connectés.
• Aucun fils ne doivent toucher les tubes frigorifiques, le
compresseur ou une autre partie mobile du moteur de
ventilateur.
• Le câble de liaison entre l’unité intérieure et extérieure
doit être fixé au boitier de raccordement à l’aide de
l’attache comme indiqué dans la figure ci-contre.
• Le cordon électrique doit être êquivalent à H05RN-F
(245IEC57) au minimum.
IMPORTANT : Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction des
normes et de la réglementations en vigueur. Elles dépendent aussi du type d’installation et du choix des
conducteurs utilisés.
Pince A Fil
Cable De
Connection
Cordon
Electrique
WM 05 FW ~ 25 FW
Modèle 05 / 07 / 10 / 15 20 / 25
Tension d’alimentation 220V – 240V
1Ph / 50Hz +
!
Section du câble d’alim mm
2
1,5 2,5
Nombre de conducteurs 33
Section du câble de liaison mm
2
1,5 2,5
Nombre de conducteurs 33
Fusible aM A 15 20
Refroidisseur
