McQuay MWM010FW

2-5
Français

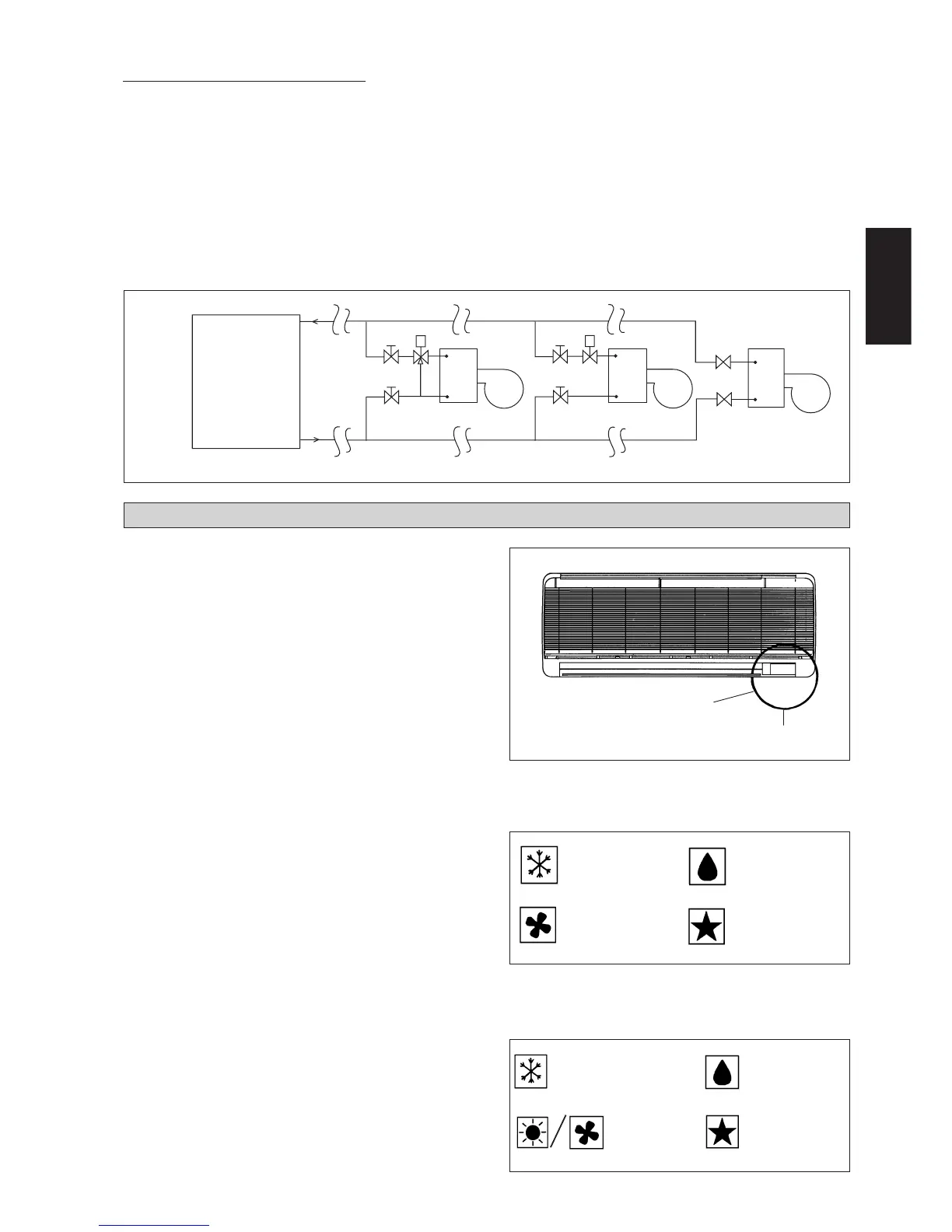

Raccordement des conduites d’eau
L’unité intérieure est munie de raccords nus aux prises d’entrée et de sortie d’eau. Il y a un évent pour la purge de l’air au
chauffe-eau de prise de sortie.
Il faut un électrorobinet à 3 voies pour mettre en circuit ou faire dériver l’eau refroidie.
On recommande les tuyaux d’acier noir, de polyuréthane, de PVC et de cuivre pour l’installation sur place.
Tous les types de tuyaux et de raccords doivent être isolés au polyuréthane (type ARMAFLEX ou équivalent) pour éviter la
condensation.
Ne pas installer avec des tuyaux et des raccords contaminés ou abîmés.
Certains éléments de raccord principaux sont nécessaires pour accroître la capacité du système et en faciliter l’entretien,
comme les robinets-vannes, les robinets d’équilibrage, les électrorobinets à 2 ou à 3 voies, les filtres, les épurateurs, etc.
IR Récepteur de signal
Lorsqu’un signal d’opération à infrarouge a été transmis, le
récepteur de signal de l’unité intérieure émet un <bip> pour
confirmer l’acceptation de transmission du signal.
Module refroidisseur
Le tableau montre que l’indicateur LED s’allume pour l’air
climatisé dans des conditions de fonctionnements normales
et par défaut. Les leds de visualisation apparaissent lorsque
le climatseur est sous tension, dans la fenêtre de couleur
bleu foncé située dans la partie inférieure droite du
climatiseur.
Module pompe à chaleur
Le tableau ci-dessous reprend en détail la visualisation par
led, des conditions normales de fonctionnement, et
conditions de défaut du climatiseur.
Les led de visualisation apparaissent lorsque le climatseur
est sous tension, dans la fenêtre de couleur bleu foncé située
dans la partie inférieure droite du climatiseur.
L’INDICATEUR S’ALLUME
LED De Visualisation
IR Récepteur De Signal
L’indicateur LED s’allume pour l’unité de
refroidissement
L’indicateur LED s’allume pour l’unité de pompe
à chaleur
Refroidisseur
Robinet-
vanne
Robinet à trois voies
Bon contrôle Mauvais contrôle
Robinet à deux voies
FCUFCU
FCU
Pire contrôle
Robinet-
vanne
Robinet-
vanne
Robinet-
vanne
Robinet-
vanne
Robinet-
vanne
Mode
refroidissement
Mode de
sommeil
Mode chaleur/
ventilateur
(rouge/vert)
Mode de
déshumidification
Mode ventilateur Mode de sommeil
Mode
refroidissement
Mode de
déshumidification
