Montage Der Installations Halterungsplatte
Sicherstellen, daß die Trägerwand ausreichend fest ist, um das
Gewicht aufnehmen zu können. Falls nicht, müssen geeignete
Vertärkungsplatten, Träger oder Stützen verwendet werden.
Beim Anbringen des Geräts eine Wasserwaage benutzen,
sodann das Gerät mit 4 geeigneten Schrauben befestigen.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine
Bohrung 65 mm mit einem Konusbohrer setzen. Hierbei die
Bohrung auf der wandungsaußenseite etwas tiefer
positionieren (seihe Abb.).

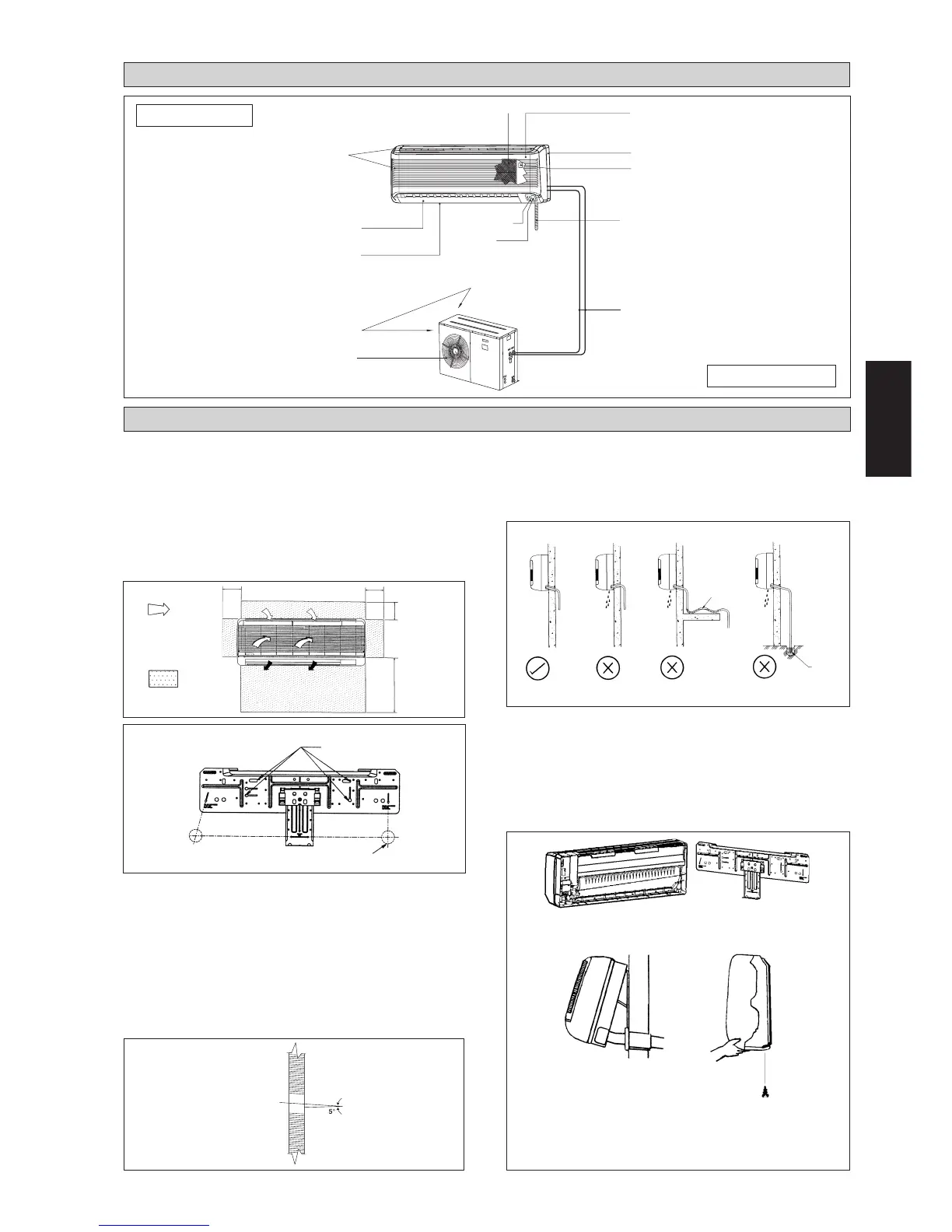

INSTALLATIONSDIAGRAMM
INSTALLATION DES INNENGERÄTES
Anbringen Der Montageplatte
Zwischenraum Für
Wartung Und Pelege
Richtung Des
Luftstroms
Innengeräte sind so zu installieren, daß keine Interferenz
zwischen dem Kühlluftaustritt und der zurückgeführten Luft
besteht. Bei der Installation bitte die in der Zeichnung
angegebenen Abstände beachten. Ein Innenmontage-Gerät
darf nicht unter direkter Sonneneinstrahlung montiert
werden. Die Montageposition ist anhand der Rohrleitung
und der Drainage im gegebenen Abstand zu Türen oder
Fenstern zu gewährleisten.
Oberhalb der
Augenhöhe
Bohrung Durch
Konusbohrer
Innenseite
Aussenseite
Schraubposition In Der Wand
Durchmesser 65,0 mm Loch In Der Wand
Wasserablauf
Falsch Falsch FalschKorrekt
Ableitung
In Wasser
Eintauchendes
Rohrende
Wasserleck
Wasserleck
Wasserleck
Wasser-Entleerungsleitung
Zur problemlosen Kondensatabführung muß die
innenliegende Wasserentleerungsleitung Gefälle aufweisen.
Vermeiden Sie Umstände, die zum Austreten von Wasser
führen können.
1. Haken Sie das Gerät in die Montageplatte ein.
2. Um das Gerät in gekippter
Position zu sichern, kann auf der
Montageplatte eine
Gerätestützplatte verwendet
werden (siehe Abbildungen).
3. Ziehen Sie nach
Beendigung der
Installation die Schraube
an der Unterseite an.
Gerätemontage auf der installationsplatte
Innenmontage-Gerät in den oberen Bereich der
Installationsplatte einhängen. (Die beiden hinteren oberen
Laschen der Innenmontage-Einheit in die obere Kante der
Installationsplatte einhängen). Bewegen Sie die
Montageplatte leicht nach links und rechts, um zu prüfen,
ob die Haken ordnungsgemäß eingegriffen haben.
Lufteinlassgitter
Abluftgitter
Lufteinlass
Kältemittelleitung
Ablaufschlauch
Vorderer Rahmen
Rückwärtiges Gehäuse
Ein-/Aus- Schalter
Luftfilter
Leuchtanzeige
Ir-
Empfänger
Abluftaufsatz
Luftauslassdüse
Lufteinlass
Innen-Gerät
Aussenanlage
50mm
50mm
50mm
Wasserrück-
haltung
