3-4

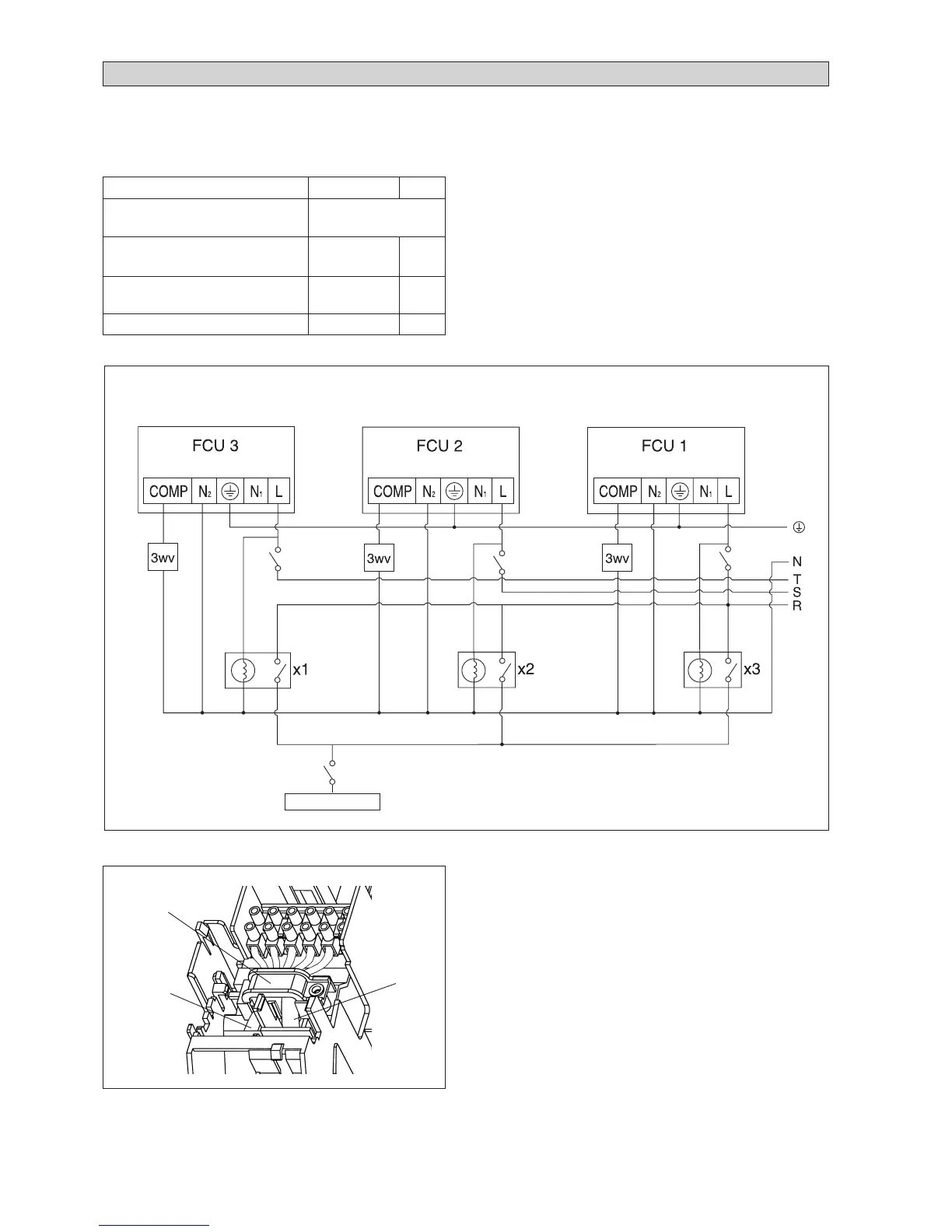

KABELANSCHLUß
• Alle Adern sind fest zu verdrahten.
• Jeglicher Kontakt einer Elektrokabelader mit der
Kältemittelleitung, dem Kompressor oder anderen
beweglichen Teilen des Gebläsemotors ist zu vermeiden.
• Die Anschlußadern zwischen Außen- und Innenmontage-
Gerät sind gem. Klemmbrücke gegen Abziehen zu
sichern.
• Das Anschlusskabel muss zumindest dem H05RN-F
(245IEC57) entsprechen.
WICHTIG : Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/
oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig von der
Installationsart und dem Adernquerschnitt.
WM 05 FW ~ 25 FW
Modell 05 / 07 / 10 / 15 20 / 25
Spannungsbereich 220V – 240V
1Ph / 50Hz +
!
Zuleitungskabelquerschnitt mm
2
1,5 2,5
Adernanzahl 33
Zwischenkabelquerschnitt mm
2
1,5 2,5
Adernanzahl 33
Empfohlene Sicherung A 15 20
Kühler
Drahtklemme
Verbindungskabel
Anschlusskabel
