6-3
Русский

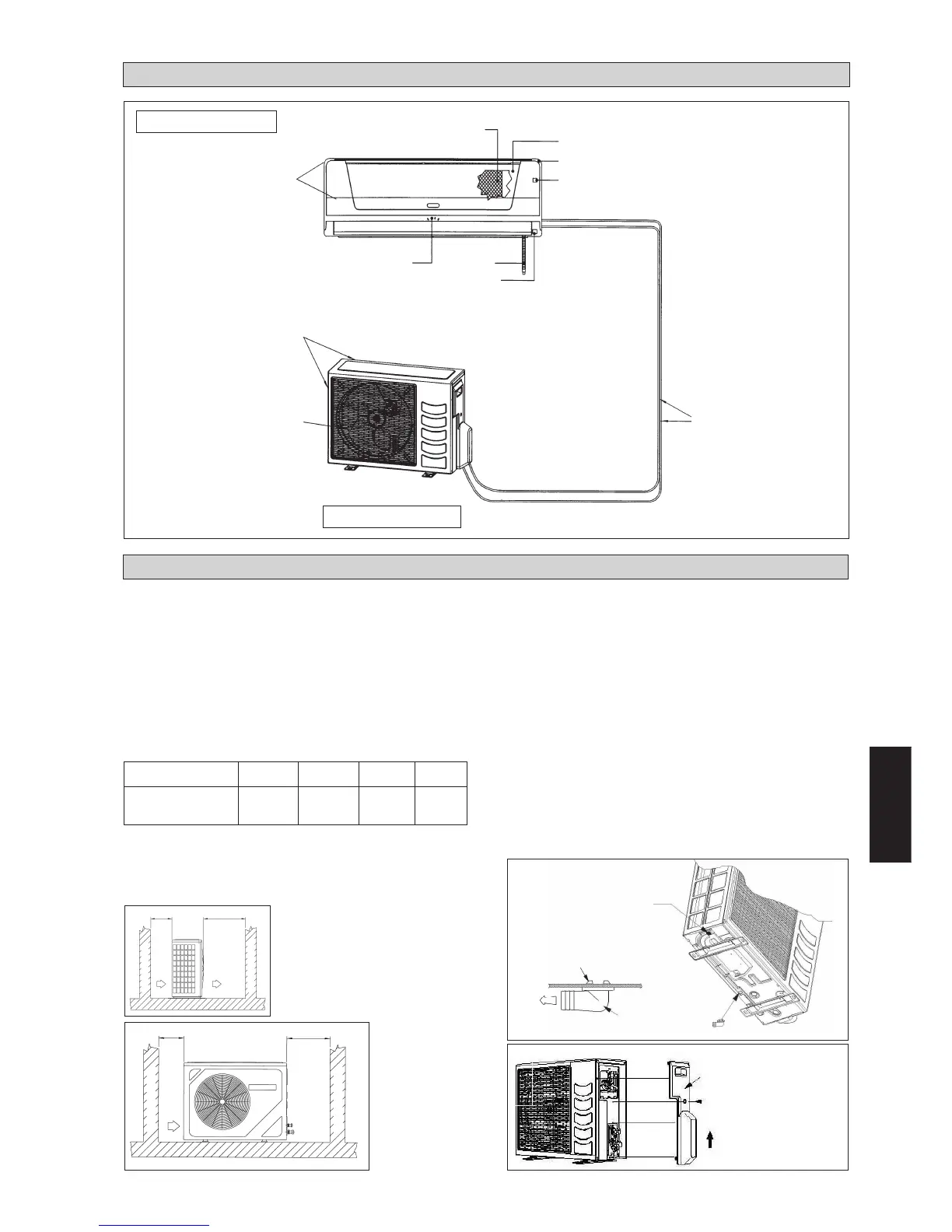

РИСУНОК УСТАНОВКИ
Комнатный блок
Трубопровод
Хладогента
Отверстие
Выпуска Воздуха
Впуск Воздуха
Дренажный
Шланг
Датчик Сигналов
Показания
Индикаторов
Решетка Впуска
Воздуха
Задняя Панель
Включатель ВКЛ/ВЫКЛ
Передняя Панель
Воздушный Фильтр
Hapyжный Блок
УСТАНОВКА НАРУЖНОГО БЛОКА
Внутренний модуль должен быть установлен так, чтобы
предотвратить короткого замыкания выпуска горячего
воздуха, или обеспечить беспрепятственный поток
воздуха. Пожалуйста, оставьте пространство для
установки, как показано на рисунке. По возможности
выберите как можно холодное место, где температура
впуска воздуха не превышает температуру воздуха на
улице (максимум 45°C).
Пространство для установки
Примечание: При наличии препятствия высотой более
2м, или препятствия в верхней части модуля,
пожалуйста, обеспечьте большее пространство, чем
указано в таблице вверху.
Отвод конденсата из наружного блока
(только модель типа “тепловой насос”)
В основании наружного блока есть два
отверстия для отвода конденсата. Вставьте
дренажное колено в одно из этих отверстий.
Чтобы установить дренажное колено, сначала
вставьте одну часть крюка в основание (часть
А), затем потяните дренажное колено в
направлении, показанном стрелкой, вставив
другую часть в основание. После установки
убедитесь, что дренажное колено плотно
прилегает к основанию.
Если блок установлен в снежном и холодном
месте, возможно замерзание конденсата в
основании. В этом случае необходимо извлечь
пробку в нижней части блока для облегчения
дренажа.
Препятствие
Возврат
Воздуха
Доступ Технического
Обслуживания
Препятствие
Препятствие
Возврат
Воздуха
Выпуск воздуха
Препятствие
При подсоединении
трубопроводов и
соединительного
кабеля снимите
боковую пластину
НАЖАТЬ И ПОТЯНУТЬ ВВЕРХ
ОСНОВАНИЕ
A
ДРЕНАЖНОЕ
КОЛЕНО
ДРЕНАЖНОЕ
КОЛЕНО
ПРОБКА
A
B
C
D
Размер A B C D
Мин. Расстояние,
300 1000 300 500
мм (дюйм) (11,8) (39,4) (11,8) (19,7)
