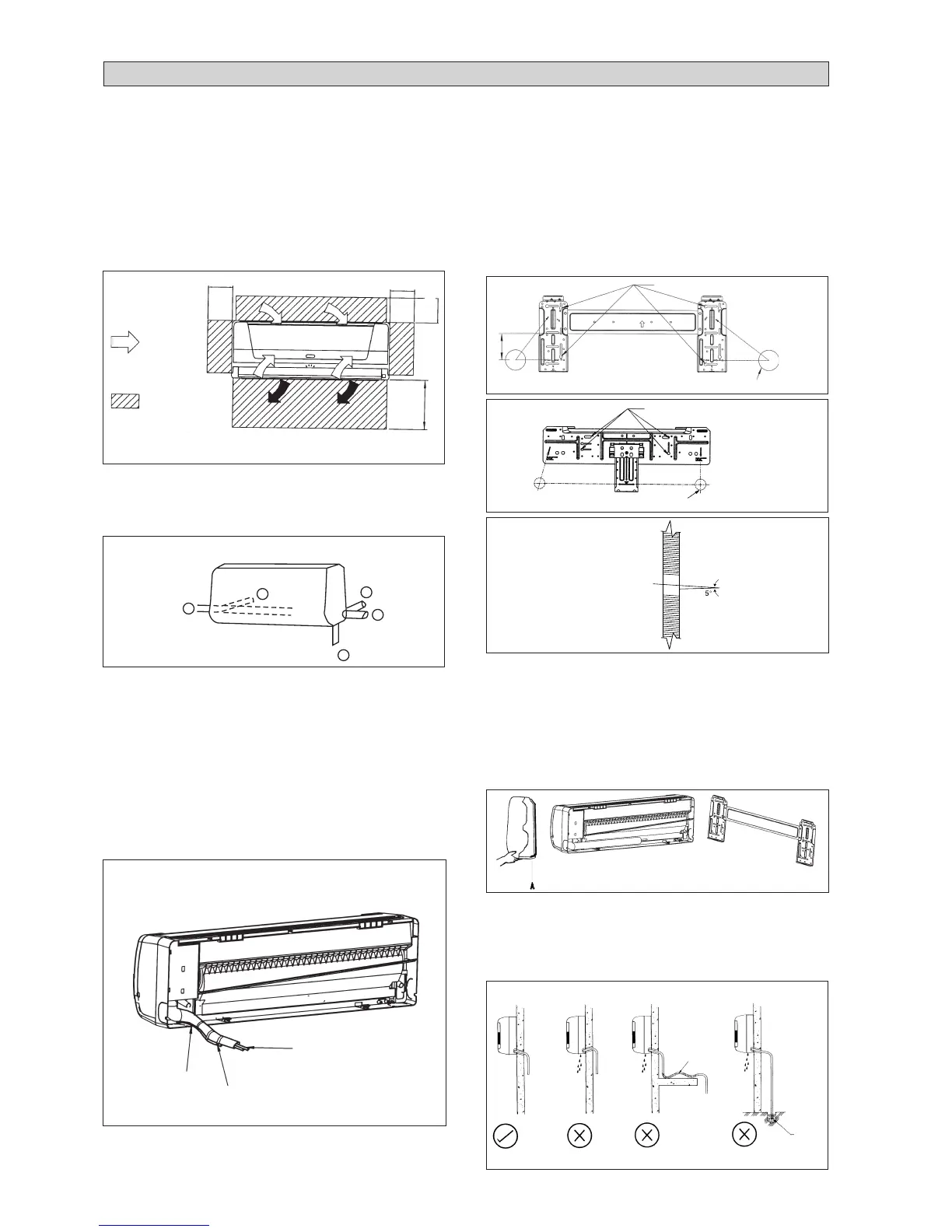

УСТАНОВКА КОМНАТНОГО БЛОКА
Установка Панели Крепления
Удостоверьтесь, что стена достаточно крепкая и
может выдержать вес модуля. В противном случае,
усильте стену панелями, балками или стойками.
С помощью уровня добейтесь горизонтальное
положение, и закрепите панель при помощи 4
крепежными шурупами.
В случае, если задние трубопроводы выступают,
просверлите диаметром 65мм коническим
сверлом отверстие, расположенное более низко
на наружной стене (смотрите рисунок).
Пpocвepлитe
Коничecким Свepлoм
Комнатная
Сторна
Улицная Сторна
Установите Модуль На Панель Крепления
Навесьте модуль на верхнюю часть панели
крепления (Подвесьте двумя крючками задней
верхней части внутреннего модуля на верхний
край панели крепления). Удостоверьтесь, что
крючки на панели крепления установлены
должным образом посредством раскачивания их
влево и вправо.
Трубопровод Дренажа Воды
Внутренняя дренажная труба должна быть
установлена с уклоном вниз для дренажа.
Избегайте ситуаций, которые могут привести к
течи воды.
Рacпoлoжeниe Шypyпoв Нa Стeнe
Отверстие Ø 65 mm в стене
1. Навесьте модуль на панель крепления.
Рacпoлoжeниe Шypyпoв Нa Стeнe
72,0
Центральная Линия
Отверстие Ø 65 mm в стене
Погруженный
Конец в
Воду
Течь
Воды
Течь
Воды
Течь
Воды
Неправильно Неправильно НеправильноПравильно
Слив
Дренаж Воды
Внутренний модуль должен быть установлен так,
чтобы предотвратить столкновение выпуска
холодного воздуха с возвращающимся потоком
горячего воздуха. Пожалуйста, оставьте
пространство для установки, как показано на
рисунке. Не устанавливайте внутренний модуль
там, где модуль подвергается воздействию прямых
солнечных лучей. Также расположение должно
быть удобным для прокладки трубопроводов и
дренажа и удалено от дверей и окон.
Пространство
Для Ремонта и
Технического
Обслуживания
Направление
Потока
Воздуха
Выше
уровня
глаз
Прокладка трубопровода хладагента может быть
осуществлена несколькими способами (слева или
справа модуля), через выламывающиеся
отверстия на корпусе модуля (смотрите рисунок).
Осторожно согните трубы в необходимое
положение для провода через отверстия. Для
провода справа или сзади, подведите трубы и
расположите их в необходимом направлении
(смотрите рисунок). Дренажный шланг
конденсации может быть зафиксирован к трубам.
1
2
3
4
5
Прокладка Трубопроводов
Прокладка Справа и Сзади
ДpeнажныЙ
шланг
3акpепите Bиниловой Лентой
Tрубопроводы
Модуля
50,0 mm
50,0 mm
50,0 mm
Прокладка Трубопроводов
Снимите винт, крепящий переднюю панель.
