15
Photos non contractelles

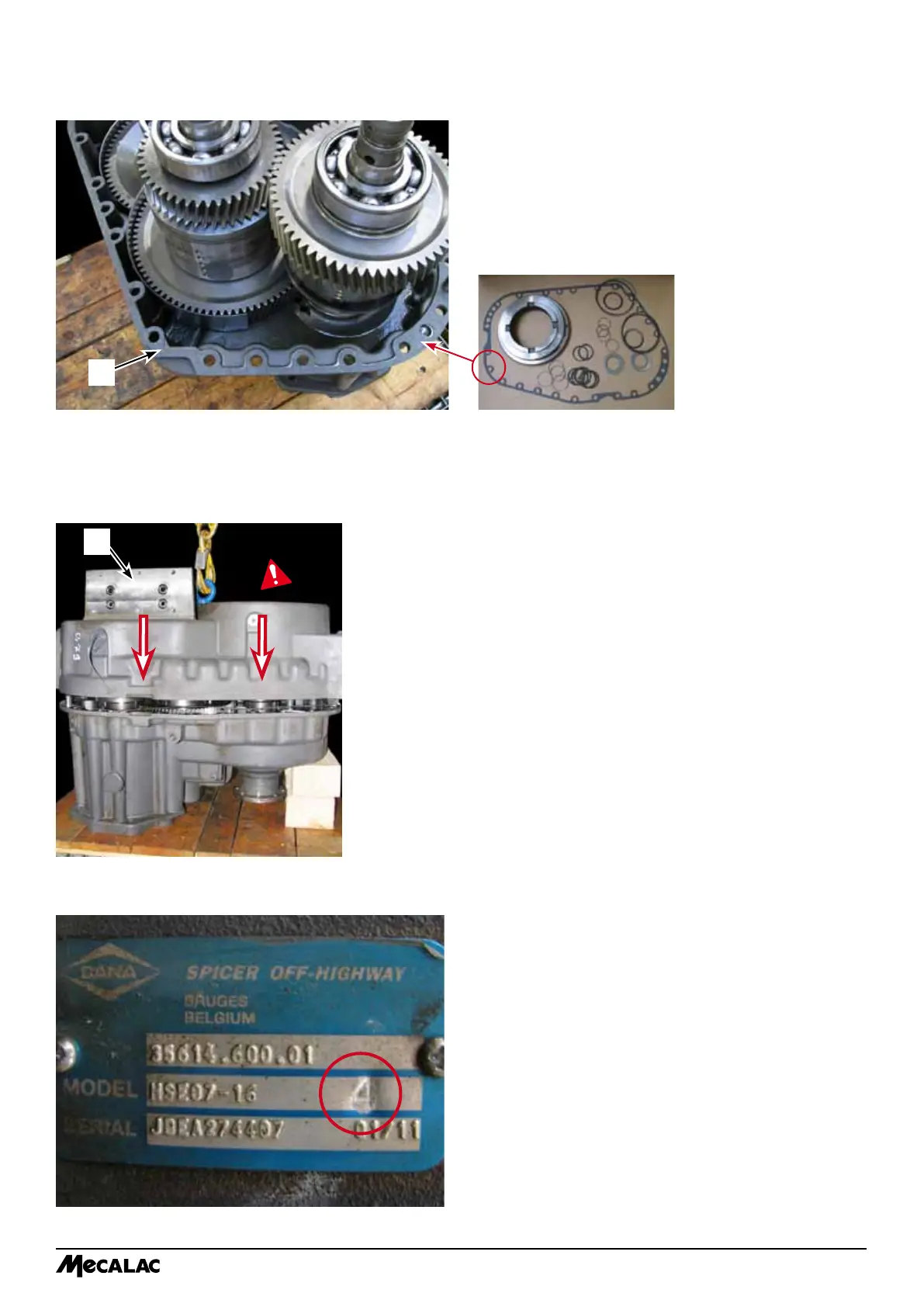

Fig. 39
Fig. 40
39- Placer le joint papier (1 Fig. 39).
Et reposer les 2 pignons dans leur carter.
41- Repérer la plaque (Fig. 41)
et frapper le chiffre 4.
Prendre une photo et envoyer la
à votre inspecteur technique Mecalac.
Fig. 41
1
40- Reposer le carter avec précaution,
an de ne pas endommager les segments
et joints Spi (Fig. 40).
Remonter le bloc (2 Fig. 40).
2
