ZeRleGunG des GetRiebes
DISASSEMBLING OF THE GEARBOX

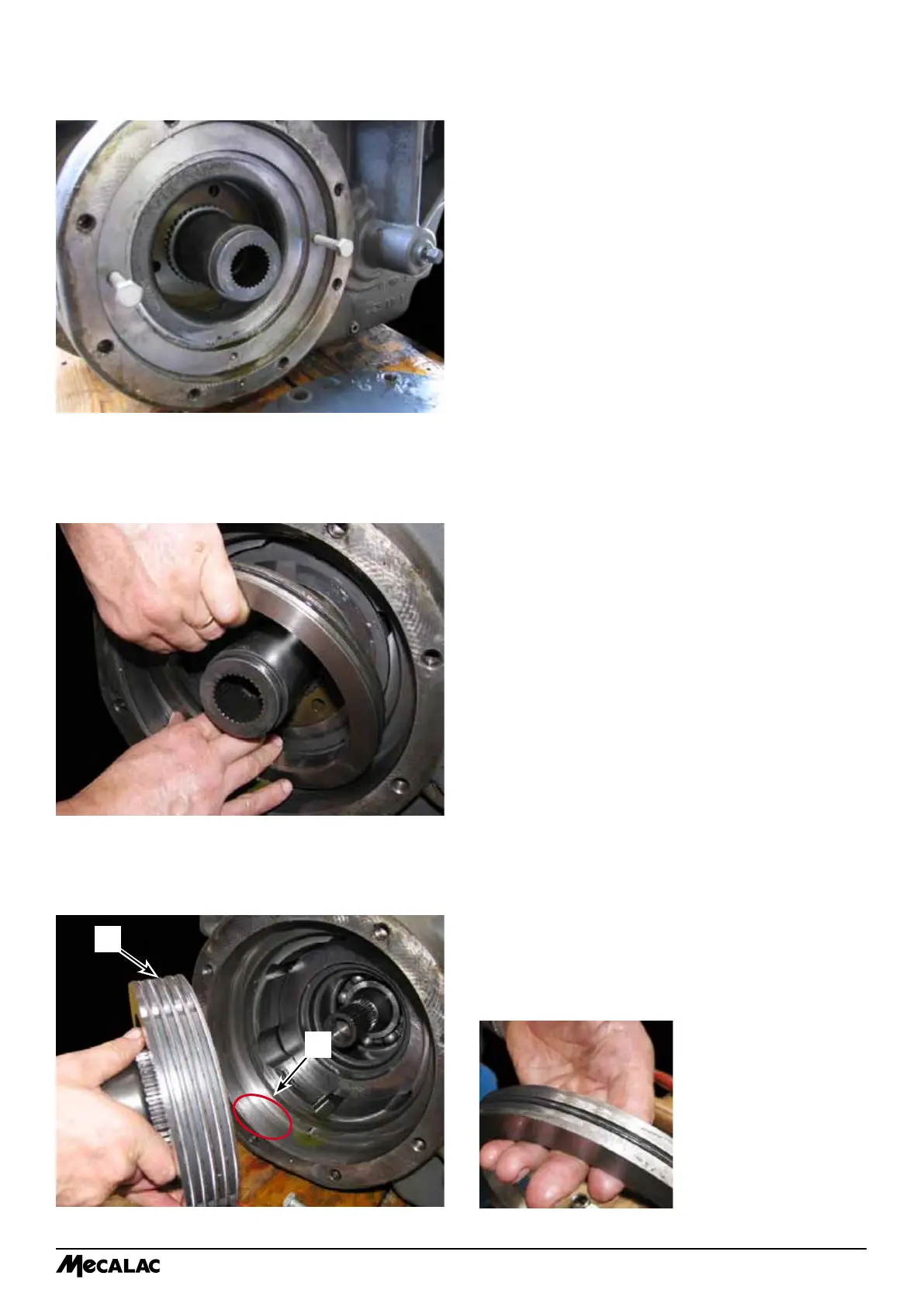

10- Bremskolben heraus ziehen (Bild 10).
10- Extract the brake piston (Pict.10).
11- Zwischendichtungsbuchse heraus
ziehen (Bild 11).
11- Extract the inbetween seal bushing (Pict.11).
12- Die Scheiben entnehmen (1 Bild 12) und
Dichtungsächestand prüfen (2 Bild 12).
12- Remove the discs (1 Pict.12) and check
the sealing area quality (2 Pict. 12).
