102 ЛАНЕТАРНЫЙ СМЕСИТЕЛЬ - СЕРИЯ MX Pуководство по эксплуатации и техобслуживанию Издание 09-11
4.3 Эксплуатация оборудования модели с постоянным
изменением с цифровым управлением (Серия MX…Е)
(см. руководство программиста)

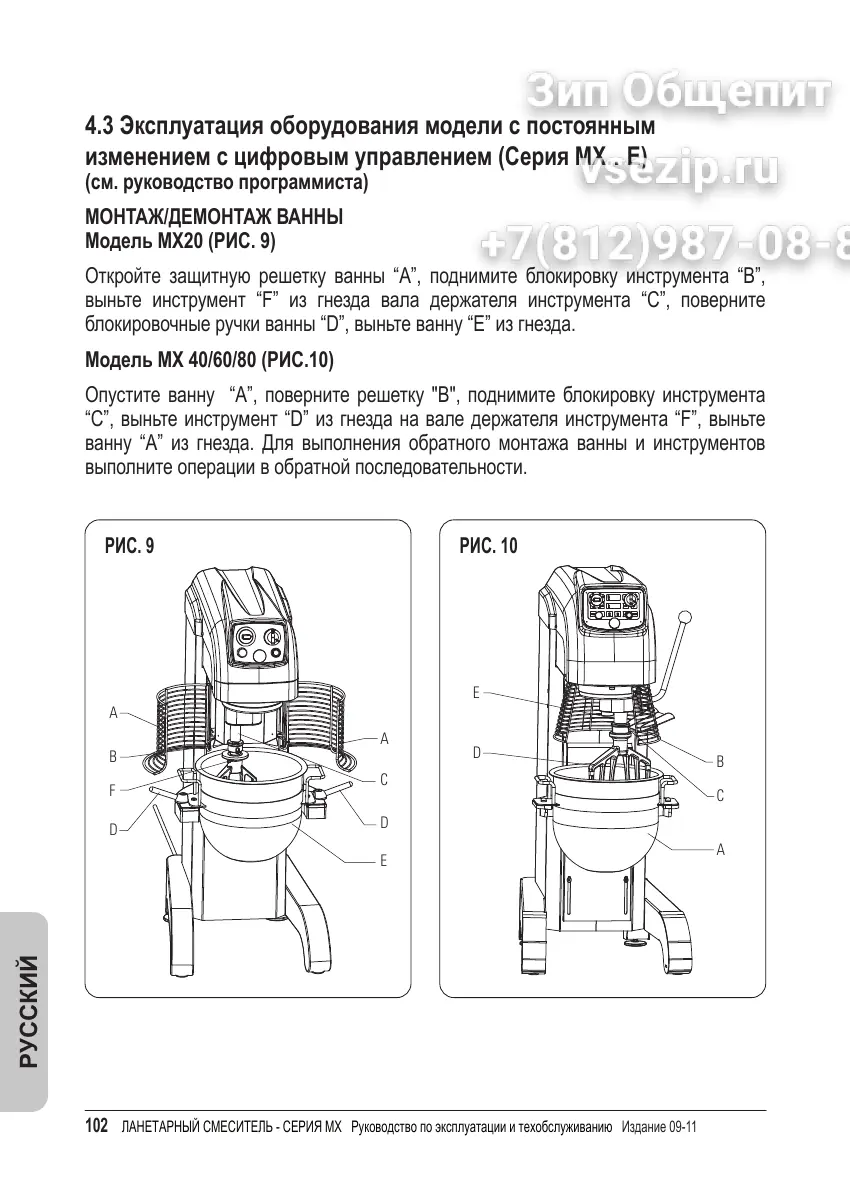

МОНТАЖ/ДЕМОНТАЖ ВАННЫ
Модель MX20 (РИС. 9)
Откройте защитную решетку ванны “A”, поднимите блокировку инструмента “B”,
выньте инструмент “F” из гнезда вала держателя инструмента “C”, поверните
блокировочные ручки ванны “D”, выньте ванну “E” из гнезда.
Модель MX 40/60/80 (РИС.10)
Опустите ванну “A”, поверните решетку "В", поднимите блокировку инструмента
“С”, выньте инструмент “D” из гнезда на вале держателя инструмента “F”, выньте
ванну “А” из гнезда. Для выполнения обратного монтажа ванны и инструментов
выполните операции в обратной последовательности.
РУССКИЙ
РИС. 9 РИС. 10
A
C
B
E
D
A
C
D
E
A
B
F
D
