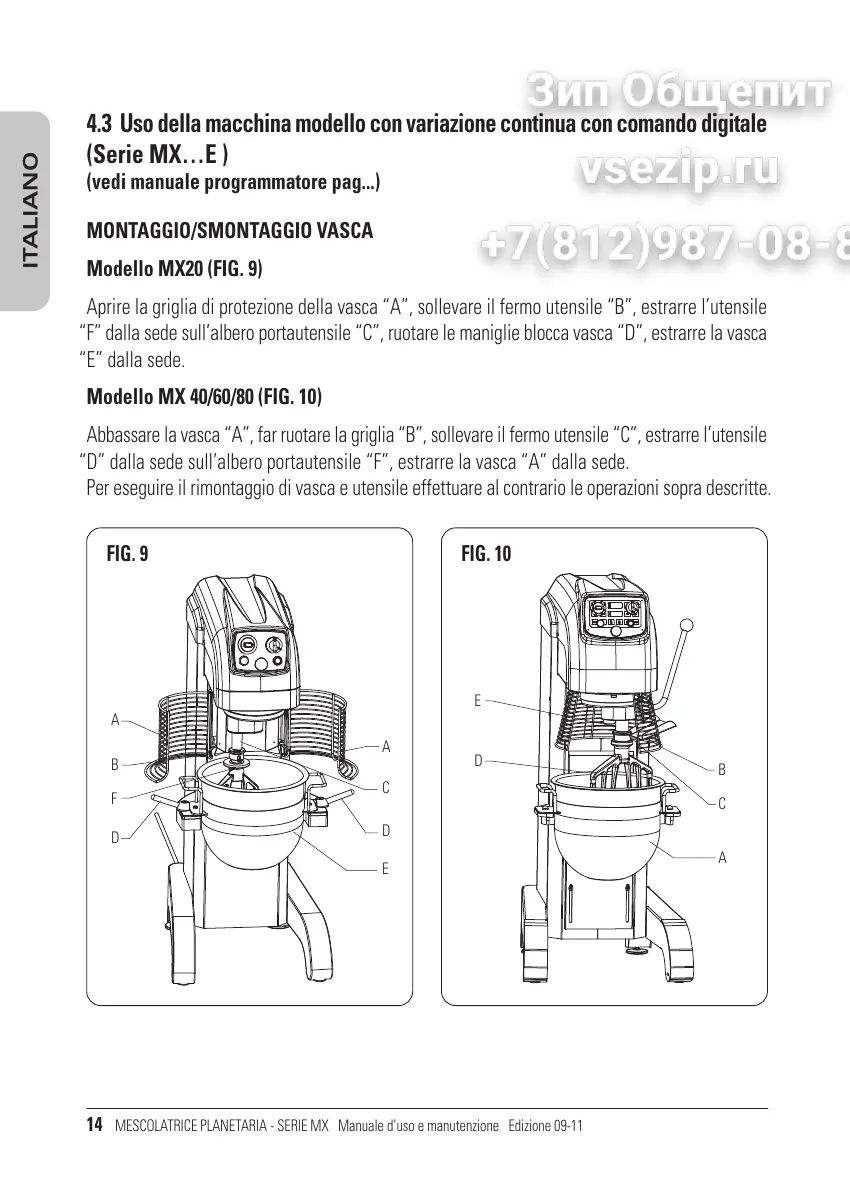

14 MESCOLATRICE PLANETARIA - SERIE MX Manuale duso e manutenzione Edizione 09-11
4.3 Uso della macchina modello con variazione continua con comando digitale
(Serie MXE )
(vedi manuale programmatore pag...)
MONTAGGIO/SMONTAGGIO VASCA
Modello MX20 (FIG. 9)
Aprire la griglia di protezione della vasca A, sollevare il fermo utensile B, estrarre lutensile
F dalla sede sullalbero portautensile C, ruotare le maniglie blocca vasca D, estrarre la vasca
E dalla sede.
Modello MX 40/60/80 (FIG. 10)
Abbassare la vasca A, far ruotare la griglia B, sollevare il fermo utensile C, estrarre lutensile
D dalla sede sullalbero portautensile F, estrarre la vasca A dalla sede.
Per eseguire il rimontaggio di vasca e utensile effettuare al contrario le operazioni sopra descritte.
ITALIANO
FIG. 9 FIG. 10
A
C
B
E
D
A
C
D
E
A
B
F
D
