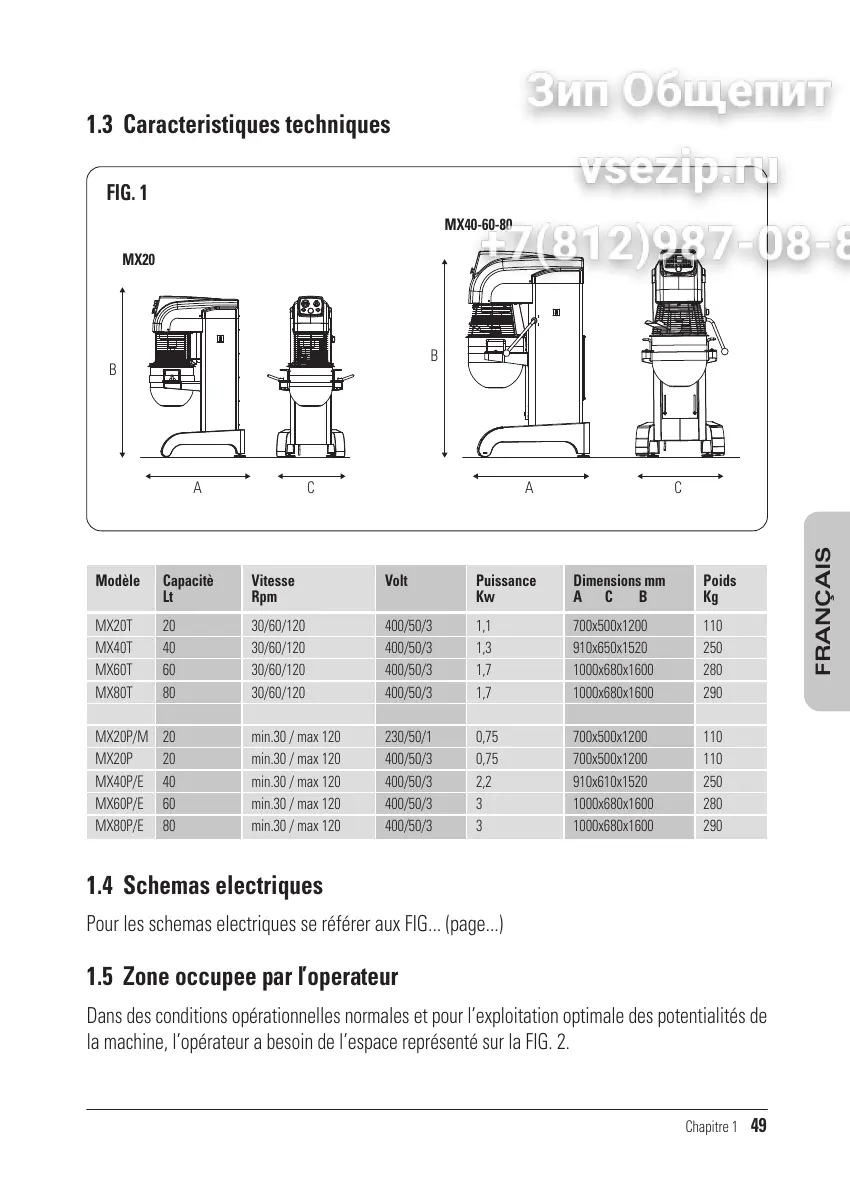

1.3 Caracteristiques techniques
1.4 Schemas electriques
Pour les schemas electriques se référer aux FIG... (page...)
1.5 Zone occupee par loperateur
Dans des conditions opérationnelles normales et pour lexploitation optimale des potentialités de
la machine, lopérateur a besoin de lespace représenté sur la FIG. 2.
Modèle Capacitè
Lt
Vitesse
Rpm
Volt Puissance
Kw
Dimensions mm
A C B
Poids
Kg
MX20T
MX40T
MX60T
MX80T
MX20P/M
MX20P
MX40P/E
MX60P/E
MX80P/E
20
40
60
80
20
20
40
60
80
30/60/120
30/60/120
30/60/120
30/60/120
min.30 / max 120
min.30 / max 120
min.30 / max 120
min.30 / max 120
min.30 / max 120
400/50/3
400/50/3
400/50/3
400/50/3
230/50/1
400/50/3
400/50/3
400/50/3
400/50/3
1,1
1,3
1,7
1,7
0,75
0,75
2,2
3
3
700x500x1200
910x650x1520
1000x680x1600
1000x680x1600
700x500x1200
700x500x1200
910x610x1520
1000x680x1600
1000x680x1600
110
250
280
290
110
110
250
280
290
FRANÇAIS
FIG. 1
MX20
AC
B
MX40-60-80
AC
B
