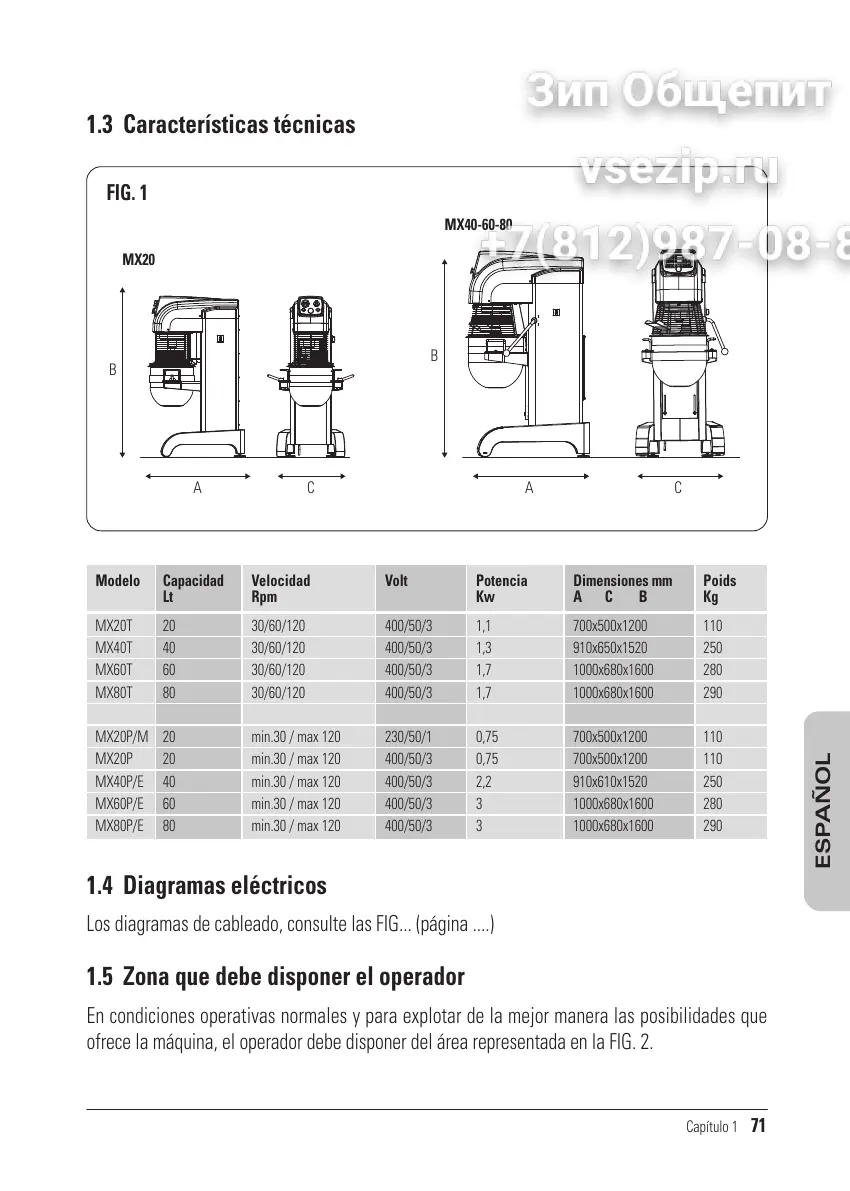

1.3 Características técnicas
1.4 Diagramas eléctricos
Los diagramas de cableado, consulte las FIG... (página ....)
1.5 Zona que debe disponer el operador
En condiciones operativas normales y para explotar de la mejor manera las posibilidades que
ofrece la máquina, el operador debe disponer del área representada en la FIG. 2.
Modelo Capacidad
Lt
Velocidad
Rpm
Volt Potencia
Kw
Dimensiones mm
A C B
Poids
Kg
MX20T
MX40T
MX60T
MX80T
MX20P/M
MX20P
MX40P/E
MX60P/E
MX80P/E
20
40
60
80
20
20
40
60
80
30/60/120
30/60/120
30/60/120
30/60/120
min.30 / max 120
min.30 / max 120
min.30 / max 120
min.30 / max 120
min.30 / max 120
400/50/3
400/50/3
400/50/3
400/50/3
230/50/1
400/50/3
400/50/3
400/50/3
400/50/3
1,1
1,3
1,7
1,7
0,75
0,75
2,2
3
3
700x500x1200
910x650x1520
1000x680x1600
1000x680x1600
700x500x1200
700x500x1200
910x610x1520
1000x680x1600
1000x680x1600
110
250
280
290
110
110
250
280
290
ESPAÑOL
FIG. 1
MX20
AC
B
MX40-60-80
AC
B
