80 MEZCLADORA PLANETARIA - SERIE MX Manual de uso y mantenimiento Edición 09-11
4.3 Uso de la máquina: modelo con variación continua
mediante mando digital (SERIE MXE )
(ver el manual del programador)

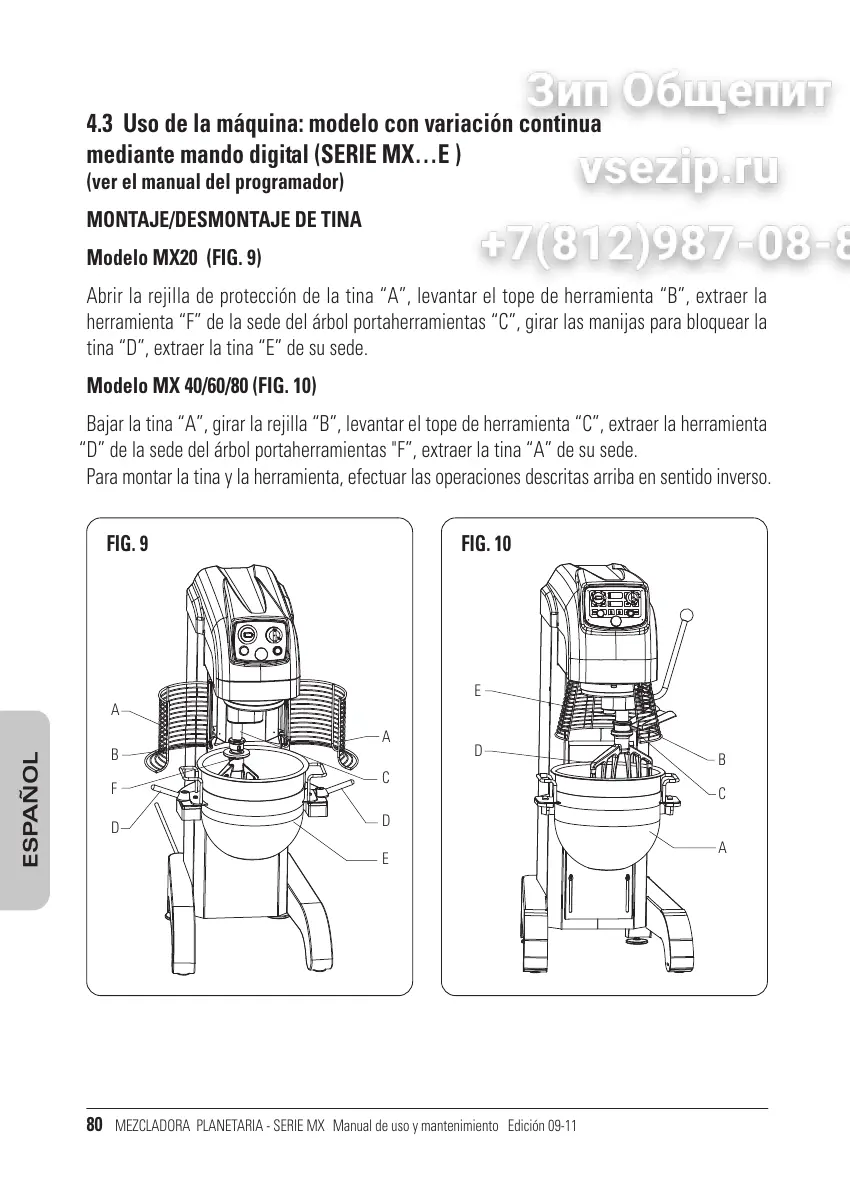

MONTAJE/DESMONTAJE DE TINA
Modelo MX20 (FIG. 9)
Abrir la rejilla de protección de la tina A, levantar el tope de herramienta B, extraer la
herramienta F de la sede del árbol portaherramientas C, girar las manijas para bloquear la
tina D, extraer la tina E de su sede.
Modelo MX 40/60/80 (FIG. 10)
Bajar la tina A, girar la rejilla B, levantar el tope de herramienta C, extraer la herramienta
D de la sede del árbol portaherramientas "F, extraer la tina A de su sede.
Para montar la tina y la herramienta, efectuar las operaciones descritas arriba en sentido inverso.
ESPAÑOL
FIG. 9 FIG. 10
A
C
B
E
D
A
C
D
E
A
B
F
D
