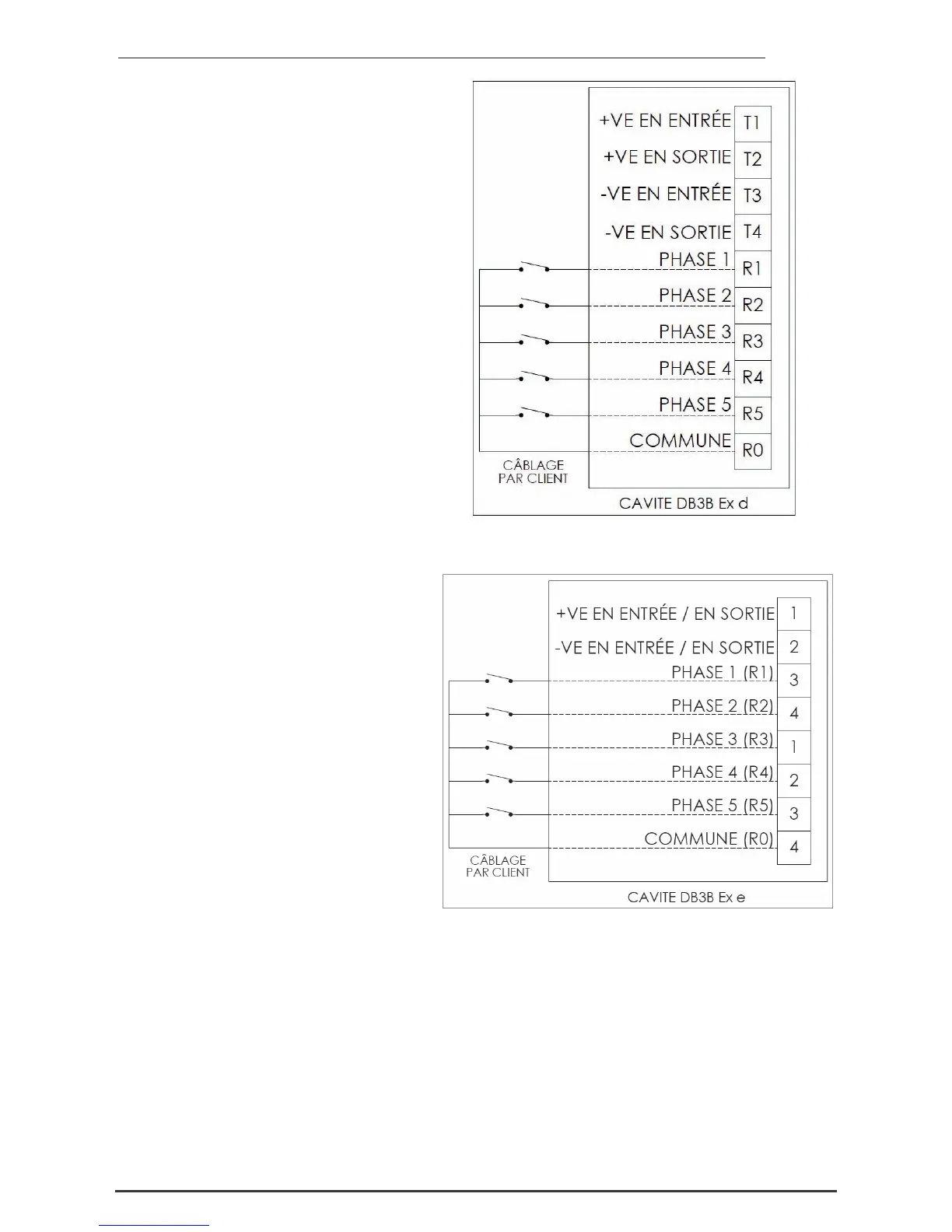

Détails du câblage des versions CC Ex d et Ex de avec activation de la phase hors tension (types 7 et 8)
• Type 7 : Connecter les fils d'alimentation
positif (+ve) et négatif (-ve) aux bornes
comme indiqué en détail dans le schéma
de câblage. Lorsque l'alimentation est
appliquée initialement à l'unité, aucun
son n'est émis. Connecter les fils et les
interrupteurs distants aux bornes R0 à R5
comme indiqué. Lorsque l'interrupteur
connecté à R1 est fermé, le son de la
phase 1 est émis, selon la sélection
choisie sur l'interrupteur DIP à 5 voies de
l'ensemble électronique. Lorsque l'un
quelconque des autres interrupteurs
connectés aux bornes R2 à R5 est fermé,
c'est le son présélectionné pour les
phases 2 à 5 qui est émis. Voir la table
des sons 2 pour les détails des sons
présélectionnés.
Note : Si l'on ferme plus d'un interrupteur à la
fois, aucun son n'est émis.
• Type 8 : Connecter les fils d'alimentation
positif (+ve) et négatif (-ve) aux bornes
comme indiqué en détail dans le schéma
de câblage. Lorsque l'alimentation est
appliquée initialement à l'unité, aucun
son n'est émis. Connecter les fils et les
interrupteurs distants aux bornes R0 à R5
comme indiqué. Lorsque l'interrupteur
connecté à R1 est fermé, le son de la
phase 1 est émis, selon la sélection
choisie sur l'interrupteur DIP à 5 voies de
l'ensemble électronique. Lorsque l'un
quelconque des autres interrupteurs
connectés aux bornes R2 à R5 est fermé,
c'est le son présélectionné pour les
phases 2 à 5 qui est émis. Voir la table
des sons 2 pour les détails des sons
présélectionnés.
Note : Si l'on ferme plus d'un interrupteur à la
fois, aucun son n'est émis.
