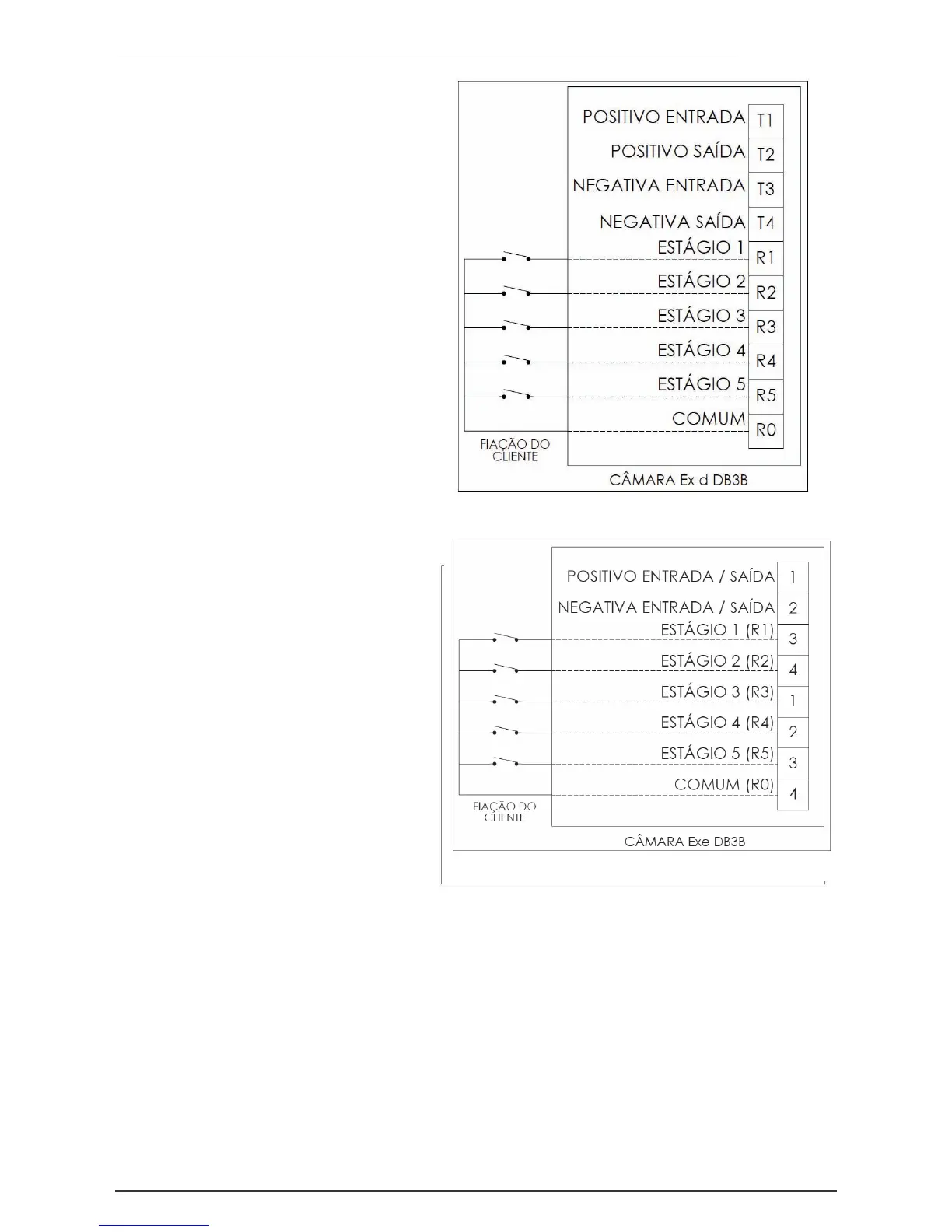

Detalhes da fiação de Ex d e Ex de versão CC com ativação de estágio livre de tensão (tipos 7 e 8)
• Tipo 7: Conecte os fios de alimentação
positivo (+ve) e negativo (-ve) aos
terminais como detalhado no diagrama
de fiação. Quando a alimentação é
aplicada à unidade, nenhum tom é
produzido. Conecte os fios e os
interruptores remotos aos terminais de
R0 a R5 como mostrado. Quando o
interruptor conectado a R1 é fechado, o
tom do estágio 1 é produzido como
selecionado pelo interruptor DIP de 5
vias no conjunto do sistema eletrônico.
Quando quaisquer dos outros
interruptores conectados de R2 a R5 são
fechados, o tom pré-selecionado para os
estágios de 2 a 5 é produzido. Veja a
tabela de tons 2 para obter detalhes dos
tons pré-selecionados.
Nota: O fechamento de mais de um interruptor
de cada vez resultará em nenhum tom
produzido.
• Tipo 8: Conecte os fios de alimentação
positivo (+ve) e negativo (-ve) aos
terminais como detalhado no diagrama
de fiação. Quando a alimentação é
aplicada à unidade, nenhum tom é
produzido. Conecte os fios e os
interruptores remotos aos terminais de
R0 a R5 como mostrado. Quando o
interruptor conectado a R1 é fechado, o
tom do estágio 1 é produzido como
selecionado pelo interruptor DIP de 5
vias no conjunto do sistema eletrônico.
Quando quaisquer dos outros
interruptores conectados de R2 a R5 são
fechados, o tom pré-selecionado para os
estágios de 2 a 5 é produzido. Veja a
tabela de tons 2 para obter detalhes dos
tons pré-selecionados.
Nota: O fechamento de mais de um interruptor
de cada vez resultará em nenhum tom
produzido.
05/14
© MEDC 2014
